方案概述

　　矿井通风机是确保煤矿安全生产的关键设备之一，在矿山安全生产中发挥着非常重要的作用。井下风机的安全、可靠、稳定、节能运行直接影响煤矿的安全和效益。

　　本方案采用高压变频装置实现风机的变频调速运行，能够降低电机启动电流和启动转矩，可以减小启动过程中的电网压降，同时也能减小对于电机和风机的机械冲击，提高机械设备的使用寿命。

　　功能配置

　　能科股份井下风机变频调速系统解决方案，采用基于矢量控制的高压变频调速装置和基于硬件冗余的高可靠性控制器的自动化控制平台，通过冗余的工业通讯网络与协议提高了系统数据通信的安全性和可靠性，同时，通过精确、高效、便捷的风量调节与控制技术，在确保风机满足矿井通风工艺需求的基础上，实现风机节能运行。

　　采用传感器技术，采集现场实际数据，具备完善的风速、负压、压力、风量、定子温度、电机电流、电机电压、电机转速、电机功率等参数的监测和报警功能。

　　能科股份井下风机变频调速系统解决方案实现了下述系统的集成：

　　1) 高、低压配电及综保系统；

　　2)高压变频调速系统；

　　3) 矿井通风机在线监测系统；

　　4) 基于硬件冗余技术的矿井通风自动化控制系统；

　　5) 矿井通风机计算机操作与监视系统；

　　6) 冗余的工业数据通讯系统。

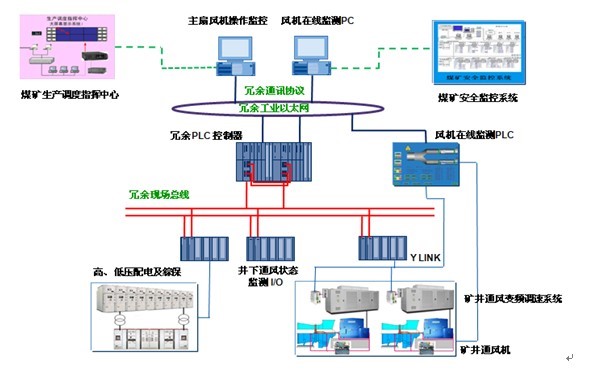

　　井下风机变频调速系统解决方案典型结构如下：
