方案概述

　　目前降低厂用电率，降低发电成本，提高上网电能的竞争力，已成为各发电厂努力追求的经济目标。近几年电网的负荷峰谷差越来越大，频繁的调峰任务使部分辅机仍然运行在工频状态下，造成大量电能流失。电厂主要用电设备如一次风机等高能耗设备，其输出功率不能随机组负荷变化而变化，只有通过改变档板或阀门的开度来调整，造成很大部分能量消耗在节流损失中。

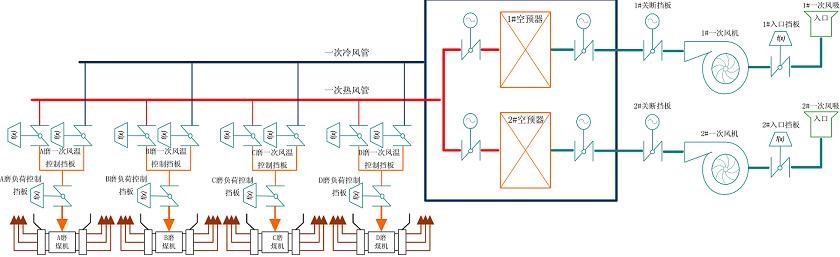

　　在电厂燃煤机组中，一次风机是锅炉燃料输送系统的主要动力来源。典型的直吹式燃煤锅炉系统结构原理如下图。系统主要由球磨煤机、一次风机、空预器等设备组成。磨煤机磨制的煤粉通过一次风管直接进入炉膛燃烧，系统通过控制一次风量实现锅炉负荷的控制。

　　机组参数

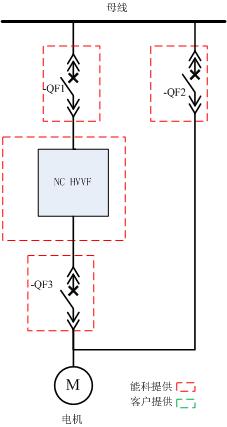

　　主回路原理图如下

　　变频器配置

　　型 号：NC HVVF 6/6-2240

　　输入电压：6kV

　　输出电压：6kV

　　输出功率：2240kW
