分布式变频控制系统

　　系统简介

　　分布式变频控制供热系统是一种区别与传统阀控供热系统的方式，通过安装在各个换热站的一次网循环泵与热源之间进行热水循环。

　　解决了近端、远端换热站冷热不均和近端过多无效电耗的损失，既适用于换热站间接连接和混水连接，也适用于楼前分布式系统。

　　热力站从主干管网抽取热量，各取所需，配以热源的总调度，可以实现按需分配，系统不仅节电，其初投资也远小于每个供回水干线上加装加压泵。

　　系统架构

　　分布式变频控制系统是由具有测控功能的控制系统和通讯系统组成，通过与其相连的一次网分布式水泵、现场仪表和执行机构完成对热力站的数据采集、控制和调节等任务。

　　系统由现场监控系统、数据通讯网络、调度监控中心三部分组成。

　　（1）现场监控系统：包括热源监测系统和热力站自控系统。所有设备均能够完成数据采集与控制功能并且具有通讯功能。

　　（2）数据通讯网络：采用连接稳定、高带宽、低时延，技术成熟且经济性好的通讯方式（例如：自建光纤通讯、联通专线）。

　　（3）调度监控中心：调度监控中心由基础软件、应用软件和硬件设备组成。

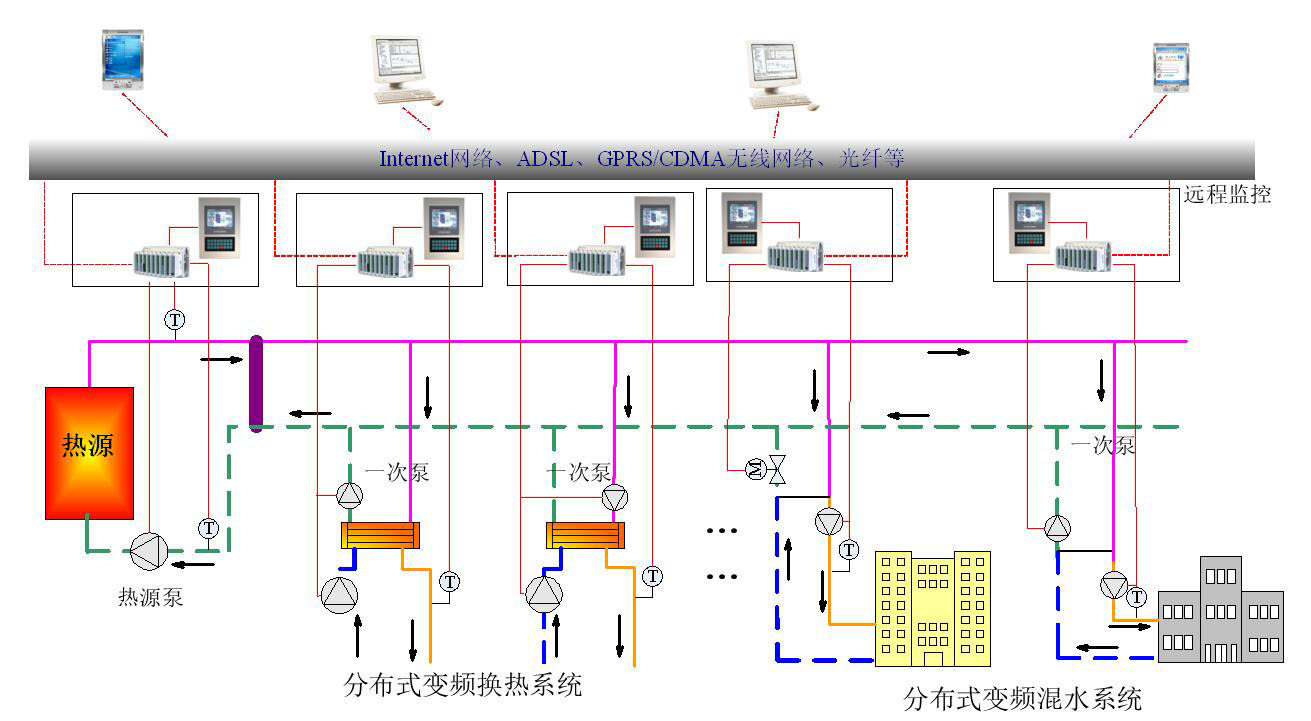

　　分布式变频控制系统架构

　　系统功能

　　分布式变频供热系统中二次网的供热量完全依靠一次网循环水泵的调控来实现，当二次网供热需求变化时，各站一次网循环水泵也必须相应调整，因此热源也要适当调整，建议对分布式变频系统实现集中监控。在调度监控中心就可以实现热源、热网、热力站的全面监控、全网平衡、负荷预测、全网调度、能耗分析和评价等功能。

　　分布式水泵设计，结合水力计算软件，结合供热管网近远期供热规划，分析各种水泵工况，最终确定分布式水泵选型设计和运行调度方案。

　　监控中心逐时分析各站热力平衡状态，自动变频调整各站分布式水泵运行，实现一网平衡。

　　远程终端站，实现站房的数据采集、上传、温度(热量)控制、二网流量控制、自动补水定压、报警与故障保护等功能。

　　系统特点

　　节电，没有无效电耗；循环水泵输送功率小于传统方案循环水泵的输送功率40%左右。

　　拓展供热管网输配能力。布式输配系统可以提高管网供回水温差，实现大温差小流量运行，同等循环流量下运输更多的热量，进而提升供热管网输配能力。

　　调节及时灵活，适应负荷变化的能力强。分布式输配供热系统通过调节水泵频率来调节抽取的流量，提高了热量调节的灵活性能，有利于改善管网的热平衡。需要多少就抽取多少，有利于供热量的调节，提高了热负荷突然变化的适应力

　　运行压力低，提高了管网的安全性。

　　采用传统供热系统时，热源循环泵须满足供热系统中最不利用户资用压头的要求，采用分布式水泵供热系统时，热源循环泵只需提供系统循环的部分动力，其余动力由各热力站的一次网加压泵进行调节，这使得热源循环泵的扬程降低，管网总供水压力降低，由于降低了管道运行压力，管网运行更安全。

　　-------------------

　　相关案例

　　● 北京市丰台区房屋经营管理中心供暖设备服务所

　　翠林燃煤锅炉供热系统改造燃煤锅炉房1座和11座换热站组成的供热系统，供热面积1113459㎡，项目实现节能量（tce）1276.51tce,折合每平米节省标煤1.146kg。

　　● 北京大龙供热中心

　　供热面积845万平米，共59个换热站，实现节能7%，每平米耗标煤量13.52kg/㎡。

　　我公司是国内最早应用分布式输配技术进行节能改造的，研发的《分布式水泵热网监控系统》通过了国家科技成果鉴定及推广证明。至今在全国范围内，已推广近3亿平方米供热面积。
