方案概述

　　皮带机作为煤矿企业关键的连接运输设备，具有长距离、大运量、连续运输等优点。基于皮带机的负载特点以及生产、工艺运行要求，高性能的皮带机变频调速系统应具有如下功能：

　　性能优良的可控软起功能；

　　功率平衡与速度同步功能；

　　大范围速度调节功能；

　　方便的低速验带功能；

　　节能运行功能。

　　功能概述

　　能科股份提供的皮带机变频调速系统解决方案，采用高性能高压变频设备，通过采用矢量控制技术、DROOP控制技术，确保系统能满足长距离皮带机的运行转矩恒定、起动转矩大、过载能力强等工艺运行要求。

　　本方案可在轻载、重载等各种工况下可靠、有效地控制皮带机的起动、制动、变速等整个动态过程，并在全过程中实现皮带机各驱动电机之间的功率平衡和速度同步控制，并提供可调验带速度，由此可降低能耗，降低快速起动/快速停车过程对机械和电气系统的冲击，避免洒料与叠带，有效抑制皮带机动态张力波动可能对胶带和机械设备造成的危害，延长皮带机使用寿命。

　　本方案采用自动化控制系统的层级模型（现场设备层、自动化控制层、操作与监视SCADA层等），以及不同层级间的工业通讯与网络技术（设备层数据接口技术、现场总线技术，控制层数据通讯技术、三网合一的数据传输技术），实现了包含皮带机综合检测与保护、高压配电及综保、高压变频调速、综合自动化控制、操作与监视SCADA、工业数据通讯等系统的集成。

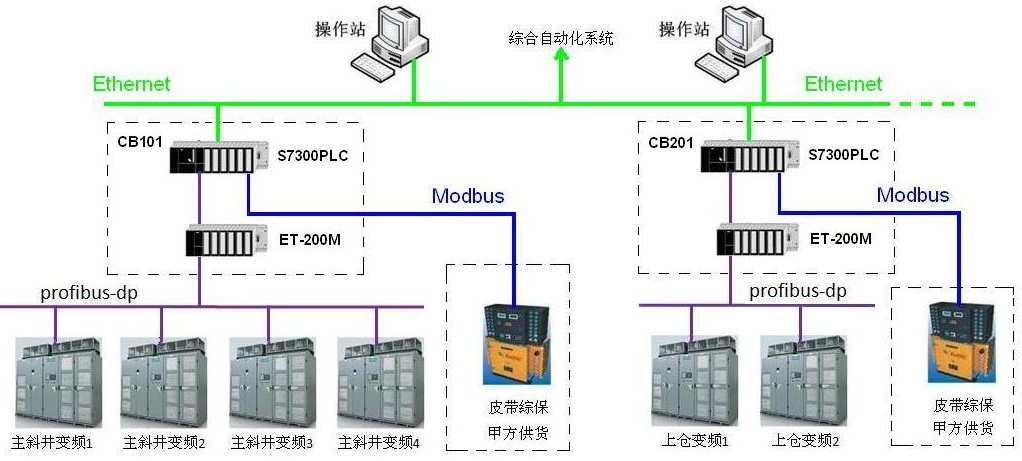

　　能科股份皮带机变频调速系统解决方案典型结构如下：
