上海汉纳管道柔性设计系统是基于AutoCAD软件开发的快速绘制船舶管道原理图、自动编号、快速归纳汇总生成各种报表并实现批量打印的软件。

　　该软件目前有如下主要功能：

1. 　　智能的带自动跨弧的管线绘制工具
2. 　　基于数据库或Excel的工厂阀件、附件及设备的标准信息库。保证公司所有人用的产品信息完全一致
3. 　　统一的阀件、附件、设备及各种标注信息块，并且所有的图形块自带消隐功能
4. 　　自动编号功能，可以按用户要求自动对管号、阀件、附件、图纸页码等自动编号
5. 　　产品属性、文字等导出、导入功能。方便用户导出至Excel，统一编辑完成后再导入至图形
6. 　　自动汇总。可以批量导出一个或多个DWG文件的管号、阀件及附件信息至Excel，方便用户生成各自样式的报表。或在本DWG文件里生成各种格式的明细表
7. 　　图纸版本比较功能。自动比较一个文件的两个版本，并用颜色、云线的方式注意新增、删除及修改。
8. 　　批量打印功能。自动打印一个DWG或多个DWG工程图，不管这个工程图里是一个或多个图框，包括图框大小、打印比例等，完全自动识别。

　　即将开发功能：

1. 　　船舶电气设计模块
2. 　　完成与东欣软件（沪东中华造船集团）的SPD软件集成

　　支持的AutoCAD版本

　　汉纳AutoCAD柔性设计系统，AutoCAD 2010到AutoCAD 2018的32位、64位版本。同时也支持基于AutoCAD的其它垂直行业的产品，如AutoCAD Mechnaical, AutoCAD Electrical, AutoCAD Architecture, AutoCAD MAP等等。.

　　主要模块如下

• 　　绘图模块；
• 　　块处理模块；
• 　　布局图模块；
• 　　参数化模块；
• 　　图纸比较模块；
• 　　批量打印模块；

　　用户界面

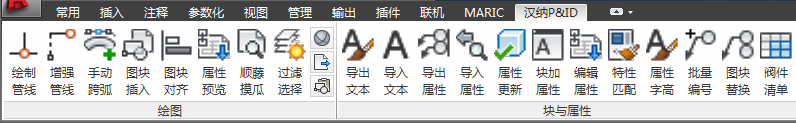

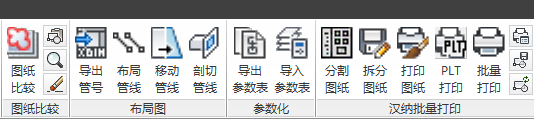

　　用户菜单：

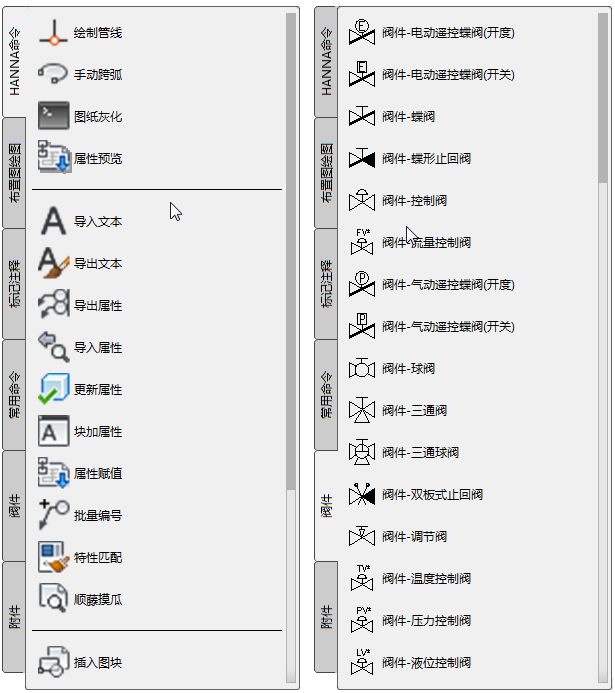

　　工具选项板：

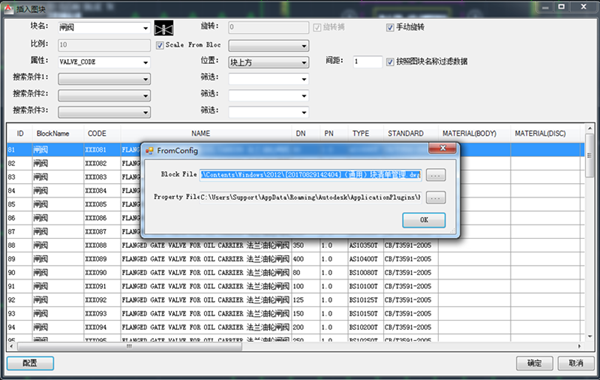

　　阀附件插入界面：

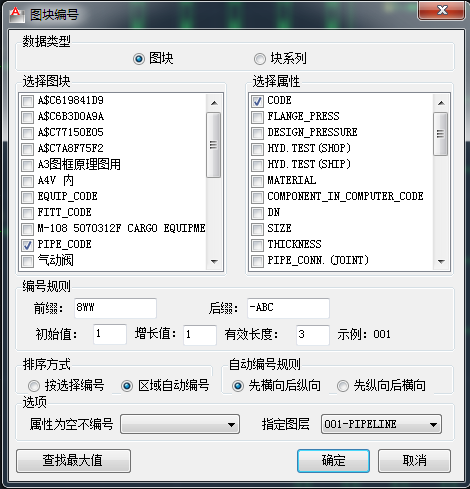

　　批量编号界面：
