总图设计软件 GPCADZ

　　——总图设计 关键在竖向

　　总图设计软件GPCADZ适用于工厂总图运输设计、工业企业总平面设计、民用居住区场地总平面设计、修建性规划设计、建筑总平面设计及园林绿化设计等设计领域。

　　总图设计软件GPCADZ为场地总图设计部门提供一套完整、智能化、自动化的解决方案，内容覆盖场地总图设计的各个层面。具有方便快捷的绘图、计算工具，能够辅助设计人员进行地形处理、道路设计、铁路路线设计、总平面设计、构筑物绘制、小区日照计算、绿化布置、竖向设计、三维场地、土方计算、管线综合、总图指标、详规指标、三维地物效果图制作等工作。

　　总图设计软件最新版本的地形数据完全基于真实三维数据，在三维地形数据的计算、三维地形模拟、场地放坡、特殊地形的处理、道路设计等方面，有更加准确和直观的表现。

　　软件生成的三角面数据已支持导出进PDMS三维配管软件。

　　软件支持AutoCAD 2008-2019（32位）、AutoCAD 2010-2023（64位）、中望CAD2020-2023（32/64）、浩辰CAD2020-2023（32/64），操作系统支持Windows XP、Win7、Win8、Win10、Win11 32位/64位操作系统。

　　总图设计软件（GPCADZ）

　　亮点功能演示

　　系统

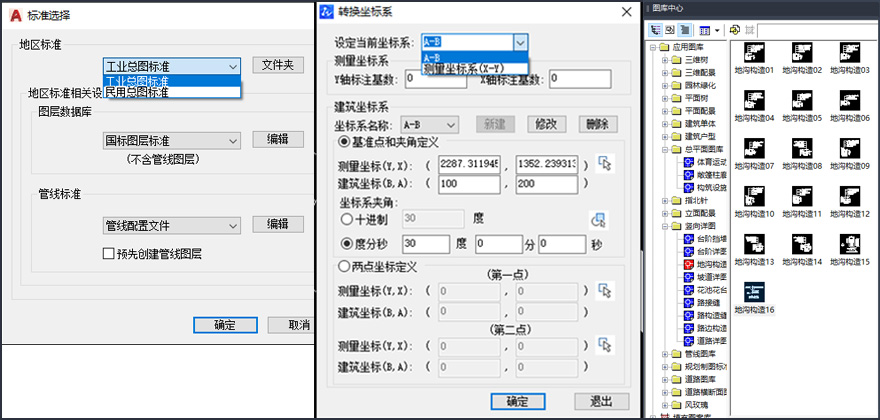

　　软件支持工业总图标准和民用总图标准设定，提供方便灵活的绘图参数设置，包括绘图比例、软件图层及相关属性、文字高度、标注位数等。在提高效率这方面，提供设定命令快捷键、屏幕快捷菜单等。在数据计算准确性这一块，自动对大坐标的图纸进行移动，使图纸转换成小坐标格式，同时自动设置坐标基数。还提供坐标关系转换、图库管理中心。

　　地形

　　快速识别、定义自然等高线和设计等高线；转换由高程点形成的地形高程数据和设计高程数据，自动识别和转换图上的标高文本数据，支持外部地形数据文件自动导入，为了有效地描述地形中的陡坎、护坡、田埂、池塘等地物，提供特征线（各点标高不相同的空间折线）来描述这些地物。

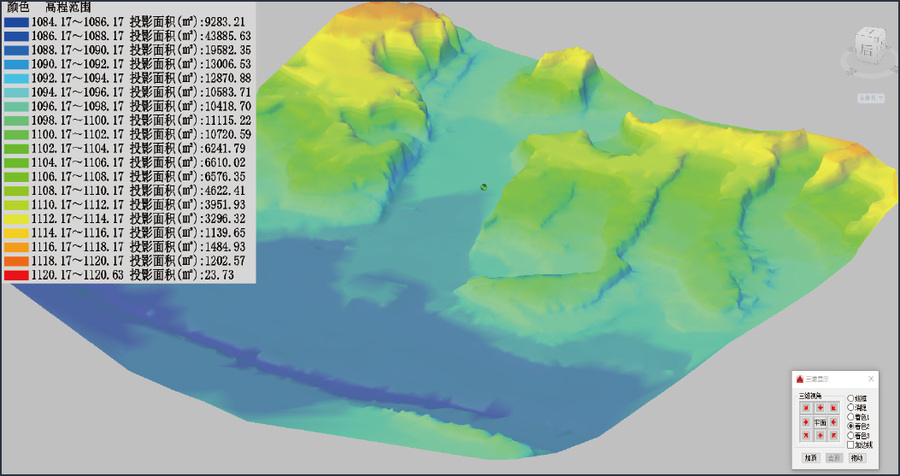

　　地形三维高程分析

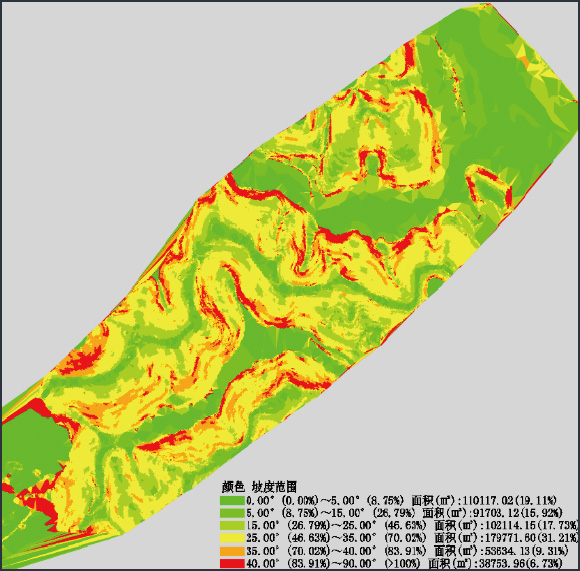

　　地形坡度分析

　　道路规划

　　提供场内道路绘制、道路单线转换、道路多线转换、道路修改与编辑、道路统计等功能。GPCADZ的道路采用几何识别技术，用户只需将道路中线、边线、人行道线放置在不同的图层上即可使用道路设计模块中的全部功能，并且道路边线、人行道线可以使用CAD命令随意编辑处理，所有道路参数均可以定制。

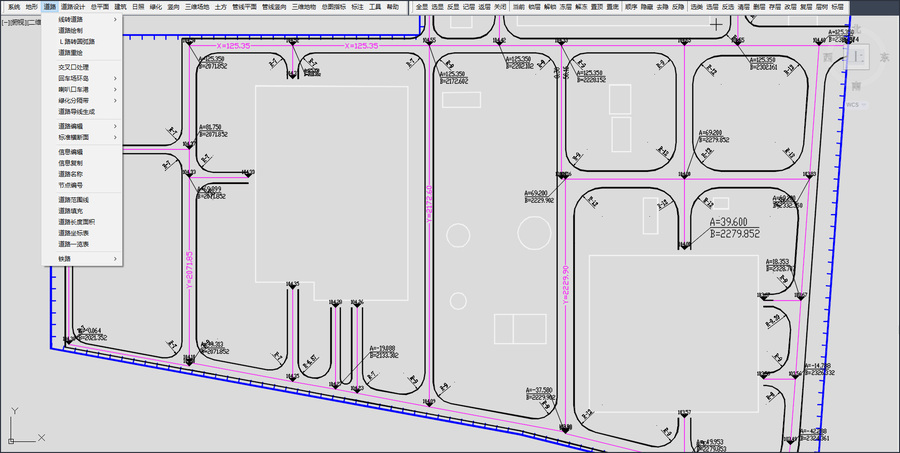

　　场内道路规划设计

　　道路设计

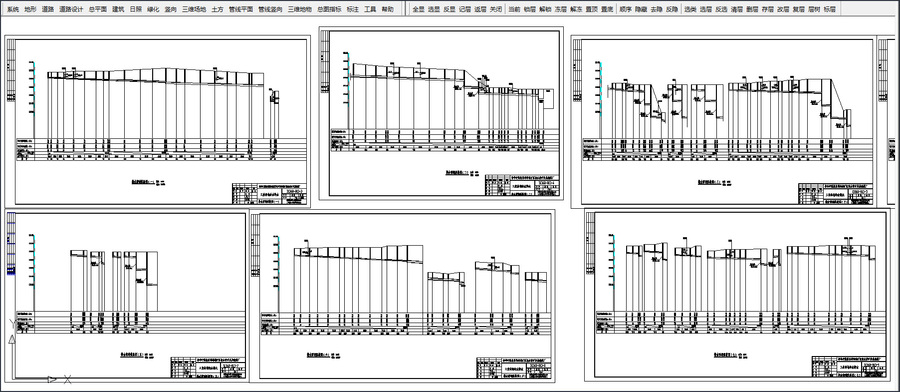

　　提供道路路线设计，支持对道路布置进行具体设计，包括道路平面桩号布置、平面路幅生成、道路纵断面生成、竖曲线设计、平面路幅分幅出图、道路横断面生成及放坡、道路土石方计算以及横断面分幅出图等设计内容。

　　总平面布置

　　总平面的布置，包括建构筑的绘制、定义各种属性的工业建筑，自动标注、统计建筑信息；还可绘制各种建筑设施、构筑物、台阶、水塔、堆场、烟囱、框架等；支持对场地进行图案铺砌、沿路布路灯、插风玫瑰、指北针、绘制图例表格、绘制建构筑一览表等，最终生成总平面图。

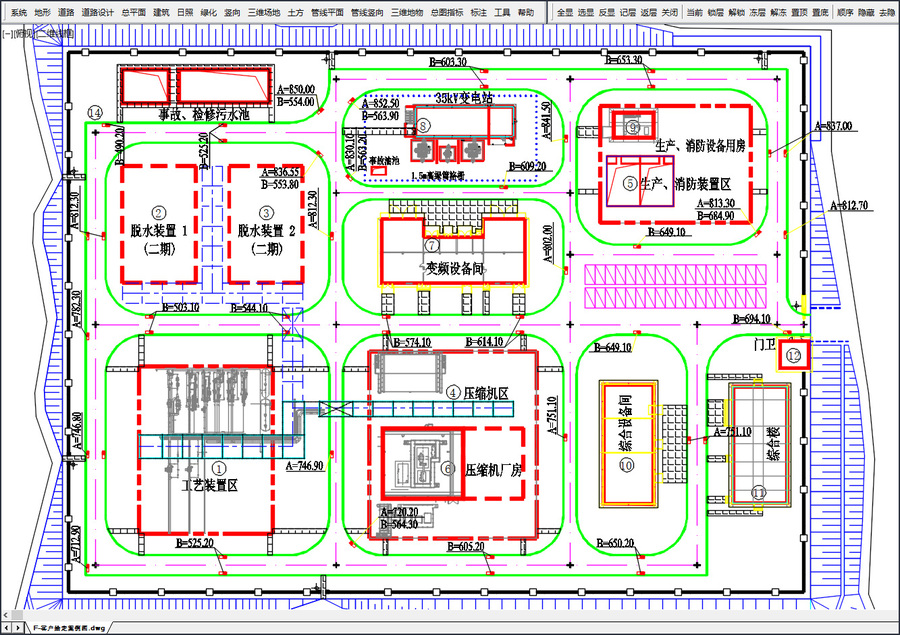

　　总平面布置图

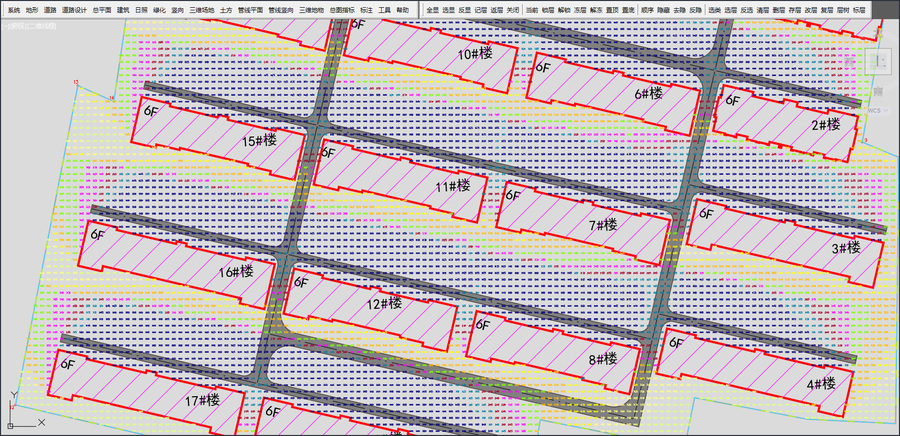

　　日照分析

　　主要对住宅小区建筑进行日照分析，包括单点日照分析、区域日照分析，还提供日照方案调整的光线圆锥分析工具。

　　日照分析图

　　绿化

　　场地总图绿化布置，主要包括小路、草坪、各种树林、绿篱等的绘制，树木的沿路布置、树种缩放和替换等以及各种图库的调用（花坛、园林小品、绿化亭、平面车、平面人、立面树、立面灯、立面车、立面人等）。

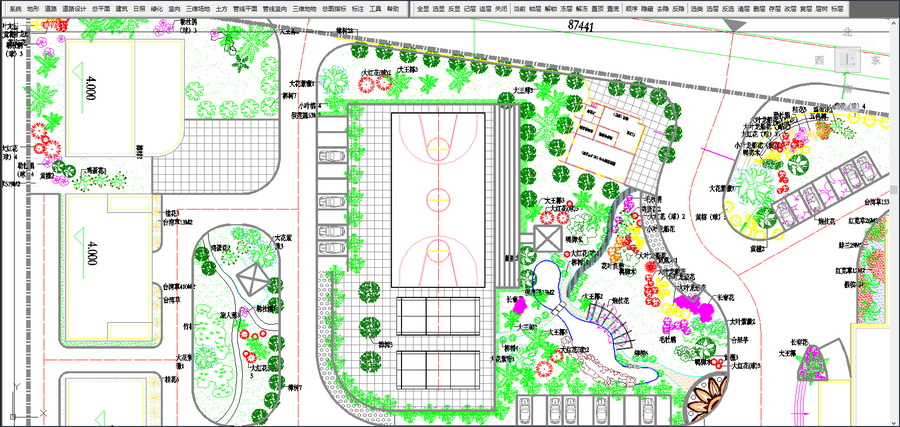

　　场区总平面绿化设计图

　　竖向设计

　　全面支持道路竖向设计、场地竖向设计、建筑竖向设计、道路与场地设计等高线自动生成，辅助绘制排水沟、挡土墙、护坡、地表排水符、雨水井、脊谷线等，根据原始地表数据和场地设计数据可以绘制出道路横断面图和场地设计断面图。

　　竖向设计图

　　土方计算

　　提供全功能方格网法土方计算，支持批量布置方格网、多种方式确定设计标高、多级放坡设计、挖填计算分析、多种样式土方量统计表、一键生成土方开挖三维效果图。

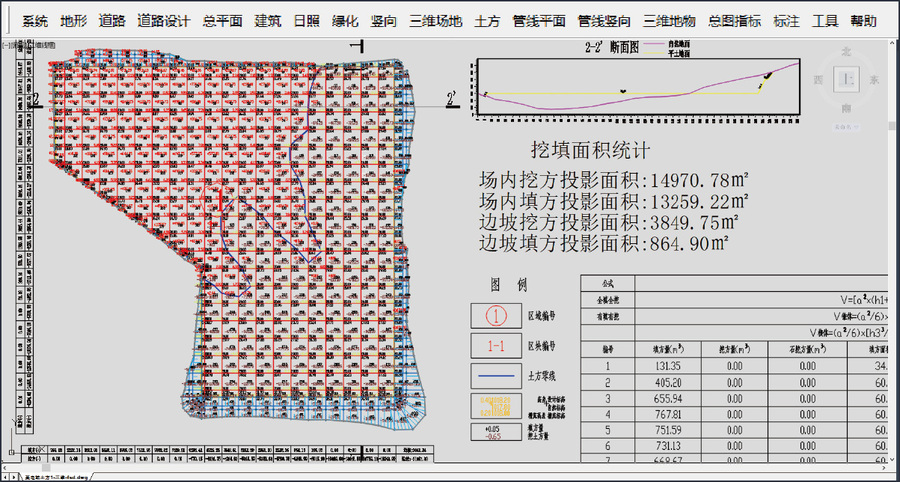

　　方格网法土方计算

　　管网综合

　　软件提供绘制和转换各专业管线，以确定平面位置，提供多种方式确定管井的竖向标高、多种方式确定管段竖向标高，一键生成管网横、纵断面图，智能核查管线平面间距、检测交叉管线竖向间距，判断管线是否存在碰撞。

　　管网纵断面图

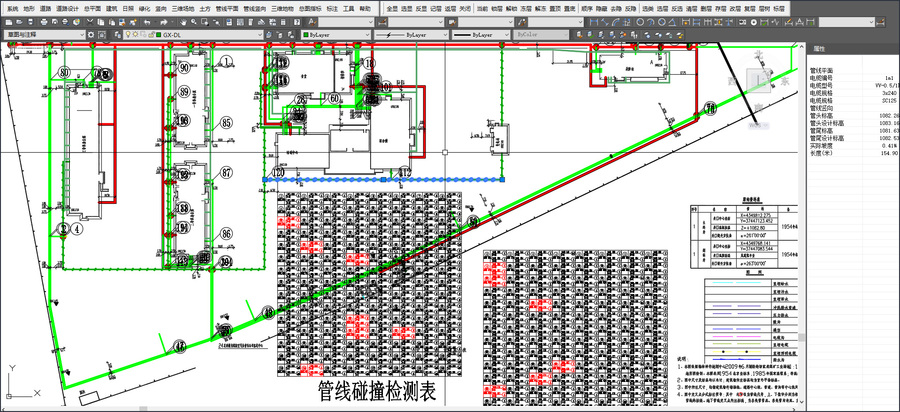

　　管网碰撞检测


　　常见问题

　　总图设计软件支持哪些CAD平台？

　　新版总图设计软件支持AutoCAD2008-2022（32/64）、中望CAD2020-2022（32/64）、浩辰CAD2020-2022（32/64）。

　　总图设计软件支持生成场地设计等高线吗？

　　支持，总图软件根据场地、道路、建筑、挡土墙、护坡以及排水沟等竖向标高数据，模拟出场地设计三维模型，再根据场地三维模型生成场地设计等高线。

　　总图软件支持对道路专业设计吗？

　　支持，包括道路路线曲线法、导线法设计，对路线进行纵断设计和拉坡；根据自定义板块类型、边坡类型、挡土墙类型等信息生成道路；对道路进行横断面计算绘图，生成土石方量统计表等。

　　总图软件支持生成场地三维模型吗？

　　支持，提供场地三维设计功能，支持根据场地竖向设计数据，包括道路竖向、场地竖向、建筑竖向、护坡挡墙竖向等设计数据自动构建三维场地模型，支持对场地类型进行分类，以及智能处理与场外自然地形的连接。

　　总图设计软件适用于民用总图设计吗？

　　支持，新版总图设计软件支持民用标准和工业标准设置，提供工业总图设计和民用总图设计的相关功能。

　　总图软件提供哪种方法的土方计算？

　　提供方格网法土方计算功能，包括布置方格网、确定方格网设计标高、场地方格网多级放坡、计算方格网土方量，以及最终生成方格网场地开挖三维效果图，功能丰富。

　　总图软件支持场地竖向设计吗？

　　支持，提供专门的场地竖向设计功能，包括道路竖向设计、场地竖向设计、建筑竖向设计、挡墙护坡竖向设计、场地排水设计等，支持生成场地设计断面图。

　　总图软件和同行软件比，怎么样？

　　第一、飞时达总图软件的功能全面、专业，适用于工业设计院和民用规划建筑院；第二、飞时达总图软件国内用户量占比比较高，国内唯一的西安建筑科技大学总图专业将其纳入教学软件；第三、全面周到的24小时服务在线，解决用户使用的后顾之忧；
