微震监测及预警系统

　　系统简介：

　　微震监测通过监测选定区域内岩体破裂发生的微震事件判定岩层的破裂场、由破裂场推断岩体的应力差场、最终实现由微震事件确定岩体的应力差场以及因此产生的各类灾害。

　　微震监测系统为采矿工程师和地面系统控制工程师提供源源不断的实时信息，帮助他们提前预知与了解矿山在挖掘和开采活动中的反应。这些额外的信息能够使工程师有效地规划矿山作业、降低成本和评估危害。

　　系统组成：

　　●传感器：单轴或三轴的加速度传感 器和/或地震检波器。

　　●接线盒-(JB)：NEMA-4外壳内包含必要的采集和通信设备，包括 Paladin®数字地震记录仪，这是 微震数据采集系统的支柱。

　　●以太网通信：光纤（地下）或者无线电（地表）以实现可靠、完整的 波形数据传输。

　　●采集电脑端：采集服务器、监控、可选的大型外部储存驱动器和不 间断电源（UPS）。

　　●处理电脑端：快速多核处理器和功能强大的专用显卡。

　　系统工作原理：

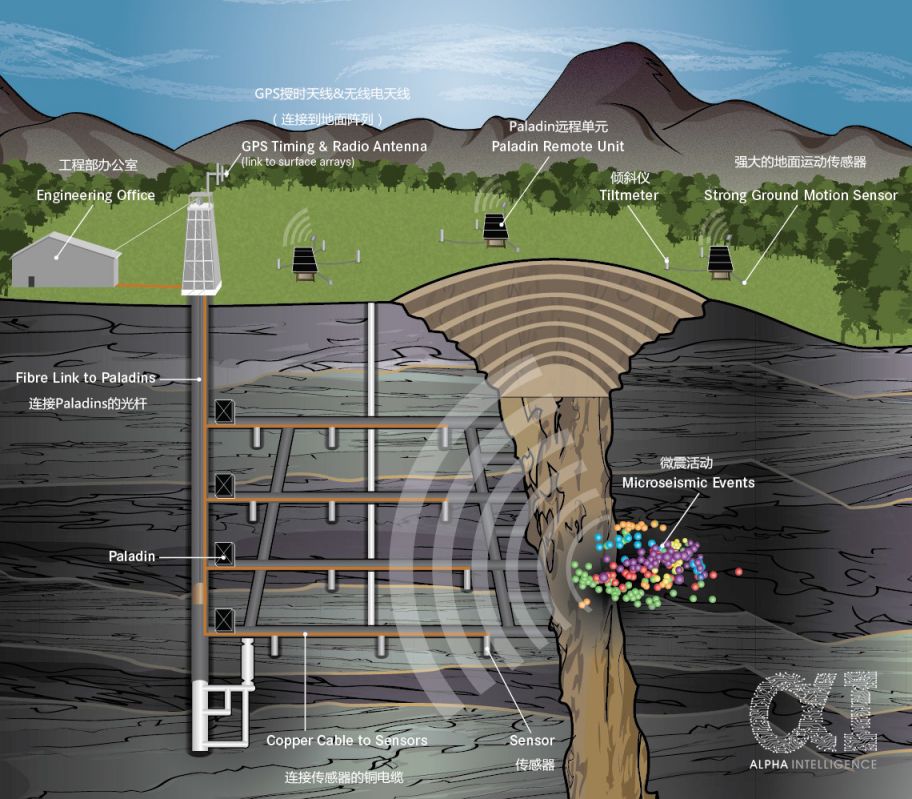

　　传感器模拟信号通过铜缆传输到安装在接线盒内的 ALPHA Paladin® 数字地震记录仪。信号一旦被Paladin®记录和数字化，就会通过以太网通信或者其他网络（如光纤、无线电）传输到采集电脑端。

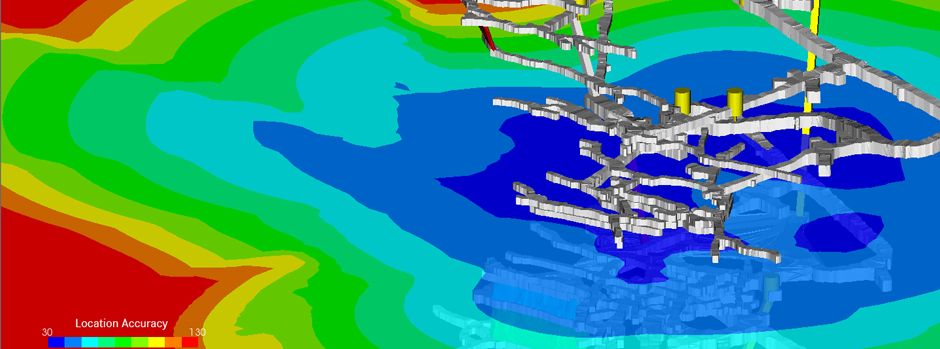

　　HNAS软件提供完整波形数据的采集和发出，HSS是处理数据的平台，平台主要功能有：包含事件识别、定位和震级评估，以及使用支持网络的 ALPHA3D 交互式可视化模块进行可视化，以便在 3D 矿井视图中查看源参数。

　　系统功能：

　　1) 动力灾害（冲击地压、岩爆及矿震）实时监测预警

　　2) 矿井突水预判和预警

　　3) 顶底板岩层运动规律监测

　　4) 构造活化监测分析

　　5) 液压支架选型指导

　　......

　　系统特点：

　　1）监测时间实时化

　　2）定位展示自动化

　　3）系统监控远程化

　　4）监测信息短信化

　　5）技术团队专业化

　　6）售后服务及时化

　　系统应用：

　　煤矿：1.顶板表面变形 2.顶板塌陷 3.瓦斯突出 4.突水等

　　非煤矿山：1.岩爆 2.岩体坠落 3.断层滑移 4.突水等
