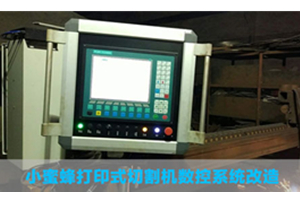

这是我司5月份完成的一起小蜜蜂打印式切割机数控系统改造，下面我们来详细介绍一下具体的改造方案。

　　 改造内容：

　　1、将原大连华锐重工小蜜蜂数控等离子火焰切割机系统更换成华恒F2300A数控系统(即更换前机箱)，改造后的数控系统配置和功能如下：

　　-型号：华恒 F2300A数控系统

　　˙系统升级采用U盘升级方式，方便简单、实用，提供终生升级服务

　　˙参数备份和参数还原

　　˙支持氧燃气、等离子、喷粉和演示4种模式

　　˙氧燃气和等离子IO分开控制

　　˙氧燃气自动调高，两级预热，三级穿孔

　　˙等离子弧压反馈，定位反馈，转角自动关闭弧压调高

　　˙支持边缘切割，对较厚的钢板可减少预热时间

　　˙根据钢板厚度，在转角处可自动限速，有效防止过烧

　　˙手工选择起始行或选择穿孔点

　　˙动/静态加工图形显示，图形放大/缩小，放大状态下动态跟踪切割点

　　˙具有断电、断点保护记忆功能

　　˙偏移切割”功能可避免因排料计算错误而造成的板材浪费

　　˙可设置不同的管理权限和相应的密码，维护设备厂家的权益

　　˙支持P2P方式或BCD(8421)以及串口RS232方式的遥控器

　　˙支持激光对点功能

　　˙支持等离子动态穿孔功能

　　˙加工计件、运行时间、穿孔次数等信息统计

　　˙控制轴数：2轴联动(可定制三轴或四轴)

　　˙控制精度：±0.001mm

　　˙坐标范围：± 99999.99mm

　　˙最大脉冲频率：200KHz;最高运行速度：15米/分钟

　　˙最大程序行数：8万行

　　˙最大单个程序：4M

　　˙时间类分辨率：10ms

　　˙系统工作电源：DC +24V直流电源输入，功率大于80W。

　　˙系统工作环境：温度-10℃至+60℃;相对湿度0-95%无凝结

　　˙驱动弧压调高电机最大功率：45W(说明：带T系统才有)。如需要更大功率的，可选配最大至200W。

　　˙DB15芯公头两轴电机驱动接口

　　˙DB25芯母头16路光电隔离输出，最大倒灌电流300mA

　　˙DB25芯公头16路光电隔离输入，最大输入电流300mA

　　˙前面板内置USB接口，方便用户传输切割代码

　　˙可选标准DB9芯公头串口RS232接口

　　˙显示器：10.4寸800*600高分辨1600万色彩色高亮度液晶屏

　　˙内存：64M SDRAM

　　˙用户程序空间：256M

　　˙主频：400MHZ系统主频

　　˙USB： USB1.1接口前置,至少支持16GB优盘

　　˙键盘：PCB贴膜键盘

　　˙机箱：全钢结构完全屏蔽，真正能够做到防电磁辐射、抗干扰、防静电

　　2、保留原来的电控系统外机箱、保留三套伺服驱动系统，去除后柜主控制板，重新增加控制电路及继电器控制回路。

　　3、检测和调校原机的机械部分(纵向轨道调整)精度;

　　4、原设备上弧压调高更换为CHC-300-3弧压调高装置。

　　5、对数控等离子切割机驱动系统进行调试;

　　6、对切割机整体精度调试(直线精度调试，重复精度调试，对角线精度调试，划线精度调试)

　　7、对数控切割机的使用、保养、维修培训，为每台切割机配置日常保养点检表和保养责任人。
