重庆天然气总厂渠县分厂在线监测项目案例

　　项目概述

　　用户要求11台设备（6台循环泵、2台风机和3台锅炉泵）安装在线监测系统，该监测系统独立工作，与现有监控系统互不影响；每台设备配置二个测点(水平,垂直各一测点),共16个防爆测点,6个一般测点;监控中心增加两台专用监测服务器，通过厂内局域网和网上其他计算机通讯。

　　系统组成

　　1、传感器

　　6台循环泵和2台风机处于防爆现场，因此安装与现场的传感器采用了防爆加速度传感器，采集系统设计硬件积分电路，得到速度信号。

　　锅炉房的2台泵处于非防爆区，因此传感器采用常规传感器，用于测量加速度信号，通过硬件积分得到速度信号。

　　2、采集器

　　采用DH5970在线监测采集器，通过以太网与计算机通讯。DH5970集信号调理、实时采集、数据处理、报警判断功能于一体，实现连续不间断采集分析数据，决不遗漏一个数据；系统根据设备现场使用状态设置通道的采集状态，备用状态下的测点不采集，减少无用数据。

　　中控室和锅炉房各采用16通道振动测量通道，同步采集循环泵、风机、锅炉泵等各测点数据。

　　3、数据服务器

　　安装状态监测系统软件，软件可用于采集器测点参数设置、企业组态设置、数据报警与故障分析显示、历史数据保存等。

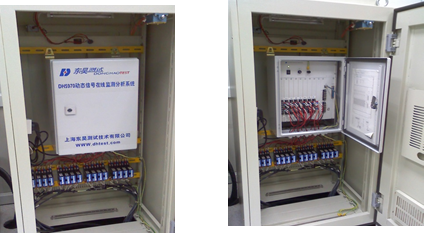

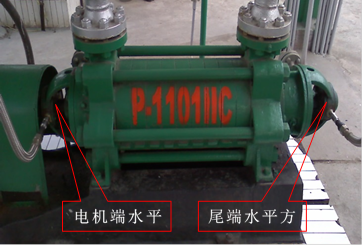

　　现场安装
