利用Ansys Mechanical进行封装翘曲的分析和设计优化

关键词：微电子封装封装翘曲仿真芯片封装

发布时间：2021-12-03

所属领域：

其它仿真软件

适用行业：

通用行业

案例介绍

咨询留言

案例公司简介
甬矽电子（宁波）股份有限公司（下简称“甬矽电子”）成立于2017年11月，一期项目预计总投资30亿，年产能60亿颗，年销售额25亿，总占地126亩；二期占地500亩，于2020年12月正式启动，预计年产值110亿。主要经营产品类型：BGA、LGA、FCCSP、SIP、QFN、MEMS等中高端封装产品。甬矽以承诺诚信、公平公开、专注合作的企业文化，为客户提供一流的品质及专业的服务；坚持为客户实现价值最大化服务及质量为本的经营理念，坚持长期奋斗及自我审视不断进步，成为集成电路封测业界的后起之秀。

挑战和需求
在电子器件的封装过程中，由于温度梯度的存在，封装所用基板、塑封料、装片胶等材料的热膨胀系数会不匹配，在封装热制程时将产生较大的内应力，导致封装产品产生翘曲问题，从而影响产线的生产良率。

随着封测技术的发展，尺寸更小、速率更快、厚度更薄、集成度更高的封装形式不断出现，甬矽电子致力于中高端半导体芯片封装和测试领域，需要仿真软件的支持，来提升新技术的研发效率。他们评估时软件时发现，Ansys提供的强大实体建模及划分网格工具，能够高效地创建有限元模型；此外，Ansys计算分析模块包含了结构（线性、非线性）分析、流体动力学分析、电磁场分析等模块，必要时还可进行多物理场耦合分析，能够有效解决甬矽电子的电子封装产品的可靠性、热性能、电性能等问题。

解决方案
在产品开发阶段，甬矽电子根据产品类型，选择符合工艺条件的塑封料、确定各个组件的高度范围，制定所需仿真验证的封装方案，通过Ansys软件中结构分析模块，建立封装模型，设置合适的热载荷条件进行仿真，预测可能出现的封装翘曲问题，基于成本和可加工性考量，完成最优的封装材料及结构的确认。

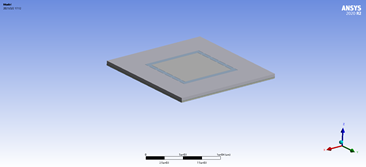

本案例涉及产品为FCCSP产品，尺寸为16X16 mm。在设计初期，为了防止单颗大尺寸FCCSP产品产生翘曲，甬矽电子选用了五种芯片厚度、两种塑封体厚度制定单一变量方案进行仿真分析，通过SpaceClaim进行封装模型的建立，如图所示：

根据实际作业条件，施加约束及温度载荷：

通过Ansys Mechanical进行计算，可得到此封装产品的翘曲改变趋势，封装翘曲随着芯片厚度的减小而减小、随着塑封体厚度的增大而减小。甬矽电子之后根据仿真结果制定了最终的工程验证方案：塑封体厚度为0.45mm，芯片厚度为0.175mm。

相关Ansys软件/解决方案：Ansys Mechanical

最终成果甬矽电子认为，在产品设计开发初期通过仿真软件对封装产品的翘曲问题进行分析优化，不仅能有效缩短产品研发周期，还能降低验证成本。通过Ansys Mechanical进行封装翘曲仿真，甬矽电子在产品设计初期预测多种结构设计方案的翘曲结果，优化封装结构设计，同时减小后续工程验证的次数，本案例中，他们将10个工程试验方案的最终实现时间，减少为1个工作日。
“随着封装的密度、功能和需求越来越复杂，设计规则也将变得更加先进，需要通过Ansys Mechanical这样的工具进行分析封装产品在力学方面的问题。”——徐玉鹏，甬矽电子，工程管理副总经理
