产品概述：

　　NC HVVF系列高压变频调速装置，是能科科技股份有限公司推出的新一代具有自主知识产权的高性能高可靠性高压交流传动产品。该产品具有高性能高可靠性，在业内通过了安全完整性等级2级（SIL2）国际认证，是拥有改进型变频及电能质量综合装置技术的专利产品（专利号：ZL 2015 2 0959509.9，专利种类：实用新型专利证书），可分时实现变频驱动和无功补偿两大功能。产品中内置的ProCon（Process Continuous）技术可应对电网电压跌落等电能质量问题；TIPM（Transformer Integrity Protect Module）技术可在不增加额外硬件的前提下有效实现对输入移相变压器的二次侧绕组短路保护。

　　NC HVVF系列高压变频调速装置属电压源型、高-高结构变频器，采用单元串联方式，输出利用移相叠加原理产生完美的正弦波，直接输出0～6/10kV 电压，不需要任何输出升压装置，可以直接驱动普通电机。

　　NC HVVF高压变频器风冷型式 （10kV，15000kVA）、水冷型式（10kV，65000kVA）均已通过国家权威机构的型式试验认证。

　　工作原理：

　　NC HVVF系列高压变频调速装置采用单元串联多电平技术，属于直接高压电压源型变频调速装置，直接高压输入，直接高压输出， 不需输出变压器。变频调速装置主要由移相变压器、功率单元和控制器组成。

　　以690V电压等级的功率单元为例：

　　3kV系列由9个功率单元组成，每3个功率单元串联构成一相。三相构成Y接，直接给3kV电机供电。

　　6kV系列由15个功率单元组成，每5个功率单元串联构成一相。三相构成Y接，直接给6kV电机供电。

　　10kV系列由24个功率单元组成，每8个功率单元串联构成一相。三相构成Y接，直接给10kV电机供电。

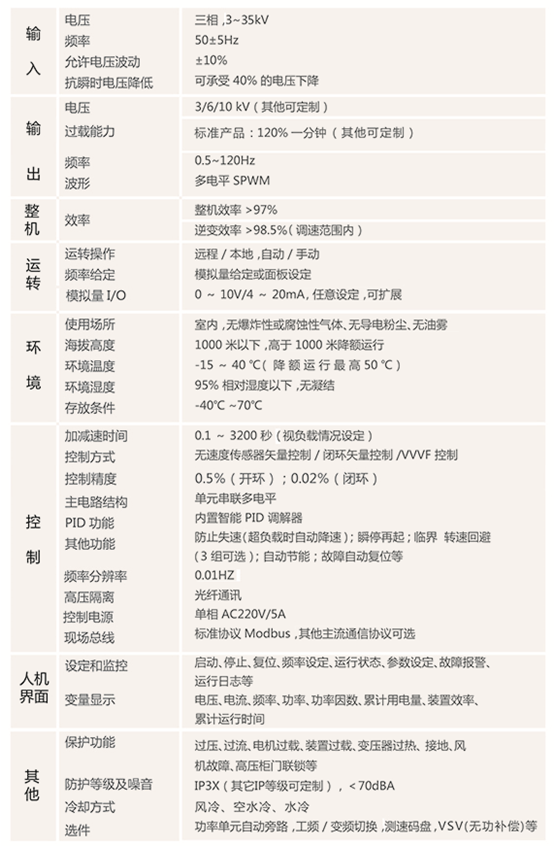

　　功能配置
