产品主要功能

　　典道互联三维结构化工艺系统主要用于产品工艺制造环节，从产品工艺规划、产品工艺设计、到产品发布执行的三维工艺设计及管理系统。典道互联三维结构化工艺系统将产品工艺设计的“人、机、料、法、环、测”六要素信息全面结构化、要素化、模型化管理，同时借助强大的流程管理能力打通从研发到工艺、从工艺到制造的上下游全流程，使得企业工艺设计及管理工作全面结构化、三维化、集成化、智能化管理。

　　结构化：将人、机、料、法、环、测六要素工艺数据全面对象化管理，使得各要素信息管理更加灵活，数字化粒度越细，并通过对象之间建立关联，将复杂的工艺过程更加有序的、模块化管理和控制。

　　三维化：通过MBD三维模型表达工艺设计过程，能更加直观、立体地理解和掌握产品制造信息，减少二维转换信息丢失和管理成本。

　　集成化：通过PBOM、工艺路线将工艺要素信息更加紧密的关联管理，将工艺数据与工艺设计过程整合在统一平台管理，让过程与数据融合；将研发、工艺、制造环节上下打通，一体化变更管理，实现了工艺内外业务的高度集成化管理。

　　智能化：通过工艺知识规则化，三维数据的深度应用，将工艺设计过程借助计算机及智能算法实现工艺自动化设计，大大提升工艺设计效率，减少工艺人员参与。经过近十年的三维结构化工艺咨询实施服务，典道互联在数字化工艺、三维工艺设计、智能工艺设计都积累了非常丰富的各行业最佳实践经验，并沉淀汇聚到典道互联三维结构化工艺系统中，在航空、航天、轨道交通、工程机械、汽车、电子电器等等行业得到了广泛应用。

图1.典道互联三维结构化工艺系统架构

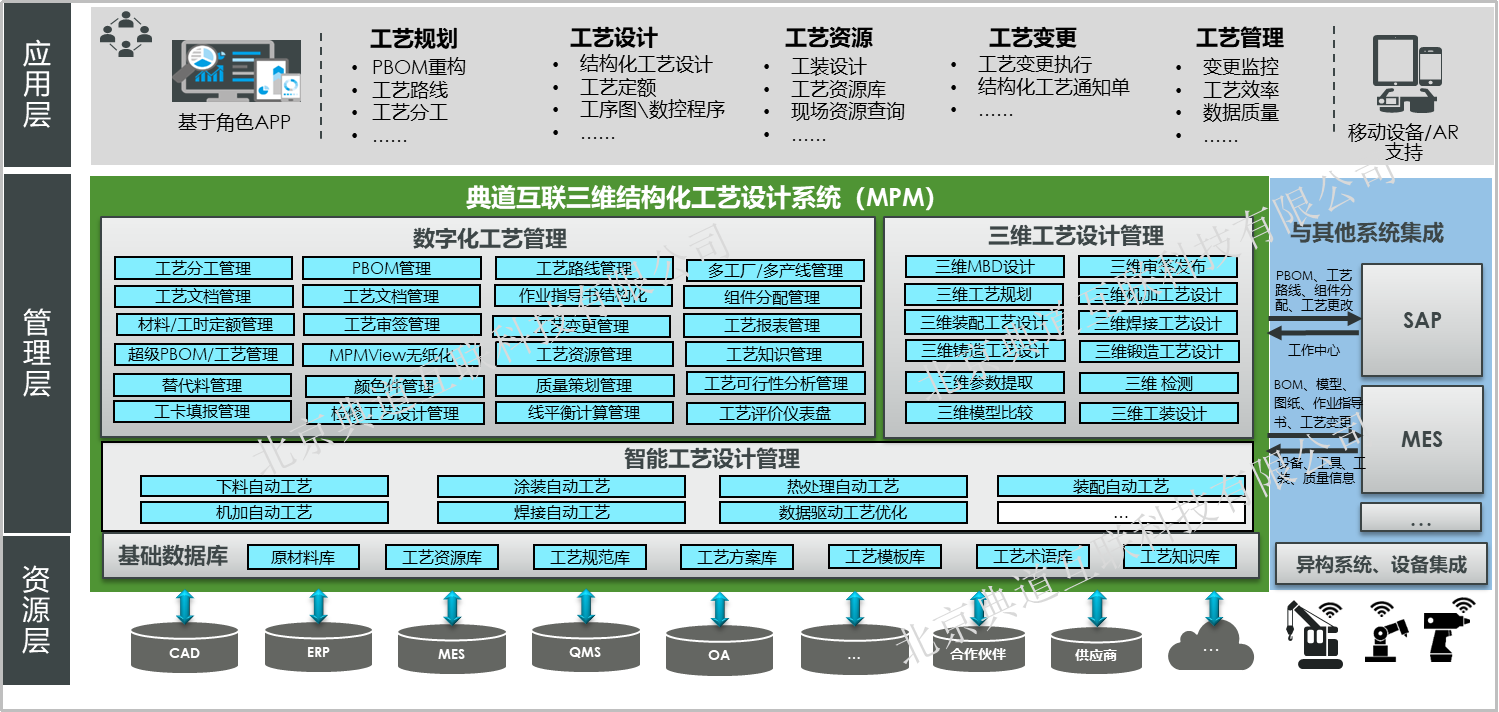

图2.典道互联三维结构化工艺系统功能架构

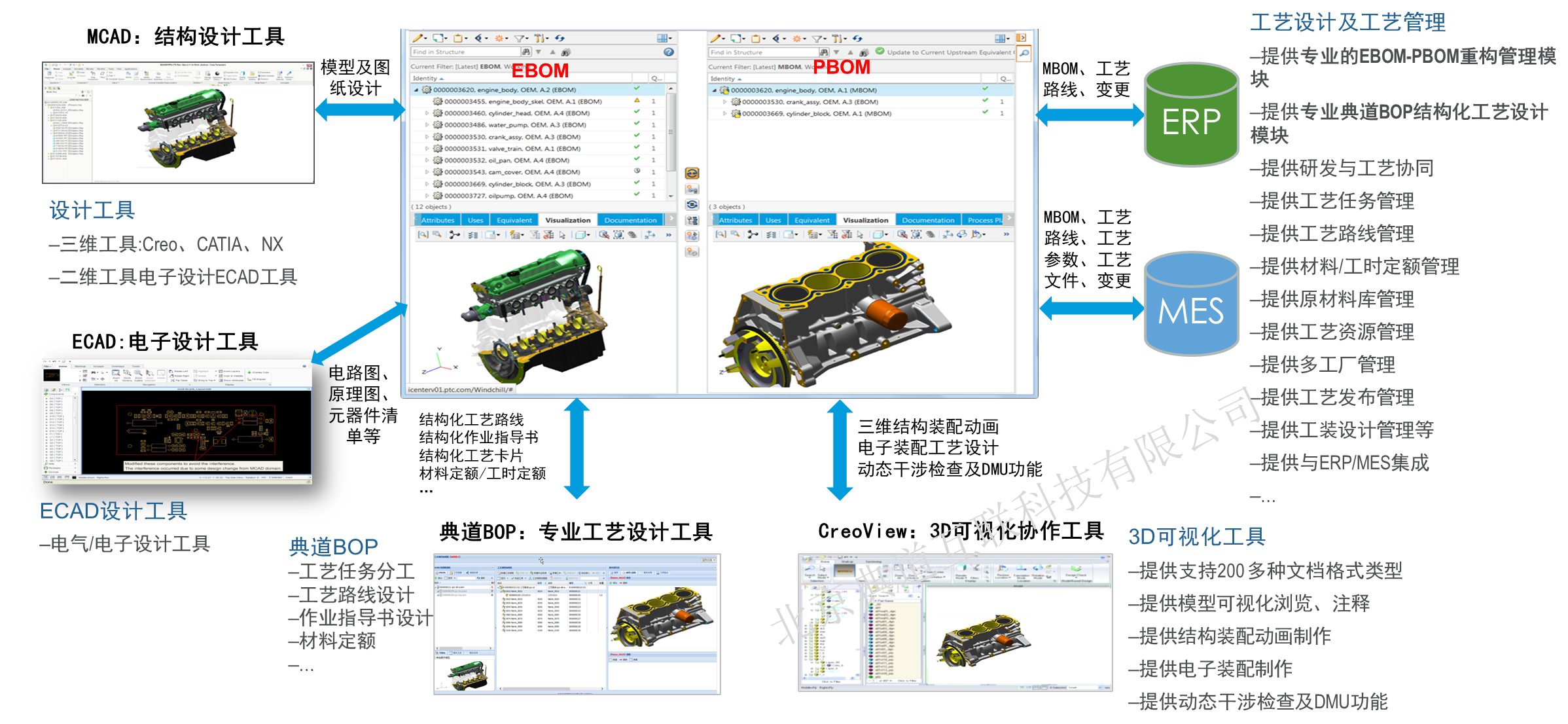

图3.典道互联三维结构化工艺系统设计及管理功能集

　　PBOM管理：支持以PBOM为核心的产品工艺设计数据及设计过程管理，能基于设计EBOM进行工艺PBOM的重构，并建立上下游追溯关系，保证PBOM与EBOM的一致率。

图4.工艺BOM管理

　　结构化工艺设计管理：针对工艺过程卡、工序卡、作业指导书等传统工艺文件能进行结构化在线设计，并生成传统工艺卡片，支持灵活的结构化工艺设计。

　　质量策划管理：能按照工艺路线、作业指导书进行工序级、工步级质量检查策划，并能从三维模型中提取特征参数，作为质量策划输入。

　　组件分配管理：提供拖拽式分配、虚拟件分配、组件自动分配、预分配、依据BOM分配、三维可视化分配等多种灵活的组件分配方式，对大型装配产品来说，组件分配不仅提升了其分配效率，而且提升了分配准确性。

　　材料/工时定额管理：提供材料定额编辑器、工时定额编辑器，帮助用户通过公式更加准确、快速的编制各种定额。

　　线平衡计算管理：支持按照不同的生产节拍进行线平衡计算，并能按照工位进行操作步骤动态调整分配，通过线平衡对工艺路线规划进行优化管理。

　　超级BOM/超级工艺路线管理：支持超级工艺BOM、超级工艺路线的编制及定义，并能基于超级BOM、超级工艺路线生成订单BOM或直接下发到下游生产系统。

　　多工厂、多产线工艺管理：支持同一产品在不同工厂、不同产线的三维结构化工艺设计及管理。

　　检修工艺设计管理：支持大型装备拆解、故检、维修、装配、调试等维修工艺设计及管理，支持从EBOM-SBOM-PBOM-OPBOM的检修BOM管理，并按照单架次的检修设计及检修技术状态管理。

　　三维工艺设计：支持基于MBD的三维工艺设计，包含三维工艺模型设计、三维工艺DFM检查、三维装配动画、三维检测等三维工艺设计。

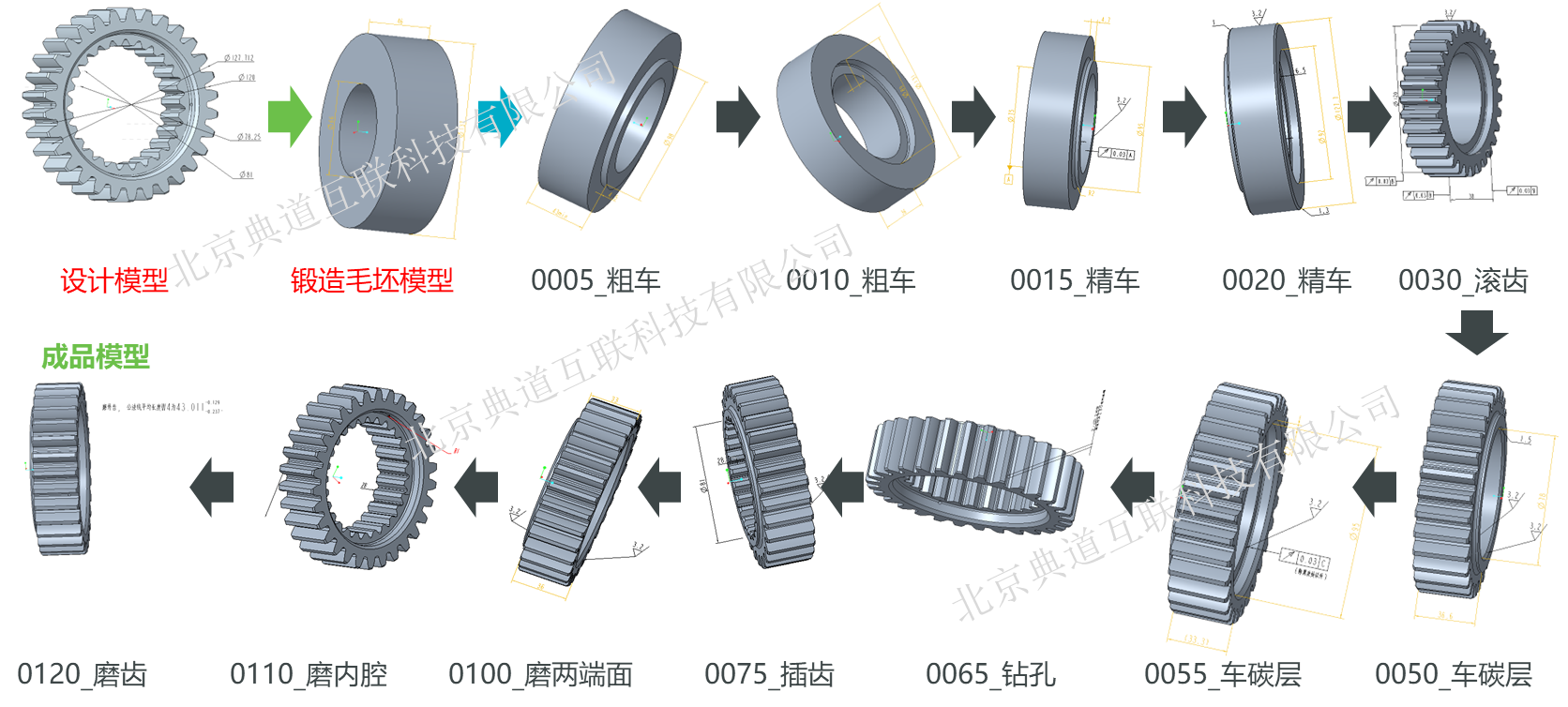

图5.三维工艺设计

　　车间无纸化：提供典道互联MPMView工具支持车间现场进行基于三维的车间无纸化应用。

　　工卡填报管理：支持车间现场操作指导、操作记录填报、装换件批次记录、操作问题反馈等车间现场工卡填报、工卡审批及归档管理。

　　工装设计管理：支持工装申请、工装设计、工装工艺设计、工装资源及工装选用管理。

　　智能工艺设计：支持下料工艺自动化编制、涂装工艺自动编制、热处理工艺自动编制及装配工艺自动编制。

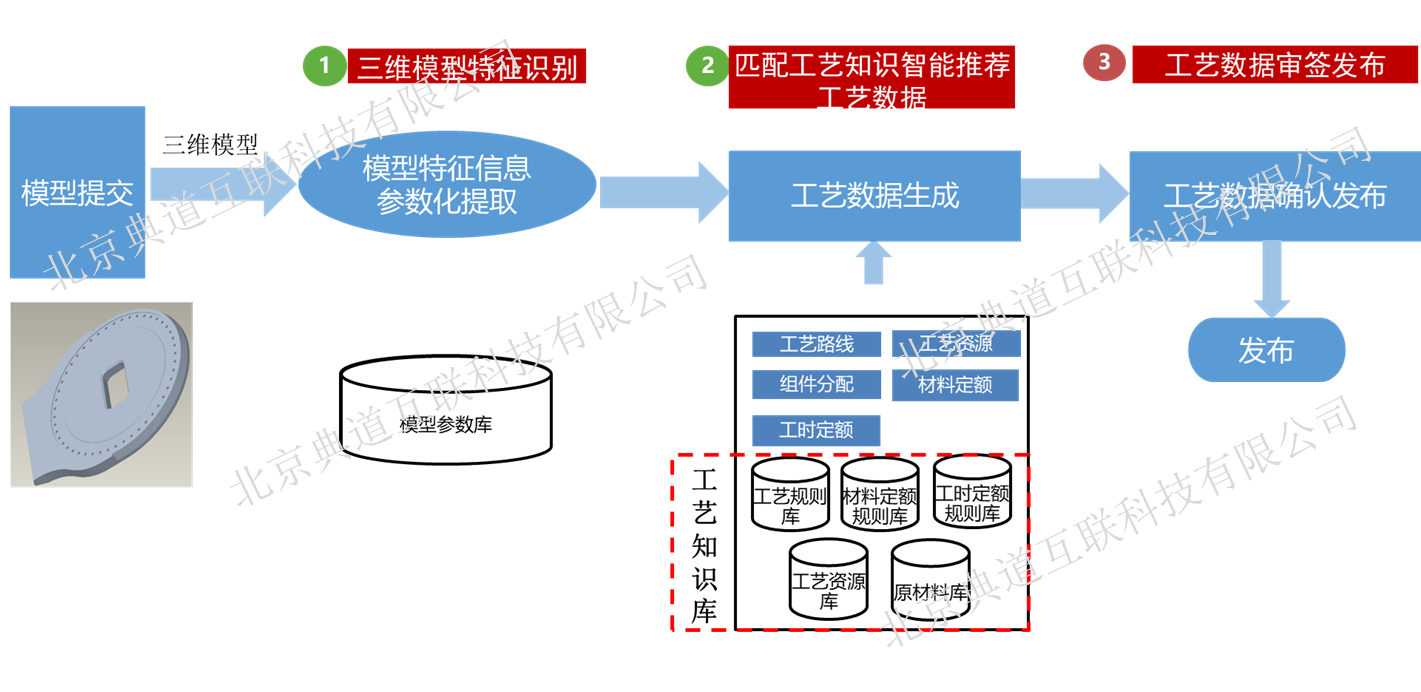

图6.智能工艺设计

　　工艺任务管理：支持灵活的按照专业、BOM、路线进行工艺分工、任务预警、工艺负载以及跟踪统计。

　　设计工艺协同管理：支持工艺会签、工艺DFM检查、工艺任务分工等工艺协同设计。

　　工艺审签管理：支持BOM、工艺路线、工艺文档、作业指导书等工艺数据的审签发布管理。

　　工艺业务管理：支持关重件、特殊过程、首件鉴定、技术状态、不合格品等工艺业务管理。

　　工艺变更管理：支持BOM、工艺路线、工艺文档等工艺数据结构化变更管理。同时，支持工作中心、原材料、工时定额、控制码、工序名称等批量工艺更改管理。

　　工艺知识管理：支持标准工艺管理、标准工序管理、标准作业指导书管理、工艺名称标准化管理、工艺常用术语库、工艺符号库等工艺知识管理。

　　系统集成管理：支持与CAD、PDM、ERP、MES、OA等多种工具、系统集成。

　　类比同类软件的优势分析

　　1）技术架构方面

　　业界领先的B/S三层体系架构（数据库层、应用服务层和客户端层），具有一体化、基于纯Web Internet 和互联互通的特点，适用于所有主流等多个平台,支持Unix、Windows、Linix、AIX等平台。系统的应用可以在游览器中操作各种功能，无需安装客户端。而业界其他厂商大多采用C/S与B/S混合的架构方式，技术架构较为落后。

　　2）系统性能方面

　　性能稳定，支持大用户数处理，已经在业界得到大量的验证，如三一集团和徐工集团全集团统一数字化工艺系统用户数均已达到数千人规模，并且涵盖两个集团所有在线产品的研发和生产。

　　3）系统开放性

　　相较于业界其他系统，本系统开放性好，提供完善的API，可实现复杂的业务需求定制。提供开放的软件接口，具有强大的集成组件，支持中间表、中间件的集成方式，实现与第三方系统集成。

　　4）操作便利性

　　为更好的满足用户的操作使用习惯，提升三维工艺结构化设计及管理能力，典道互联开发了强大、专业、易用性非常高的结构化工艺编辑器(BOP)，采用拖拽式、自动推导等设计方式，不仅大大增强了三维结构化工艺的整体工艺解决方案，也为用户带来了最佳的应用体验。

　　5）功能完整性

　　典道互联通过近十年在航空、航天、轨道交通、工程机械、国防电子等行业的成功经验，不断进行深化、提炼，已经形成了数字化工艺、三维工艺、检修工艺、智能工艺等最为完整的三维结构化工艺解决方案。不论从应用广度、应用深度，还是从应用效果来看，典道互联三维结构化工艺系统无疑给各行业都带来了更为优秀的解决方案。
