几何模块提供二维草图建模、三维特征创建、几何编辑等操作；基于脚本驱动，可实现几何参数化建模，同时支持外部CAD 模型的导入和修改。重点新增几何检查、几何清理与简化功能，可处理大规模复杂几何模型微小特征，为网格剖分提供有力支撑，此外新增外部几何数据扩展接口，可兼容更多CAD 数据格式的导入导出。

　　二维草图建模

　　· 支持基于中心平面、基于参考平面、基于任意几何平面的草图创建

　　·基本图形绘制：点、直线、中心线、圆弧、多段线、圆形、椭圆、样条线、矩形、五边形、六边形、构造线转换

　　·丰富的草图工具：剪切、圆角、倒角、平移、旋转、缩放、镜像、矩形阵列、栅格、栅格捕捉

　　·提供多样的全尺寸约束功能：同心约束、水平约束、竖直约束、平行约束、垂直约束、相切约束、相等约束、对称约束、点在线上约束、固定约束、距离约束、X/Y 方向约束、半径约束

　　快速实体建模

　　·快速曲线建模：直线、多段线、椭圆线、抛物线、双曲线、螺旋线、样条线、NURBS 曲线、参数曲线

　　·快速曲面建模：矩形面、多边形面、椭圆面、抛物面、NURBS 曲面、参数曲面

　　·快速实体建模：立方体、球体、圆柱体、圆锥体、棱台

　　三维特征建模

　　· 特征操作：拉伸、旋转、扫略、凹槽、旋转凹槽、放样、倒圆、倒角、抽壳、元素提取、面分割、体分割、矩形阵列、圆形阵列、缩放、镜像

　　·几何交、减、并布尔运算

　　·几何拓扑、压印

　　· 几何分割、分离

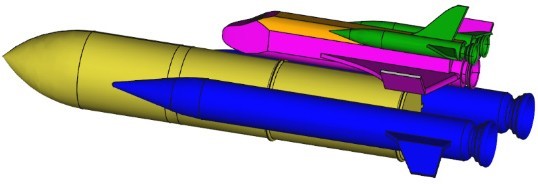

　　三维建模一航天飞机模型

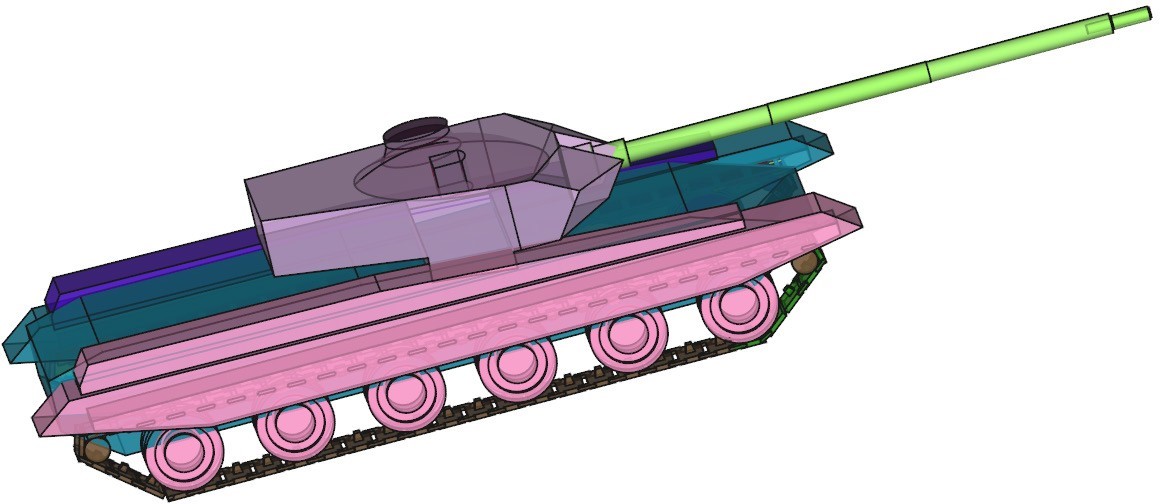

　　三维建模一坦克模型

　　建模辅助工具

　　·参考点/ 线 / 面创建

　　·敏捷装配

　　· 几何测量

　　几何清理

　　几何检查：边界检测、干涉检查、自交检查、封闭性检查、小型边/ 面检查、封闭面生成体、特征识别

　　几何清理：倒角/ 圆角去除、小孔去除、LOGO 去除、破面修复、狭缝缝合

　　数据接口

　　支持CATIA V4、CATIA V5、NX (UG)、Pro/ENGINEER、 Autodesk Invertor、AutoCAD、 SolidWorks、

　　Parasolid、IGES、STEP、STL 等类型格式的导入，支持 IGES、STEP 和 Parasolid 格式的导出

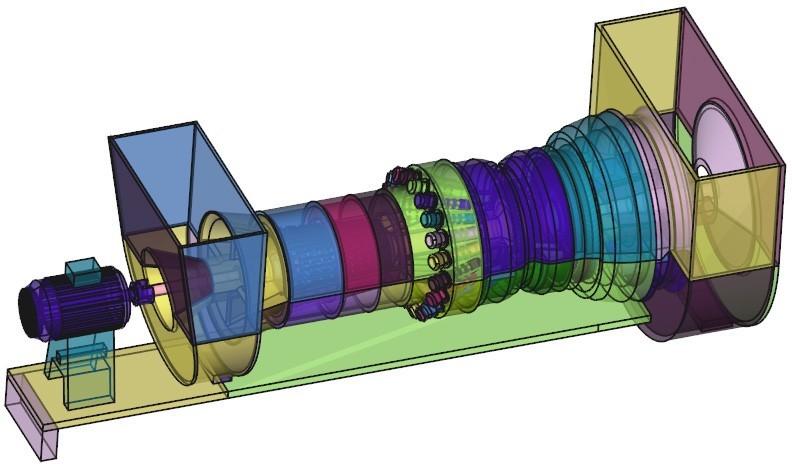

　　敏捷装配一燃气轮机模型

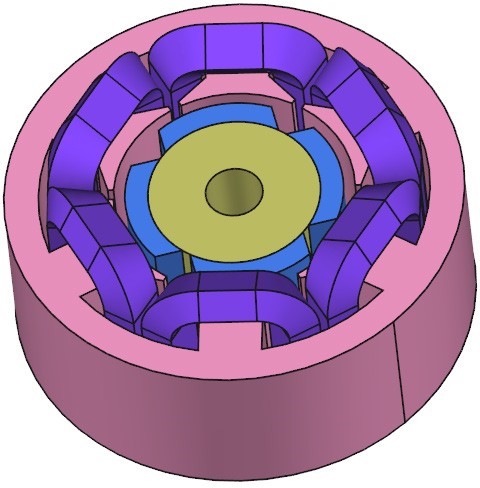

　　三维建模一电机模型

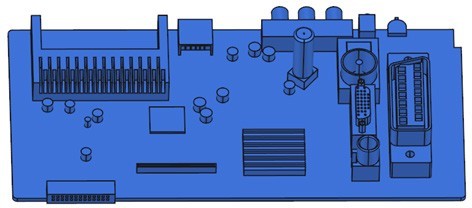

　　三维建模一电路板模型
