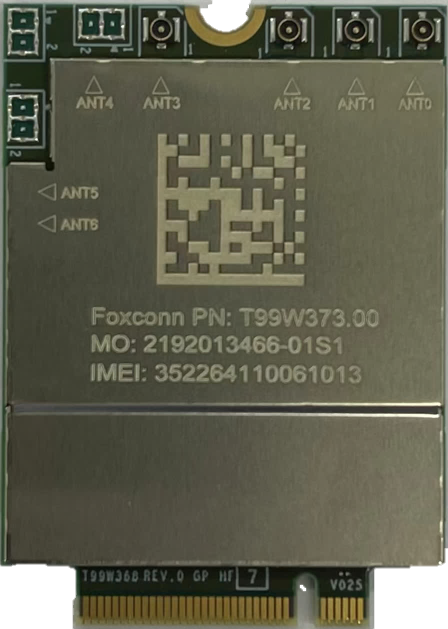

笔电模块 SDX62/65 R16

全球最小尺寸 M.2封装 5G R16模块
应用于PC/ IoT/ M2M/ AR/ VR/ MR

尺寸小，方便集成

• 满足M.2 标准3042 KeyB Form Fact

• 尺寸大小30mm x 42mm

• 结构紧凑，可实现与笔记本计算机及网络设备无缝集成

支持全球3G/4G/5G Sub-6GHz & 毫米波频段

• 支持3G/4G/5G网络全球频段

• 支持GNSS L1+L5进行精确定位

灵活弹性天线设计，满足不同平台需求

• 4个天线用于LTE / 5G Sub-6GHz

• 3个天线用于毫米波

• 简化毫米波天线连接设计

散热设计

• 内置温度传感器，具备温度监测功能可保障设备维持正常工作状态

• 支持LTE/5G的不同等级散热方案

产品亮点：

• SKU：Global (全球版)

• 网络制式：HSPA/ UMTS/ LTE FDD/ LTE TDD/ 5G Sub6/ 5G mmWave

• 支持频段：

5G NR：n1/2/3/5/7/8/12/13/18/20/26/28/41/53 66/70/71/75/76/77/78/79/257/258/260/261

LTE：B1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/29/30/32/34/38/39/40/41/42/46/48/66/71

UMTS：B1/2/4/5/8

• 主芯片：Qualcomm SDX65+SDR735+SMR546+PMX65

• 封装特征：PCIe M.2 Key B (3042)

• 输入电源：3.135~4.4V ; 2.5A Max

• 尺寸：42 x 30 x 2.6 mm

• 温度范围：-30~+70℃(标准温度)、-40~+85℃(扩展温度)

硬件接口：

• PCIe：PCIe Gen4 x 1 lane

• USB：USB3.1 Gen2*1; USB2.0*1

• SIM：1.8V/ 3.0V (DSSA)*2

• eSIM：内建eSIM(可选)

• Antenna：5G Sub6/ LTE* 4 (DL 4x4 MIMO)、5G mmWave* 4

• GNSS ：

  GNSS *2 (共享Sub6 )

  L1: GPS/ GLONASS/ BeiDou/ Galileo

  L5: GPS/ BeiDou/ Galileo

数据传输

• 3GPP：Release 16  LTE UE-Category UL 18; UE

• 5G SA：5G Sub6: Max DL 6.2Gbps;  UL 900Mbps

• 5G NSA：5G Sub6: Max DL 4.92Gbps; UL 660Mbps

  5G mmWave: Max DL 8.76Gbps; UL 2.69Gbps

  LTE：Max DL 2Gbps; UL 200Mbps

  UMTS：Max DL 42Mbps; UL 10.02Mbps

认证

• 强制性认证：FCC/ CE/ IC/ RCM/ CCC/ SRRC/ NAL/ KC/ JATE/ TELEC

• 3GPP认证：PTCRB/ GCF

• 运营商认证 ：

  NA: AT&T, Verizon, T-Mobile,

  WW: Vodafone, Swisscom, Telefonica-O2

  APAC: Telstra, Optus, Docomo, KDDI, SoftBank

  China: CMCC, CTCC, CUCC

软件特征

• Window 10, Windows11

• Android 9

• Linux 2.6~5.4

• TCP/ UDP/ FTP/ HTTP/ HTTPS/ PING/ SMS

• TS27.007 and Enhance AT command

• Delta Firmware OTA

驱动支持:

• PCIe Driver (Windows, Linux)

• USB Driver (Windows, Linux)

• GNSS Driver (Windows, Linux)

• NDIS Driver (Windows)

• MBIM Driver (Window, Linux)

• Gobi net Driver (Linux)

• QMI WWAN Driver (Linux)

• RIL Driver
