试验模态分析

● 锤击法试验  Impact modal testing

● 激振器法试验  Shaker modal testing

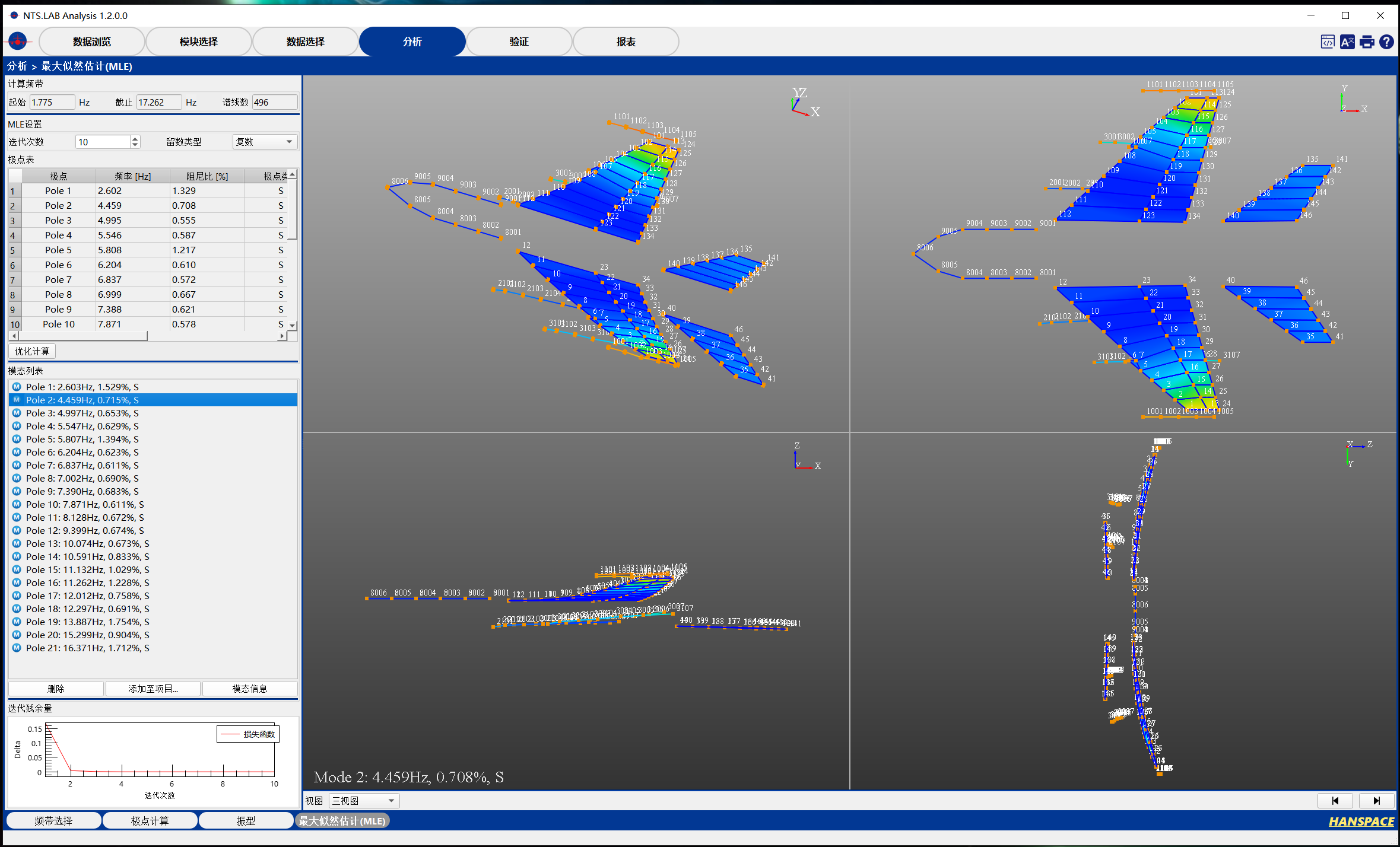

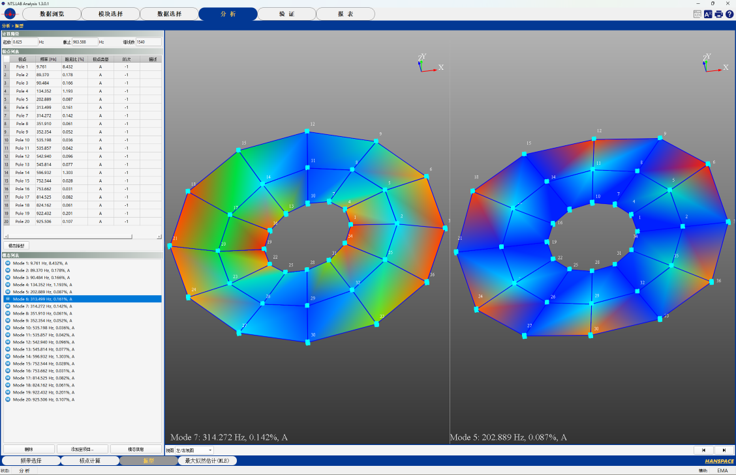

● 模态分析 Modal analysis

● 应变模态分析  Strain modal testing

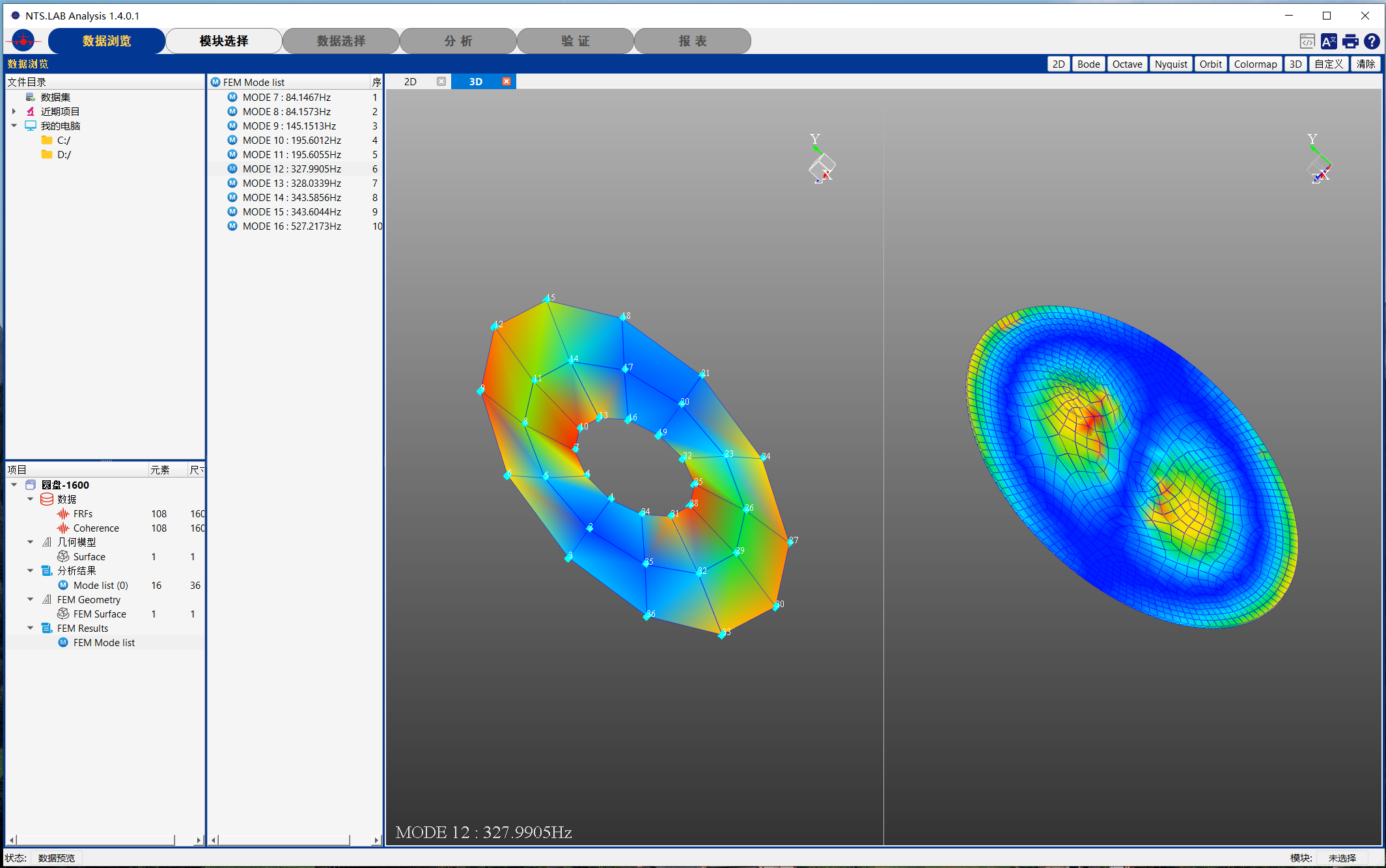

● 高级模态分析 Advanced modal analysis



工作模态分析

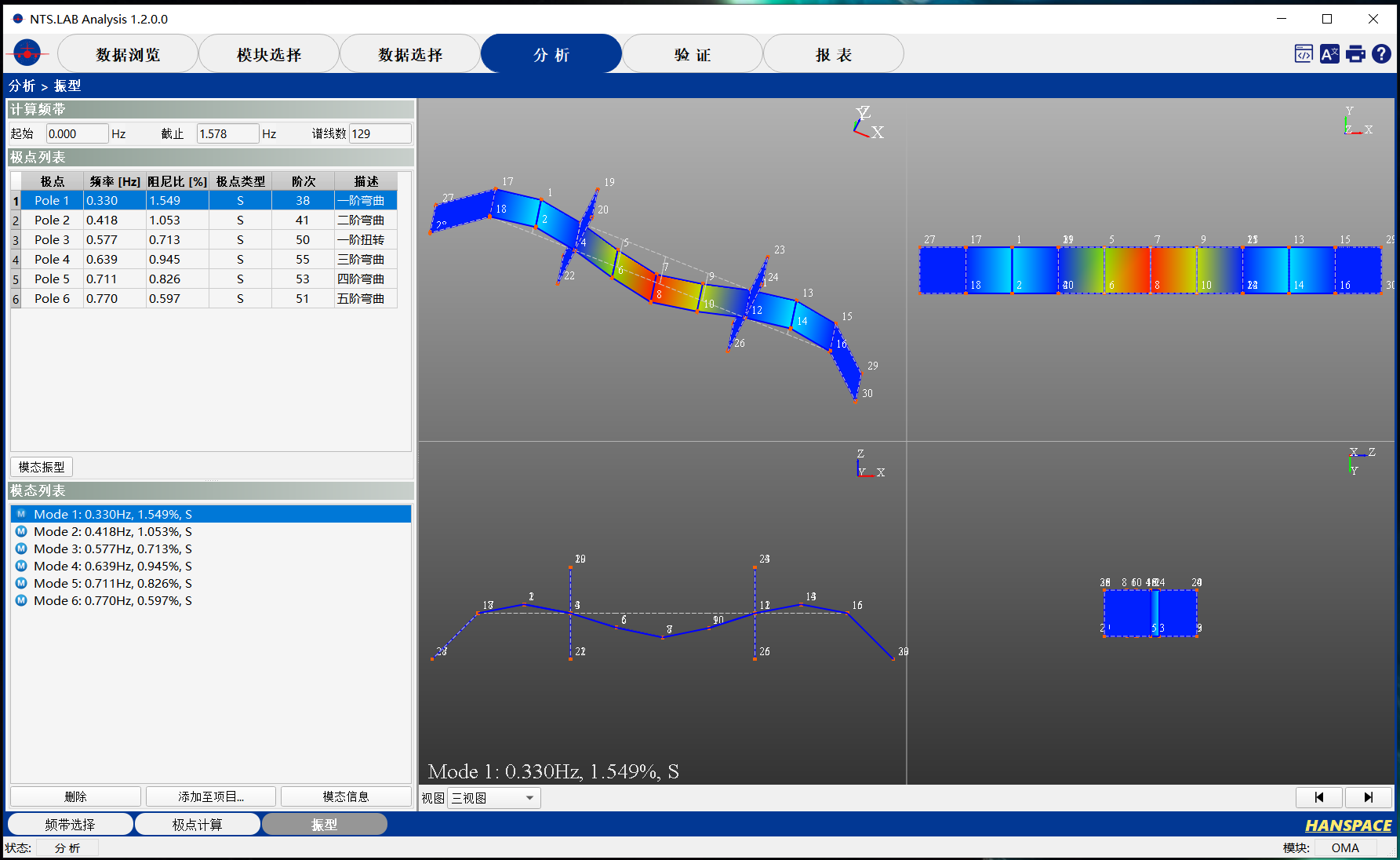

● 对于一些大型工作结构，有时很难测得输入信号， 只能单独利用实测响应数据进行工作模态识别。 汉航软件支持多种工作条件下的结构模态参数识别算法，包含时域法和频域法，以及单独利用响应数据和利用相关函数算法。子空间方法单独利用结构响应数据，通过投影矩阵分析结构模态参数。利用不同阶次系统矩阵提取过程，分析模态结果，建立识别的稳定图。随机子空间方法以线性的离散状态空间方程为基本模型，将输入项和噪声项合并假定为白噪声，并以此为基础，利用白噪声的统计特性进行计算，得到卡尔曼滤波状态序列，然后应用最小二乘计算系统矩阵，完成识别过程。软件中同时支持算法中的三种加权方式：PC、UPC和CVA。

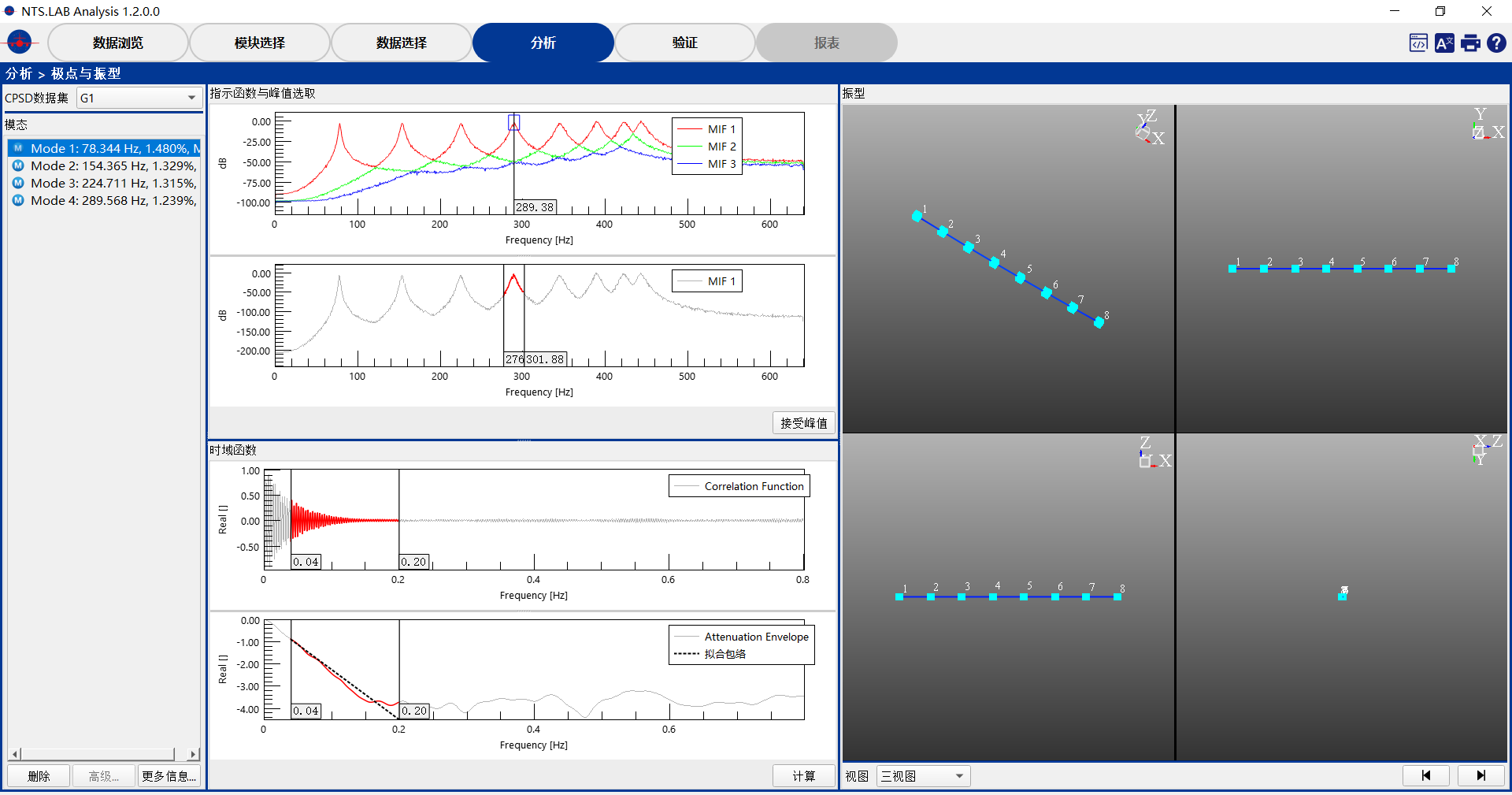

● OMA modal testing (互功率谱、1/2PSD半功率谱法、SSI随机子空间法、FDD（FDD类方法使用奇异值分解SVD技术，将信号空间与噪声空间分离开，抗噪声干扰能力较强，且具有较好的密频分辨能力）、EFDD增强频域分解法（能够更好的提高模态频率和阻尼的识别精度，尤其适用于工况密集模态识别，例如颤振应用等））。

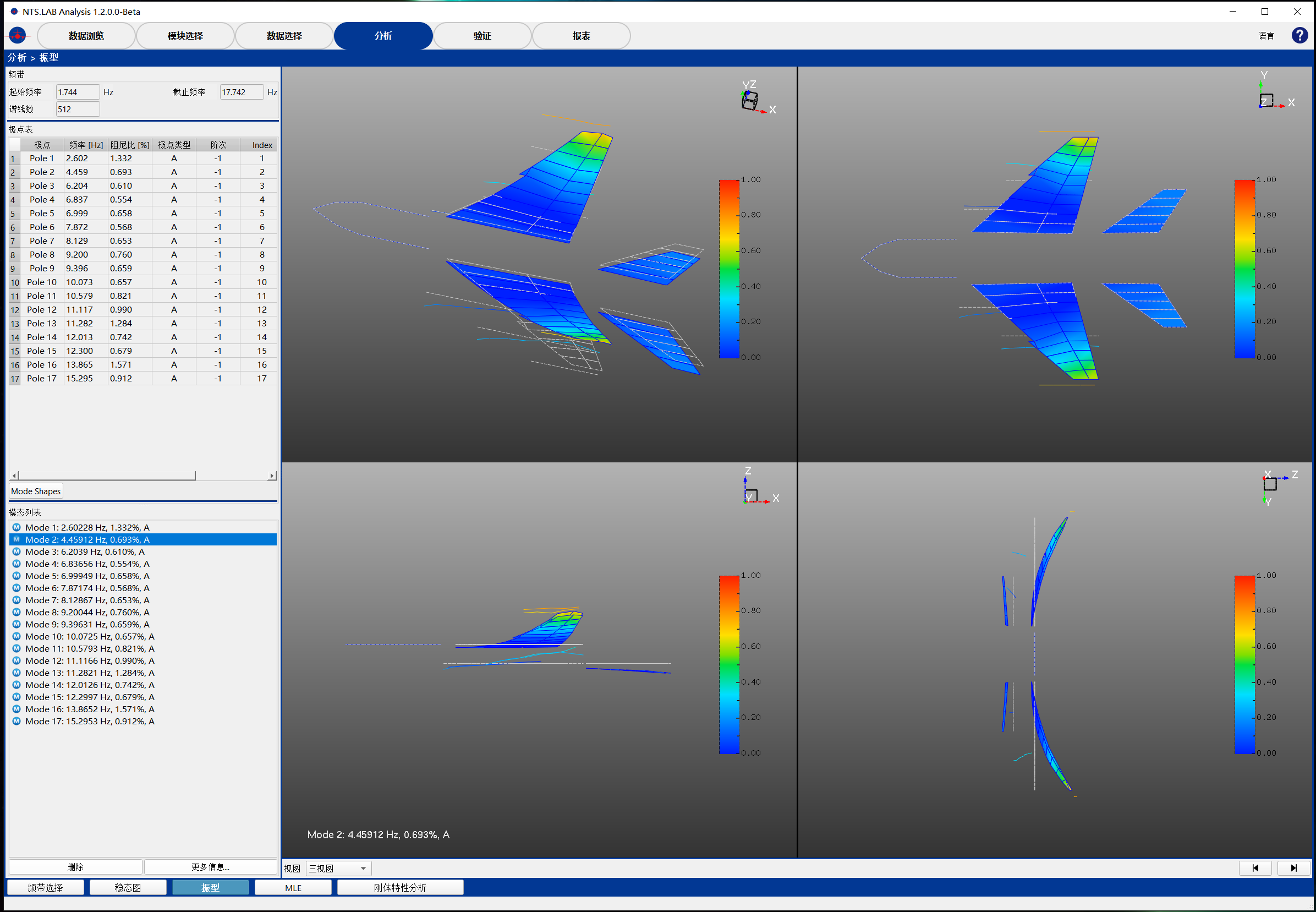

● 工作模态分析FFDD处理算法，计算结果更加精确

(1) 模态频率与阻尼比在频域内直接识别，无需对奇异值曲线进行反傅立叶变换，因此，具有较好的抗噪性和阻尼识别的稳定性，可得到更为准确的识别结果

(2) 模态参数识别过程简单，软件根据所选峰值自动计算出增强的PSD函数，并直接给出模态参数拟合结果

(3) 阻尼比识别为二阶复正交多项式法，数值稳定性更好

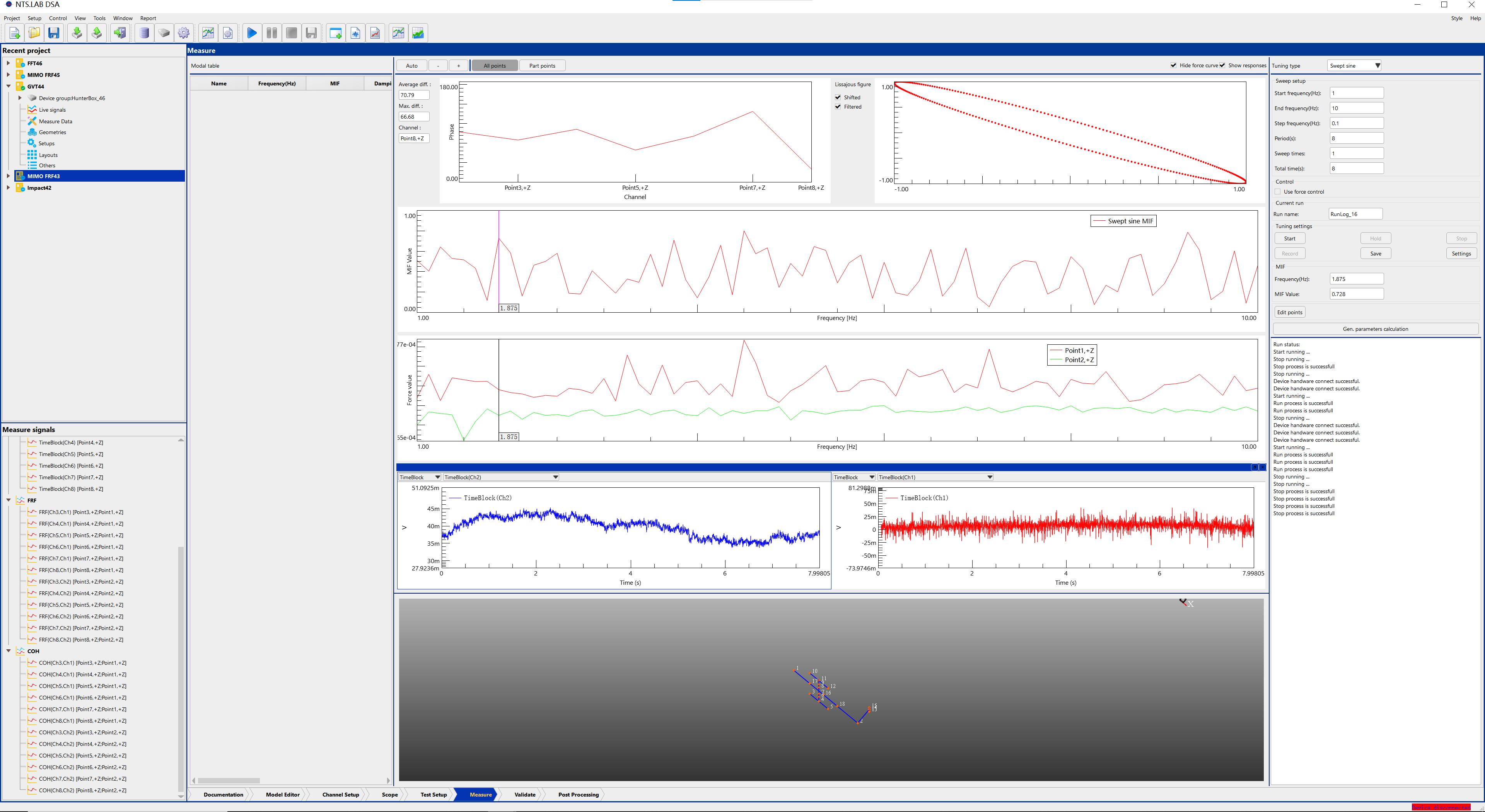

● 通过合理选择多个激振器的激励位置，自动、半自动、手动控制调谐多个激振器的频率、幅值和相位，使得试件的响应为某阶模态的实际振型，可得到高精度的模态频率、阻尼和振型，并可进行线性度检查，在试验过程中可实时显示纯模态指示值和三维动画，显示所有测点的波形、频谱，里萨茹图，相位关系图，表格显示各响应的幅值和相位，并可对分析结果随时进行更新和编辑。

● 用来形象的表示结构在稳定工况下的变形。不同于模态分析，数据的来源可以是时间历程、频谱、互功率谱或测量的传递函数。几何和对应的测量数据是工作变形分析的唯一要求。任何一次的测量可很容易地对结由一个简单的参考。测量的数据和几何可以同时显示，从而进行不同频率下或扫频下的ODS分析。当结构动画时，我们可以同时提取显示数据的模态，浏览数据或查找数据的下一个峰值，工作变形分析可以基于时域或频域数据。

● 在线的实时显示不同频率下的工作变形，工作变形可以基于时域数据显示并回放，且回放速度可调，工作变形可以基于频域数据，显示不同频率下的振型或不同转速下的振型，手工的光标定位或自动扫频通过调整扫频速度，自动光标峰值查找。

以上仅为部分内容，更多详细信息请访问：汉航-模态测试分析 NTS.LAB MODAL (hanspace.com)
