  喇叭自动安装机

  产品简介:该设备适用于喇叭、低音扬声器等3C类电子产品的精密点胶及组装,集成了定位、预热、点胶、贴装、检测等组装工序。

  应用领域:3C类电子产品行业以及有点胶组装工序应用的相关行业。

  功能属性

  1.动态点胶控制系统:使用超大容量胶桶(300ML)的热熔胶精密喷射阀,可以储存更多胶水,采用双点胶头设计,提高设备效率;

  2.利用预热系统使得胶桶内胶水均匀加热,保障胶水流动性,保证产品密封性;

  3.应用高分辨率相机系统和高精密模组组建行走机构,提高了整机运行的可靠性和精度;

  4.二次实时对位机构设计保障了贴装工序安全可靠,提升了整机良品率;

  5.使用分辨率为0.0005mm的高精度光栅尺对模组位置进行校准,使得模组重复定位精度最小可达到0.001mm,整个设备重复定位精度≤0.01mm,保障了电声产品的组装质量;

  6.组装工序采用四贴头独立调节、同时贴装,集成化高,精度高,贴装效率高;

  7.高精度压力传感器可以实时监测压头对产品的压力,对胶水均匀施加压力持续稳定;

  8.具有在线胶量检测和在线喷嘴清洁功能;

  产品作用

  1.喇叭、低音扬声器等消费类电子产品的精密组装;

  2.集成了定位、预热、点胶、贴装、检测等组装工序;

  应用效益

  1.大大缩短了点胶和组装工序之间时间间隔,保证组装过程中胶水的流动性,提高了组装工序质量,产品合格率≥99.9%;

  2.点胶和组装工序是在60度高温下完成的,解决了人工无法满足的要求;

  3.产能提高,节省人力成本,产能≥200件/H;

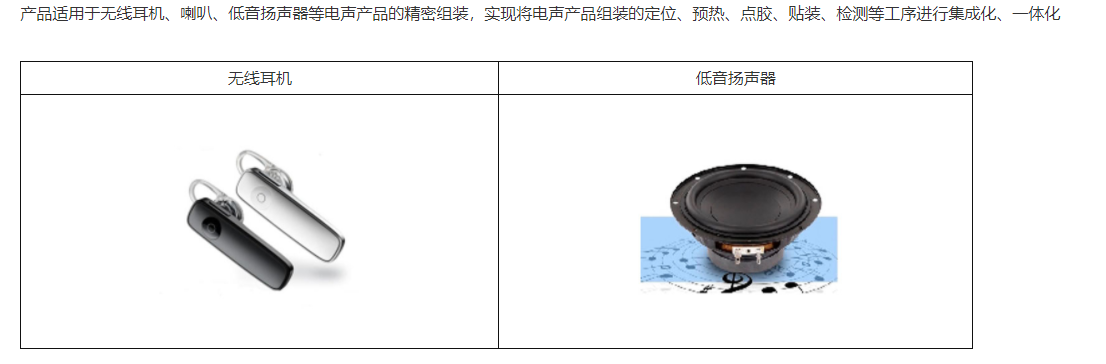

  应用对象

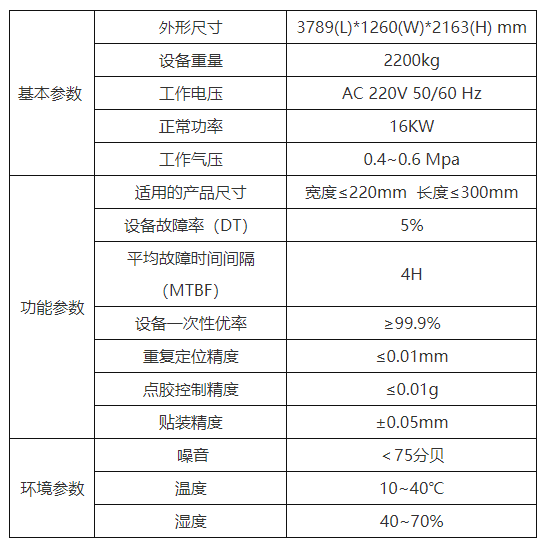

  技术参数
