东莞市沃德精密机械有限公司



全自动高速精密贴装设备

发布时间:2023-01-17
所属领域:
机器人上下料自动装配线
适用行业:
电子与通信其它
自主产品

产品介绍

相关案例

相关资料

咨询留言

联系信息

  全自动高速精密贴装设备

  产品简介:该设备主要用于缓冲胶片全自动贴合设备,集成了自动上下料、扫码、测高、贴装、X/Y复检、NG排出等工序。

  应用领域:3C电子行业及微型元器件贴装工序应用的相关行业。

  功能属性

  1.全自动上下料机构,料盘自动分离切换机构,两套高精度直线模组搬运,大幅度提高设备效率;

  2.采用高分辨率相机和六轴机器人相结合,提高了贴装的精度和稳定性;

  3.应用紧凑型卷绕料带缓冲胶上料机构,使结构更加紧凑,提高贴装产能;

  4.采用高精度压力传感器实时监测压头对微形缓冲片的压力监控,避免压力过大或过小,保证每次保压安全有效;

  5.缓冲胶采用卷绕料带上料,使设备结构紧凑;

  6.采用高精度线激光对缓冲胶的贴装高度复检测;

  产品作用

  1.在手机、手表等3C类电子产品的精密组装;

  2.集成了上下料、视觉定位、贴装、复测、分料等组装工序;

  应用效益

  1.解决了超薄微小型元器件吸取、精密贴装提高了组装工序质量,产品合格率≥99.8%;

  2.机器人加视觉实时对位贴装,解决了人工无法满足的精度要求;

  3.产能提高,节省人力成本,产能≥1500件/H;

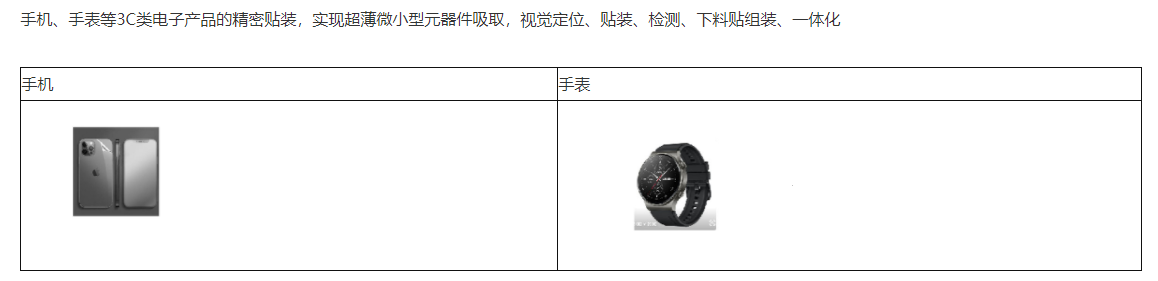

  应用对象

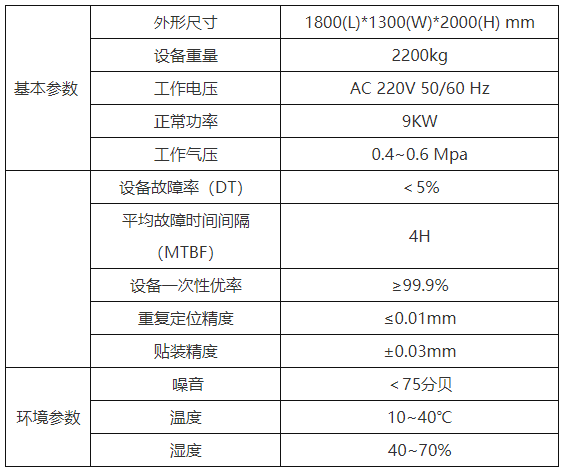

  技术参数
