综合简介

　　TCS-900是中控自主开发的大型SIS产品。其采用三重化（TMR）和硬件容错（HIFT）的关键安全技术，于2015年3月获得了TÜV Rheinland 认证。可在紧急停车系统（ESD）、燃烧管理系统（BMS）、火灾及气体检测系统（FGS）、大型压缩机组控制系统（CCS）等场合广泛应用，截止目前已在石油天然气、石化、化工、能源、制药、冶金、压缩机组等行业取得了5500多套系统的应用业绩。具有与DCS一体化，支持双模块冗余结构，三重化表决架构，四阶梯降级模式3-3-2-2-0，五级故障表决机制等功能亮点。

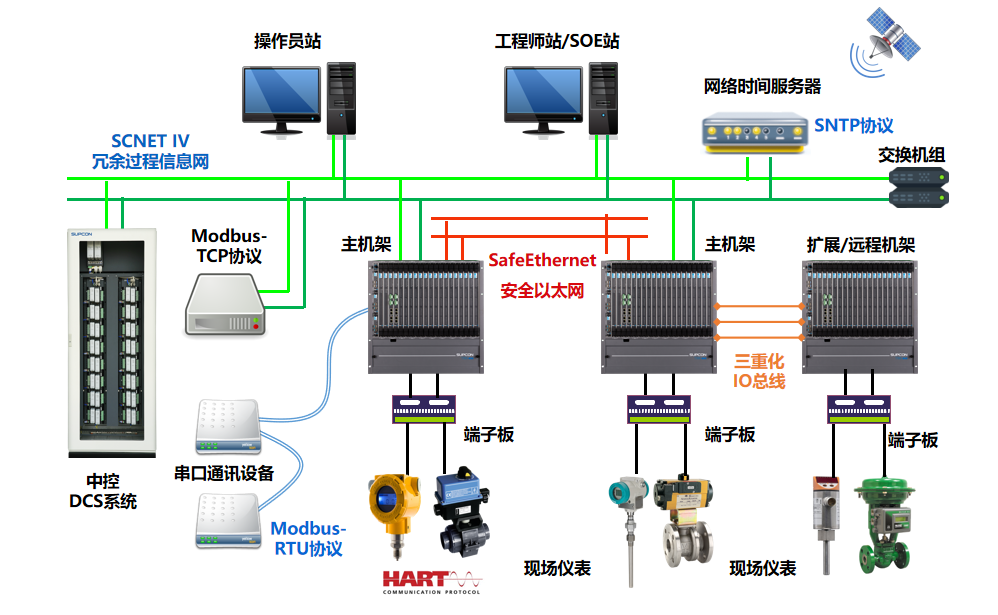

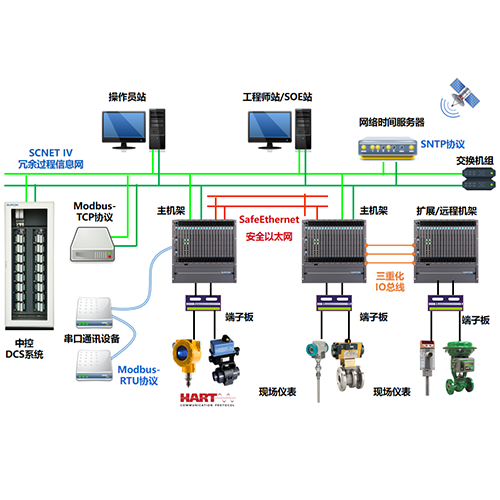

　　网络结构图

　　技术规格

• 支持冗余的三重化表决系统，支持3-2-0/3-3-2-2-0降级模式。
• 采用五级故障表决架构，设置五层故障限制区，将故障隔离在最小范围。
• 支持各类模块冗余配置，可迅速在线热插拔更换模块。
• 支持模块双工作模式，使得模块更换过程中可以零切换时间，信号无干扰。
• 系统最多支持2496个硬点，7个扩展机架，最远扩展距离可达10km。
• SOE分辨率为1ms，控制站最多可存储60000条记录。
• I/O扩展总线支持总线型、星型扩展模式
• 支持符合IEC61131标准的FBD、LD、ST编程语言。
• 对外通讯协议支持SCNET、SafeEthernet、Modbs-TCP、Modbus-RTU、SNTP、HART
• 群脉冲、防浪涌、防静电抗干扰测试均达到4A等级，防腐等级符合ANSI/ISA S71.04的G3标准。
• 工作温度-5～60℃，湿度5%～95%RH，支持最高海拔4000米。
