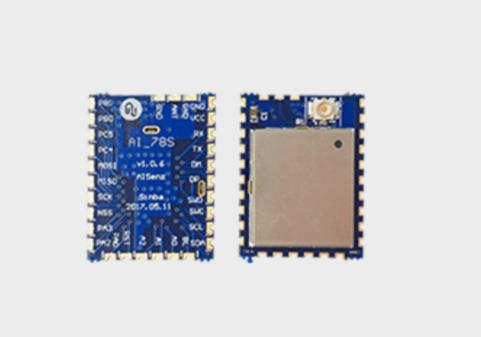

AI78系列模块是艾森智能开发的基于LoRa/LoRaWAN协议的超低功耗、低价格和小尺寸的无线射频模块。该 射频模块集成了Semtech的LoRa无线收发器和ST的低功耗MCU，非常适合应用于无线远程抄表、工业控制、安 防与监控等物联网设备连接，特别是电池供电的无线传感器节点设备。
技术特点
低功耗 休眠电流1.45uA
尺寸 16mmx21mmx2.5mm
多接口 SPI, USART, I2C, USB, ADC, more GPIOs
26 pins SMT封装
433/470频段支持
支持- ipex天线接口
LoRaWAN A/C类支持
AES-128加密
AT命令访问接口
硬件规格| 技术参数 | 名称 | AI78s |
|---|---|---|
| 描述 | LoRaWAN无线通讯模块 | |
| 焊锡方式 | SMT | |
| 接口 | UART | |
| 尺寸 | 16x21x2.5 mm | |
| 操作条件 | 电压范围 | 2.0v-3.6v |
| 温度 | 存储温度：‐55℃ ~ +125℃ | |
| 工作温度：‐40℃ ~ +85℃ | ||
| 湿度 | 存储湿度：5~95% | |
| 工作湿度：10~80% | ||
| 电气规格 | 频段 | 433MHz/470MHz |
| 带宽 | 62.5～500KHz | |
| 发射功率 | 20dBm max | |
| 接收灵敏度 | ‐138dBm |
| 特性 | 参数 | Min | Type | Max | Unit |
|---|---|---|---|---|---|
| 输入电压VCC | 模组输入电压 | 2 | 3.3 | 3.6 | V |
| RF PIN | 天线输入功率 | - | - | +10 | dBm |
| 待机功耗 | 待机模式 | 5 | 7 | 10 | mA |
| 休眠功耗 | 休眠模式 | - | 5 | - | μA |
| 发送功耗 | Pout=+14dBm | - | 78 | - | mA |
| Pout=+17dBm | - | 90 | - | mA | |
| Pout=+20dBm | - | 105 | - | mA | |
| Pout=+22dBm | - | 123 | - | mA | |
| 接收功耗 | 接收模式 | 8 | 10 | 13 | mA |
