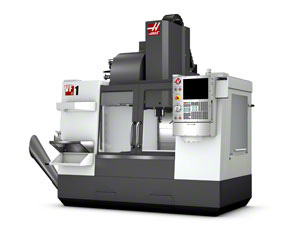

　　VF-1 产品概述立式加工中心，20" x 16" x 20" (508 x 406 x 508 mm),40锥度，30 hp (22.4 kW) 矢量驱动，8100 rpm, 20刀位伞式刀库， 1000 ipm (25.4 m/min)快移速度，断电保护装置, 1GB程序内存，15"彩色液晶显示器，USB接口，内存锁定开关，刚性攻丝，55-gallon (208 liter) 注充冷却系统。

加工行程	S.A.E.	公制
VF-1 - $48,995.00
X 轴	20 "	508 mm
Y 轴	16 "	406 mm
Z 轴	20 "	508 mm
主轴鼻端到工作台（最大）	24 "	610 mm
主轴鼻端到工作台（最小）	4 "	102 mm
工作台	S.A.E.	公制
长度	26 "	660 mm
宽度	14 "	356 mm
T型槽宽度	5/8 "	16 mm
T型槽中心距	4.92 "	125.0 mm
标准t型槽数量	3	3
工作台最大承重（均匀分布）	3000 lb	1361 kg
主轴	S.A.E.	公制
最大功率	30 hp	22.4 kW
最大速度	8100 rpm	8100 rpm
最大扭矩	90 ft-lb @ 2000 rpm	122 Nm @ 2000 rpm
驱动系统	Inline Direct-Drive	Inline Direct-Drive
最大扭矩 – 选配齿轮箱	250 ft-lb @450 rpm	339 Nm @ 450 rpm
锥度	CT or BT 40	CT or BT 40
轴承润滑	Air/Oil Injection	Air/Oil Injection
冷却	Liquid Cooled	Liquid Cooled
进给率	S.A.E.	公制
快移速度 X	1000 in/min	25.4 m/min
快移速度 Y	1000 in/min	25.4 m/min
快移速度 Z	1000 in/min	25.4 m/min
最大切削	650 in/min	16.5 m/min
轴电机	S.A.E.	公制
最大推力 X	2550 lb	11343 N
最大推力 Y	2550 lb	11343 N
最大推力 Z	4200 lb	18683 N
换刀	S.A.E.	公制
类型	Carousel (SMTC Optional)	Carousel (SMTC Optional)
容量	20	20
最大刀具直径（装满）	3.5 "	89 mm
最大刀具重量	12 lb	5.4 kg
通用	S.A.E.	公制
气源要求	4 scfm, 100 psi	113 L/min, 6.9 bar
冷却液箱容量	55 gal	208 L
