产品名称:

　　云边协同一体化数据管理解决方案 版本号 1.0

　　产品的主要功能描述

　　麦杰云边协同一体化数据管理解决方案是将大数据、人工智能、云计算、边缘计算等多项领先技术深度融合，建构一个云边管理协同、存储协同、计算协同的数据管理体系，解决工业数据在采集、传输、存储、分析和控制5大环节的痛点，打造高效、可靠的数据闭环，激活工业数据价值。

　　类比同类软件的优势分析：

　　架构方面：云边协同一体化数据管理架构包括边缘平台和数据平台。架构图如下。

　　工业互联网平台从感知层向上，依次为边缘平台、数据平台、业务应用和应用展现四个层面。其中麦杰提出的云边协同一体化数据管理架构涵盖了边缘平台和数据平台两层。这种一体化设计为企业工业互联网平台提供了五个一体化能力：

　　数据处理技术的一体化融合

　　在麦杰工业物联网一体化数据平台是将大数据、人工智能、云计算、边缘计算等多项领先技术深度融合，形成一个云边协同的数据存储、分析、应用为一体的工业物联网基础架构。

　　数据基础管理一体化

　　边缘端和中心端灵活的弹性数据存储架构;毫秒级采集、并实现两端同步/异步双向传输、可进行数据召回和回放;统一的授时和校验机制，保障数据一致性;高效能的数据存储和传输压缩。

　　系统和设备管理一体化

　　可以对中心端和边缘端的软件和硬件系统进行批量统一配置和管理。

　　云/边缘协同计算的一体化

　　边缘计算解决实时分析预警和控制的问题，并为云计算提供精准有效数据，分担数据中心的存储和计算压力;云计算解决海量样本的大数据负责分析，为边缘计算模型提供最优基准;数据云边双向互通，协同计算。

　　安全体系的一体化

　　对边缘端和中心端对数据的采集、传输、存储和访问一体化的安全机制。

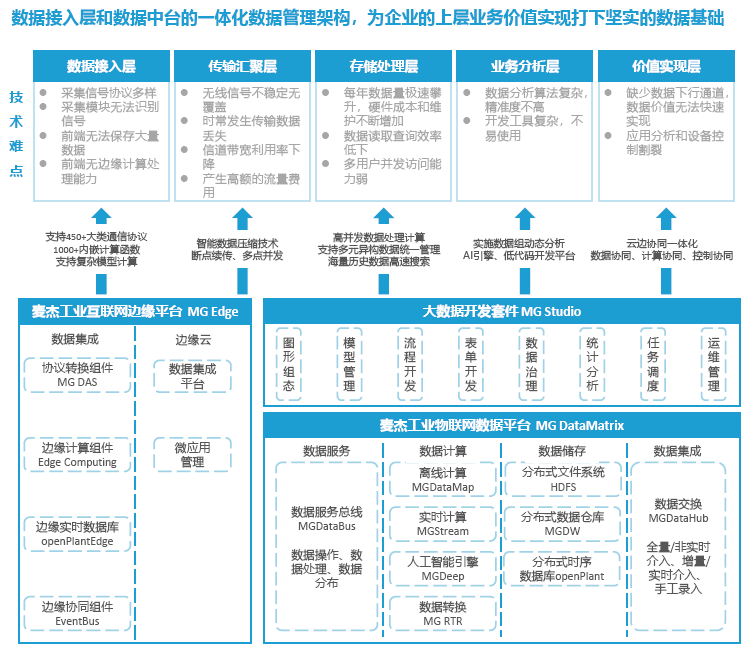

　　技术亮点:

　　数据采集：支持≥450大类通信协议，降低协议适配工作量;毫秒/微秒级数据采集能力，保障数据完整性;具备多种信号接口I/O,RS232,RS485,RJ45等;内嵌工业级防火墙保障数据采集安全;1：100数据高压缩存储算法，满足边缘数据长期存储需求，无需全部上传云端;1000+种内嵌计算函数，轻松应对边缘端数据预处理需求，减轻云端计算压力;支持边缘分析模型部署，满足高实时性分析需求;支持设备远控制。

　　数据传输：独有的传输高压缩算法，可大大减轻传输带宽要求，窄带宽也可以实现海量数据实时传输;断点续传及云边端数据一致性校验能力，有效防止传输过程中的数据丢失，确保数据完整性;多点并发上传，可轻松实现对多目标系统的数据传送;数据传输短周期跳码动态技术保障数据传输安全性;支持4G,WIFI传输，可自动进行传输通道切换。

　　数据存储：全球领先的高并发数据处理计算，可支持单机每秒处理1000万条实时并发数据;独有的数据高压缩比存储算法，可轻松实现IDC存储能力倍增;每秒1.9亿条历史数据检索能力，可实现8-10年海量数据的秒级检索;支持多源异构数据的统一管理，提升数据分析灵活性;可视化数据交换平台，可以轻松实现数据平台与其他第三方系统的互联互通;容器技术保证分布式部署的灵活性;支持龙芯、飞腾、华为、兆芯、深度、中标麒麟、凝思等主流自主可控软硬件环境。

　　业务分析：提供实时数据组态分析工具，自动适配电脑、和何种移动终端;一体化AI引擎、低代码大数据建模工具和应用开发工具，底层代码自动生成，大幅提升代发效率;提供离线计算和实时计算引擎，各种报表可实现根据数据变化自动调整。

　　价值实现：支持控制指令远程下发，快速实现云端模型优化结果的响应;提供远程VPN组网，直接下发编程或设计文件，降低设备维护难度，提高设备维护效率;边缘设备相互构建协同网络，实现边缘就地计算、协同应用、快速响应。

　　一体化安全策略：双向通信供设备与云端的上下行通道，能够稳定可靠的支撑设备上报及指令下发设备的场景, 提供标准的数据传输通道，保证数据的机密性和完整性;提供设备影子缓存机制，将设备与应用解耦，解决在无线网络不稳定情况下的通信不可靠痛点,防止数据丢失;提供一机一密的设备认证机制，降低设备被攻破的安全风险;权限机制提供设备权限管理机制，保障设备与云端安全通信。

　　功能方面:

　　边缘智能终端：边缘智能终端在靠近物或数据源头的边缘侧运行，运行了麦杰边缘平台DASS软件和边缘数据库的终端设备，负责连接现场设备，做数据采集，协议解析，数据存储，数据处理，数据上传相关的功能。功能如下:

　　1.节点监控: 对边缘节点或设备基本运行情况的总体展示，方便用户快速了解边缘设备的运行情况。信息包含：基本系统信息，软件使用授权license信息，硬件资源使用情况，运行中的服务列表。

　　2.数据采集: 将实际设备的数据采集到DASS内，称为采集服务。系统可灵活调度管理采集服务，包括同时运行多个采集服务，随时创建新的采集服务，对创建的采集服务进行编辑，重启，停止，删除等。不同的采集服务通过不同进程运行，互不影响。

　　3.上传管理：将DASS内的数据上传到目标服务器，称为上传服务。与采集服务类似，系统可同时运行多个上传服务，对不同的上传服务进行管理，包含上传服务新建，编辑，重启，停止，删除等。

　　4.驱动管理: 上传与采集等服务的运行都依赖于驱动程序，随着服务需求的扩展，驱动程序都需要导入到DASS系统内。所有存在的驱动都在驱动管理页进行管理，您可以在此查看驱动详细信息，删除驱动，或上传新驱动。

　　5.接口管理: 针对边缘硬件的物理接口进行管理，系统可以根据硬件管理模块定义的硬件IO口数量与类型生成不同的管理选项。如启用和停止网口、设置安全域、设置ip信息，设置串口端口号，工作模式等。

　　6.网络防火墙:系统配置了工业级工控防火墙模块，支持基于白名单策略的访问控制、 工业控制协议过滤、动态开放端口等。

　　7.时钟管理：作为确保数据准确性的重要依据之一，时钟的精准需要重点保障。DASS系统除了使用本地硬件上的时钟外，还会使用NTP技术持续进行时间校准。

　　8.数据一览: 根据节点、点名、ID、描述查询实时库测点信息、系统测点信息。

　　9.规则定义: 通过规则定义，以原始测点数据为基础，创建新的计算测点。

　　10.计算模型: 通过用户可自定义计算模型并添加自定义参数，参数分为静态和动态参数，静态参数用于描述设备额定信息，动态参数可关联节点真实测点数据。已创建模型具备引用等功能。

　　麦杰工业互联网数据平台(下简称“数据平台”)是上海麦杰科技股份有限公司结合其近20年的工业实时数据库系统研发成果和上千家工业企业的IT解决方案、工程实施经验，通过多年不断累积、迭代、优化诞生的新一代端到端的，具备数据集成与开发、生产运维调度、离线与实时分析、数据质量治理与资产管理、安全防护、数据共享与服务、人工智能技术和数据应用搭建、系统运维管理等全栈数据研发能力的综合性大数据平台。数据平台提供核心功能模块：以数据为基础，以全链路数据加工为核心，提供数据汇聚、数据治理、数据分析挖掘、应用研发、数据服务管控、数据服务总线等多种功能。

　　典型用户清单：

　　中国电力建设集团有限公司山东电力建设第三工程公司

　　北京清新环境技术股份有限公司

　　国家电投集团远达环保股份有限公司

　　临沂市住建局

　　内蒙古自治区生态环境厅等十余个省级生态环境厅
