自动核图

　　汉纳自动核图软件，就是解析机如数据，并与Bonding Diagram(BD)图纸进行比较，找到每根线的匹配关系，判断是否多打线、少打线、打偏等问题；自动生成打线报告，并提供问题追踪功能，方便用户查找打线错误。

　　目前，自动核图软件支持 K&S 及Shinkawa和ASM设备。其中Shinkawa设备需要2.0及以上版本。对于ASM设备，由于ASM数据的二进制转换问题，只能支持32位的操作系统。

　　自动核图软件的功能特点

1. 　　无需对DB图纸一层一层的设置匹配
2. 　　只要没有芯片重叠，图纸无需分层
3. 　　自动解读机台数据，生成连线图
4. 　　自动区分BD图纸中的手指、芯片和PAD
5. 　　自动识别BD图纸中的有效焊线
6. 　　支持二次工艺
7. 　　BD图纸支持多LEAD、多DIE
8. 　　自动生成比较报告

• 　　多线
• 　　少线
• 　　单焊点线
• 　　打偏
• 　　总线数

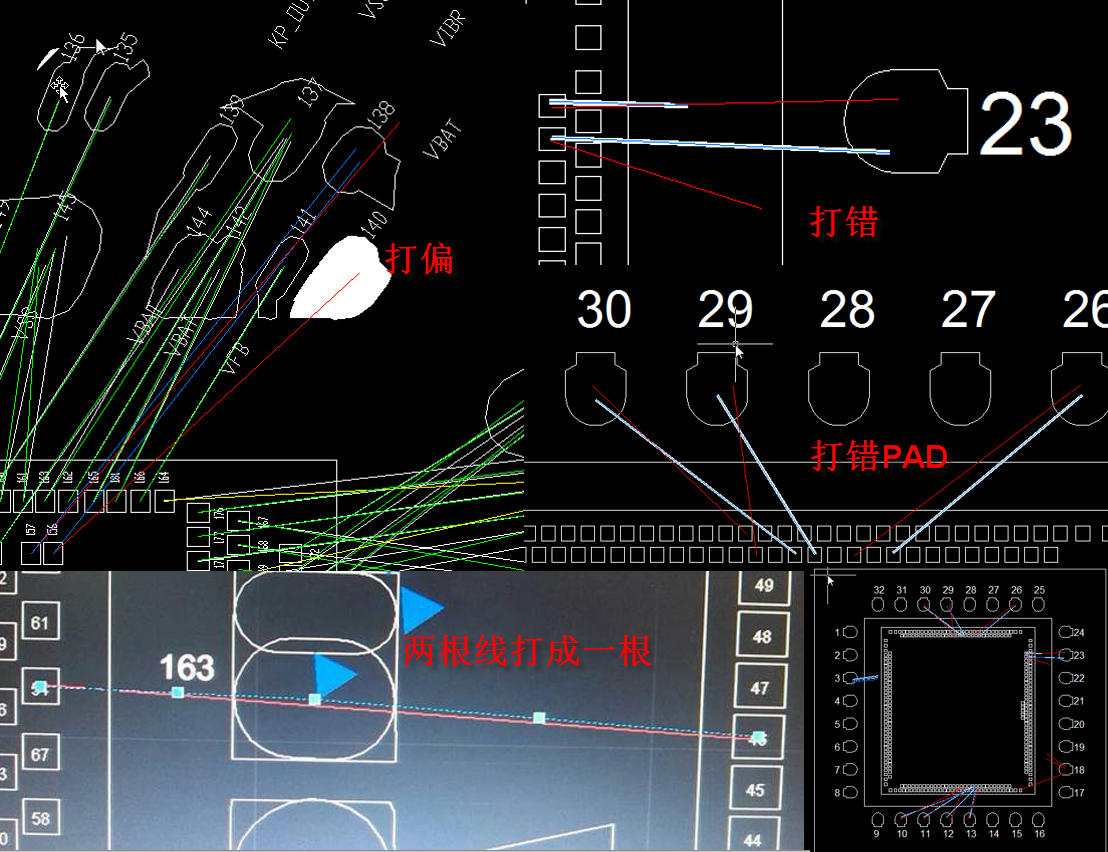

　　比较结果展示

　　比较结果以不同颜色的线表示

• 　　绿色表示完全正确
• 　　黄色表示打线正确，但第一或第二焊点超出偏差
• 　　红线表示错误（多线，打偏）
• 　　蓝线表示少线
