一、需求分析

　　合理的操作炉型、渣皮厚度和气流分布是实现高炉安全、高效、顺行和提升煤气利用率的关键，高炉工作者非常需要及时掌握高炉炉腰、炉腹、炉身中下部的操作炉型、挂渣厚度、渣皮脱落频率、炉内气流分布等信息。

　　二、系统目标及功能

　　“操作炉型及挂渣厚度在线监测模型”可针对不同的冷却壁炉墙结构建立高炉炉内不同区域炉墙内型变化和炉内气流分布判断的机理模型，实现对高炉炉腹炉腰炉身下部冷却壁炉墙的砖衬厚度、挂渣厚度、操作炉型的在线监测和图像重建，对炉墙结瘤、渣皮频繁脱落、操作炉型不合理等异常情况进行诊断，间接反映炉内气流分布情况。

　　具体功能和技术目标如下：

　　1）冷却壁炉墙网格自动划分；

　　2）操作炉型管理知识库的建立；

　　3）自动计算不同横截面的渣皮厚度，绘制操作炉型及渣皮形状；

　　4）自动计算不同纵切面的渣皮厚度，绘制操作炉型及渣皮形状；

　　5）自动计算和显示每块冷却壁的砖衬厚度和渣皮厚度，并绘制历史曲线；

　　6）自动对炉墙结瘤进行预警；

　　7）自动统计炉墙渣皮脱落频率、裸露时间；

　　8）自动对不同段位和不同方位的区域内渣皮脱落次数进行统计和预警；

　　9）建立渣皮厚度、残衬厚度数据库并提供历史数据和曲线查询功能；

　　10）提供冷却壁炉墙操作内型及渣皮形状的历史查询和图像重建；

　　11）支持预警标准设定；

　　12）提供图像及报表的打印输出功能。

　　三、软件界面截图

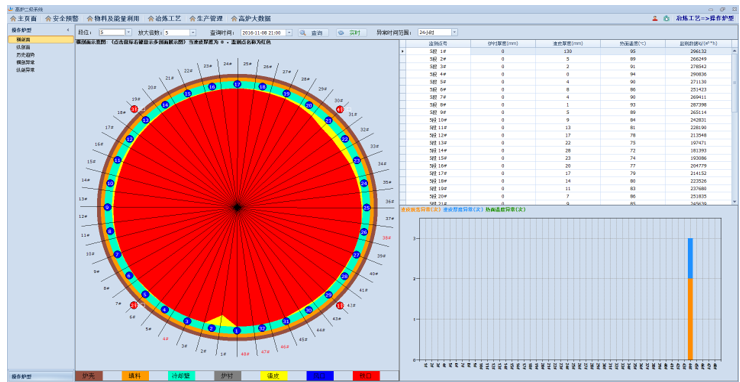

　　操作炉型横剖面

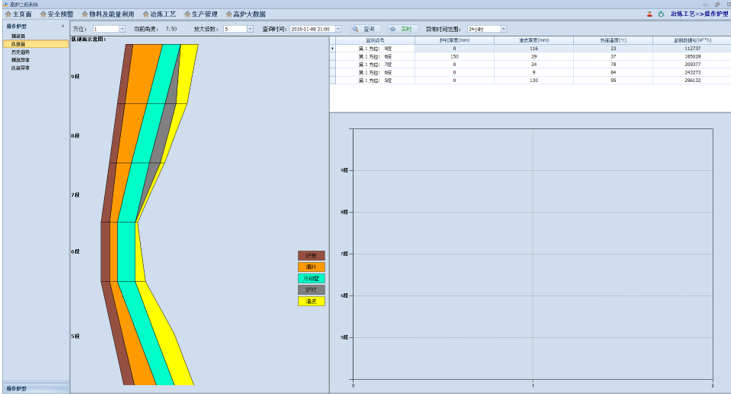

　　操作炉型纵切面
