室内测温平台方案

　　方案背景

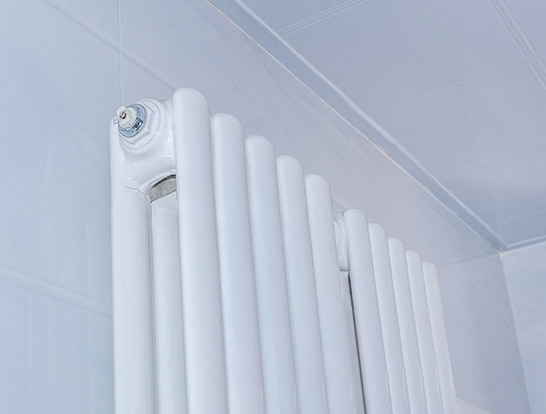

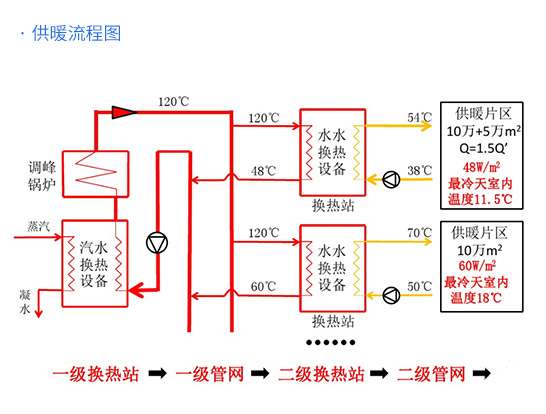

　　北方集中供暖是热电厂或者热源厂通过锅炉和其他供热设备，通过一级管网（一次网，把水烧到供暖达标的温度后，通过供水管道输送到小区供热站(通常也叫换热站)，再通过回水管道循环回到热电厂继续加热。如此以往，一冬天不断。然后，在供热站里通过换热器把二级管网（二次网）的水加热，其中的二级管网一般就是我们家里暖气片里循环的热水。 二级管网是利用供水、回水管道不断循环，使暖气片保持温度。一级管网和二级管网的水，都是时刻用循环水泵循环着的，这样一级管网的热水就能把热量传递给二级管网。二级管网在把换热器过来的热水循环到千家万户，我们家里的循环进来的热水再通过末端的暖气片散热，达到室内升温的目的。

　　供暖的最终目的地点是每一位用户家中，由于其中经过了一级管网、换热站、二级管网等，入室温度难以把控。存在着一部分区域用户温度过高、另一部分区域用户温度过低的行业痛点。又因为获取室内温度较为困难，无法及时了解到温度信息。我司结合NB-IOT的传输与温度传感器的采集，以八六型插座盒为外观载体，制作成室内测温仪设备。将测温仪设备安装至用户家中。通过运营商网络将温度数据上传至平台服务器，进行数据存储和数据分析、展示。形成基础设施智慧数据网，提升对供热管网的感知与管理。

　　方案说明

　　方案简介

　　本方案主要由几部分组成：前端测温设备、中心服务器、web/小程序平台展示。业务流程为前端设备采集用户室内的温度数据。通过运营商NB-IOT网络传输将相关信息上报到中心服务器，由服务器进行数据存储，数据运算分析，最终将每户的温度信息展示到web页面。

　　中心服务器；采用机架式服务器。主要作为平台的载体，接入公网后与前端设备建立连接，接收主动上报的心跳与温度数据，并进行数据存储和数据分析处理。

　　平台介绍

　　Web/小程序平台：平台包括web端与微信小程序端。微信小程序以简洁的界面体现温度和告警数据，查看平均温度便于供暖企业控温，设备在线离线概况等。web端分四大板块。

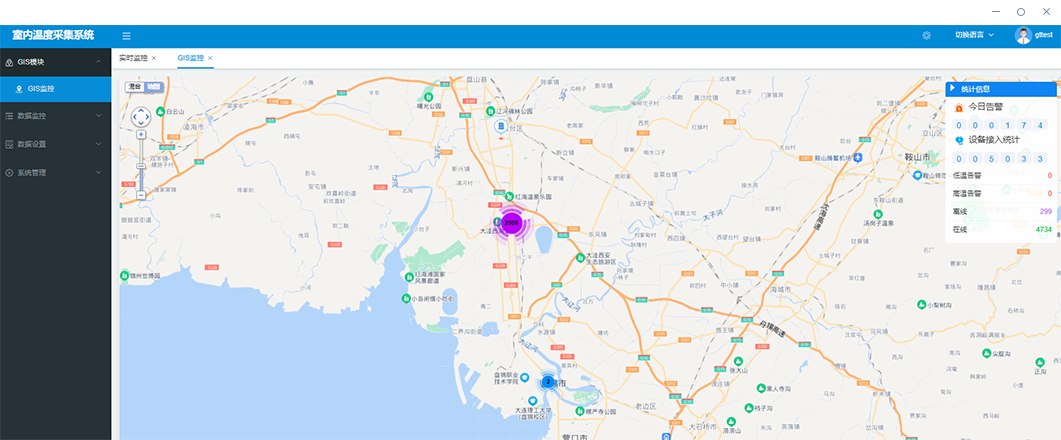

　　一、GIS模块

　　可以在地图上体现不同楼栋设备的在线离线与告警数。以及统计总数信息。

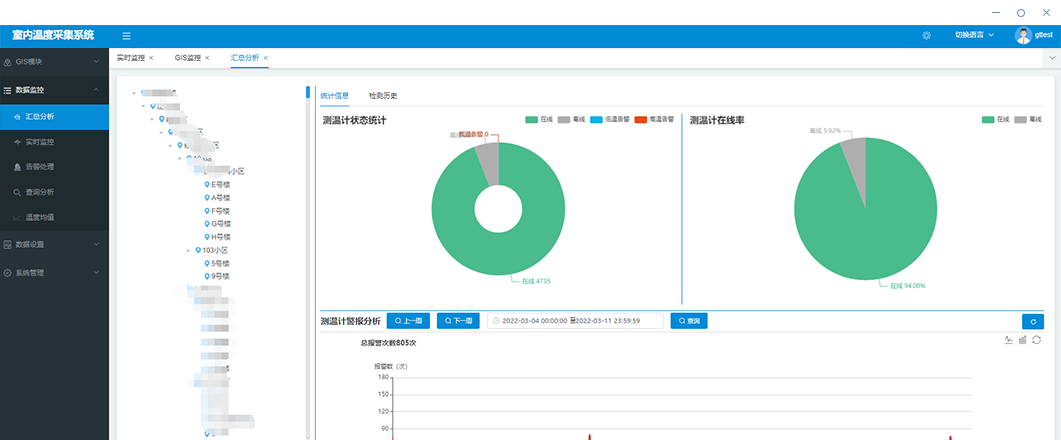

　　二、数据监控模块

　　包括查看数据的图表化展示，实时温度数据查看，历史温度数据查看，告警信息查看与处理，每个站点的温度均值计算和展示，设备参数设置，OTA远程升级等。

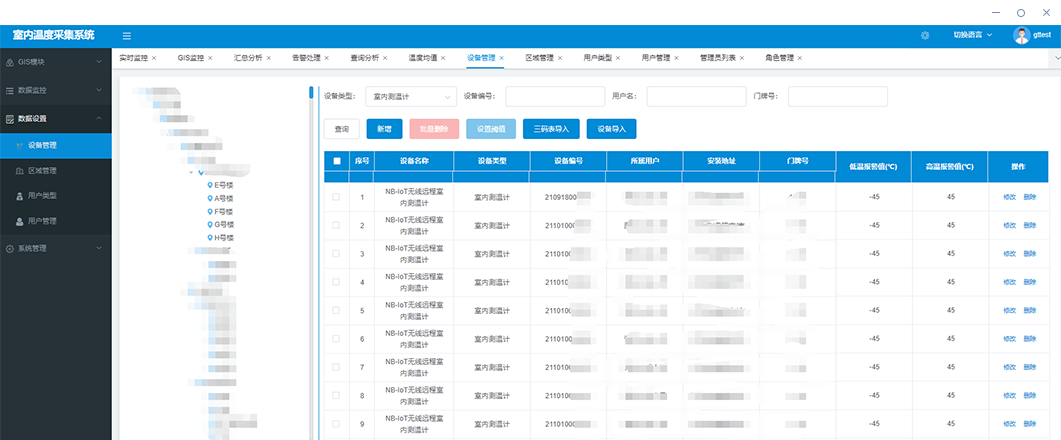

　　三、数据设置模块

　　包括设备管理，区域管理，用户管理，可以设置设备的ID等基本参数，安装区域位置信息，用户信息、并且组成关联。此外还能设置高低温阈值等。

　　四、系统管理

　　包括了账号的增删查改以及不同账号、不同角色的权限设置。四大板块相结合构成了平台丰富的功能和良好的操作体验。

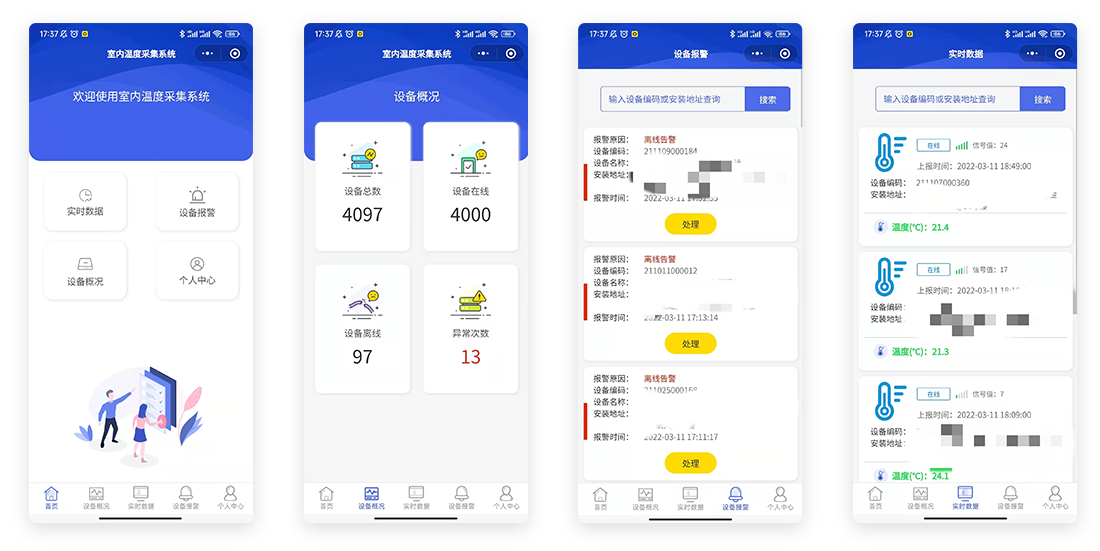

　　五、微信小程序

　　为了方便客户查看数据，移动端部署了微信小程序，可以随时随地掌握业务信息。
