燃气锅炉房控制系统

　　系统简介

　　燃气锅炉自控系统对进出水温度和压力、锅炉热表、炉膛温度、炉膛负压、排烟温度、含氧量、锅炉效率等参数的智能寻优，计算出最佳风-气比，通过对助燃风机、燃气调节阀的控制，寻找到锅炉最佳燃烧状态，提高锅炉运行效率。

　　● 改善燃烧，提高锅炉燃烧效率

　　● 节能降碳排放，降低氮氧化物排放，较少对环境影响

　　系统架构

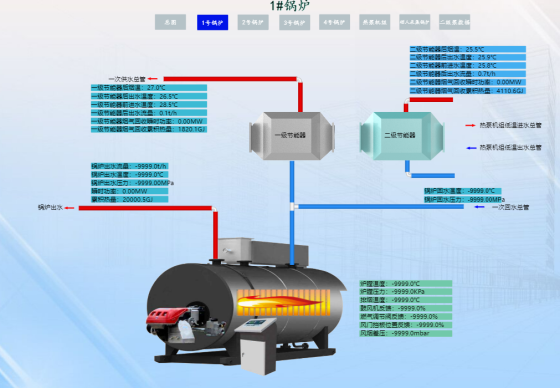

　　● 系统上位机软件采用硕人IDH智能热网监控平台，采用本地部署方式安装于客户机房服务器；、

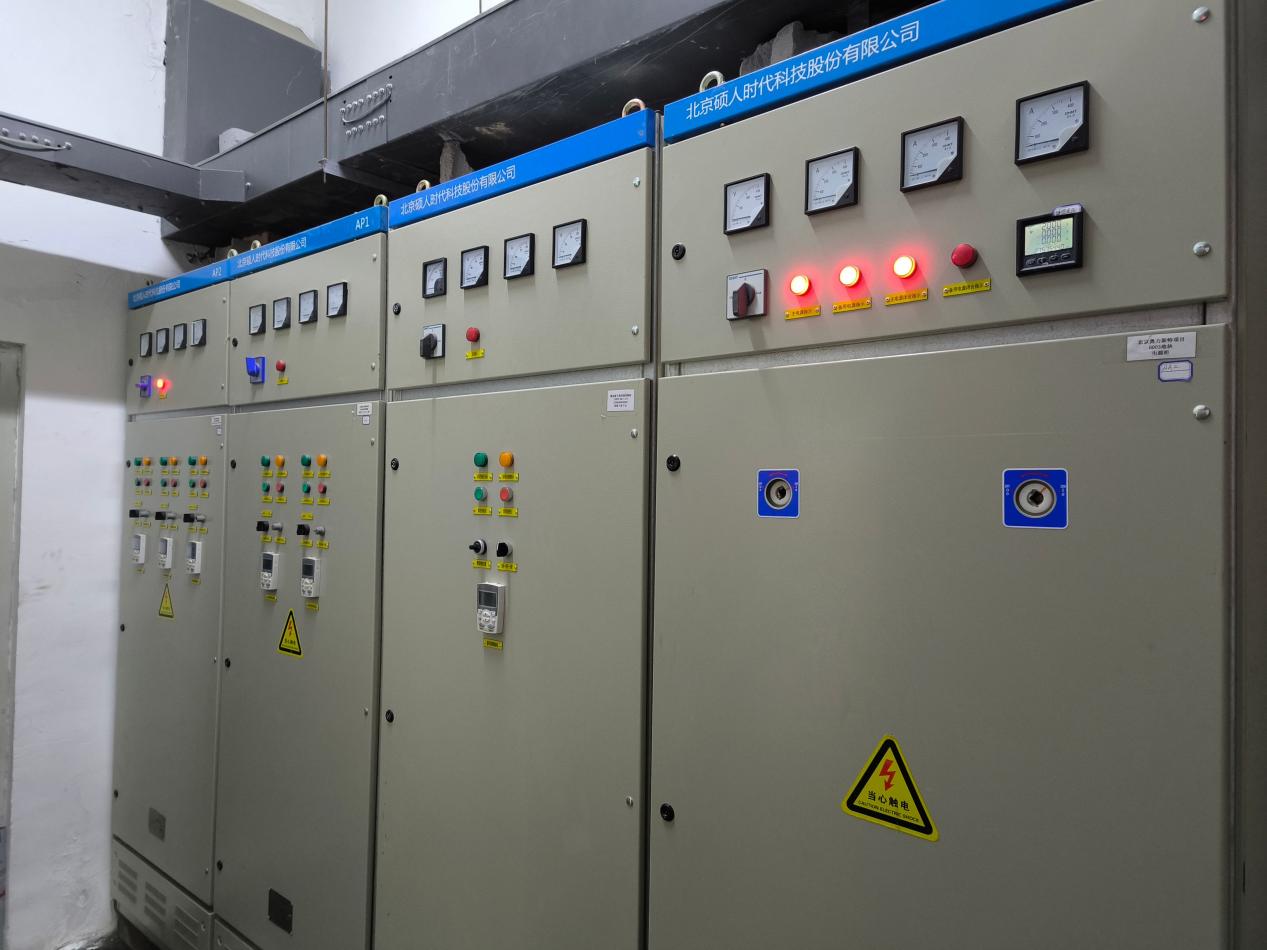

　　● 系统下位机PLC自控系统采用硕人自主研发的STEC1800和STEC3000控制器，上下位机之间的通讯采用 DTU 无线传输；

　　● 下位机自控系统和锅炉之间采用modbus-RTU方式通讯，采集锅炉控制柜上的所有运行数据，包括锅炉负荷、运行状态等，同时可在PLC控制的触摸屏上设置锅炉负荷；

　　系统功能

　　● 采集供热系统一次、二次供回水温度、压力、液位、室外温度等重要参数；

　　○ 通过modbus-RTU的通讯方式采集热表、水表的参数；

　　○ 采集循环泵、补水泵远程、运行、故障、频率、电流参数；

　　● 循环泵和补水泵为变频一拖一的控制方式，具备就地/远程两种控制模式；、

　　○ 循环泵支持手动定频、固定供回水压差、分时段定频三种控制模式；

　　○ 补水泵支持手动定频、自动压力上下限两种控制模式；

　　● 一次调节阀采用三通阀，以保证进锅炉流量，支持手动定阀位、固定供温、气候补偿三种控制模式；、

　　● 泄压阀支持手动、自动两种控制模式；

　　系统特点

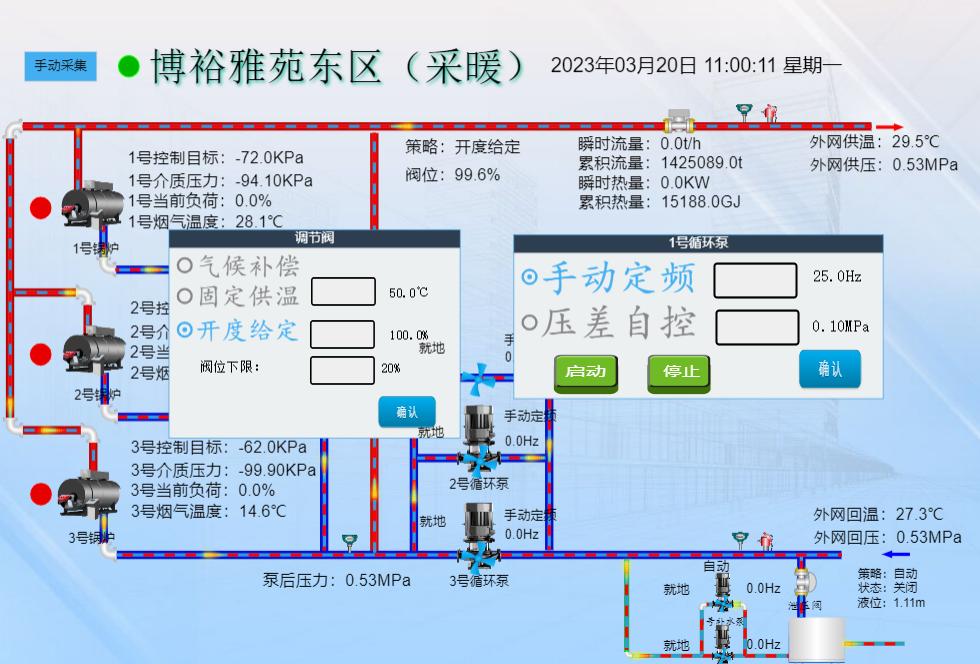

　　● 通过通讯实现锅炉房内控制系统集中化，所有供热系统相关的自控设备都可以在PLC控制柜的触摸屏进行操作，避免了司炉工在调整锅炉负荷和系统流量时来回奔波，提高了工作效率。

　　● 针对同一家热力公司有多个小型区域锅炉房的特点，通过IDH智能热网监控平台实现了锅炉的远程调控，可根据实际需要适当减少司炉工人数，通过将24小时驻场改为巡检的方式，有效节约用工成本。

　　● 通过实时上传的能耗等数据，可从管理角度对各项目的运营情况进行实时对比，对能耗高的项目及时进行分析预警及技术改造，有助于热力公司持续优化运营水平。

　　相关案例

　　项目概况

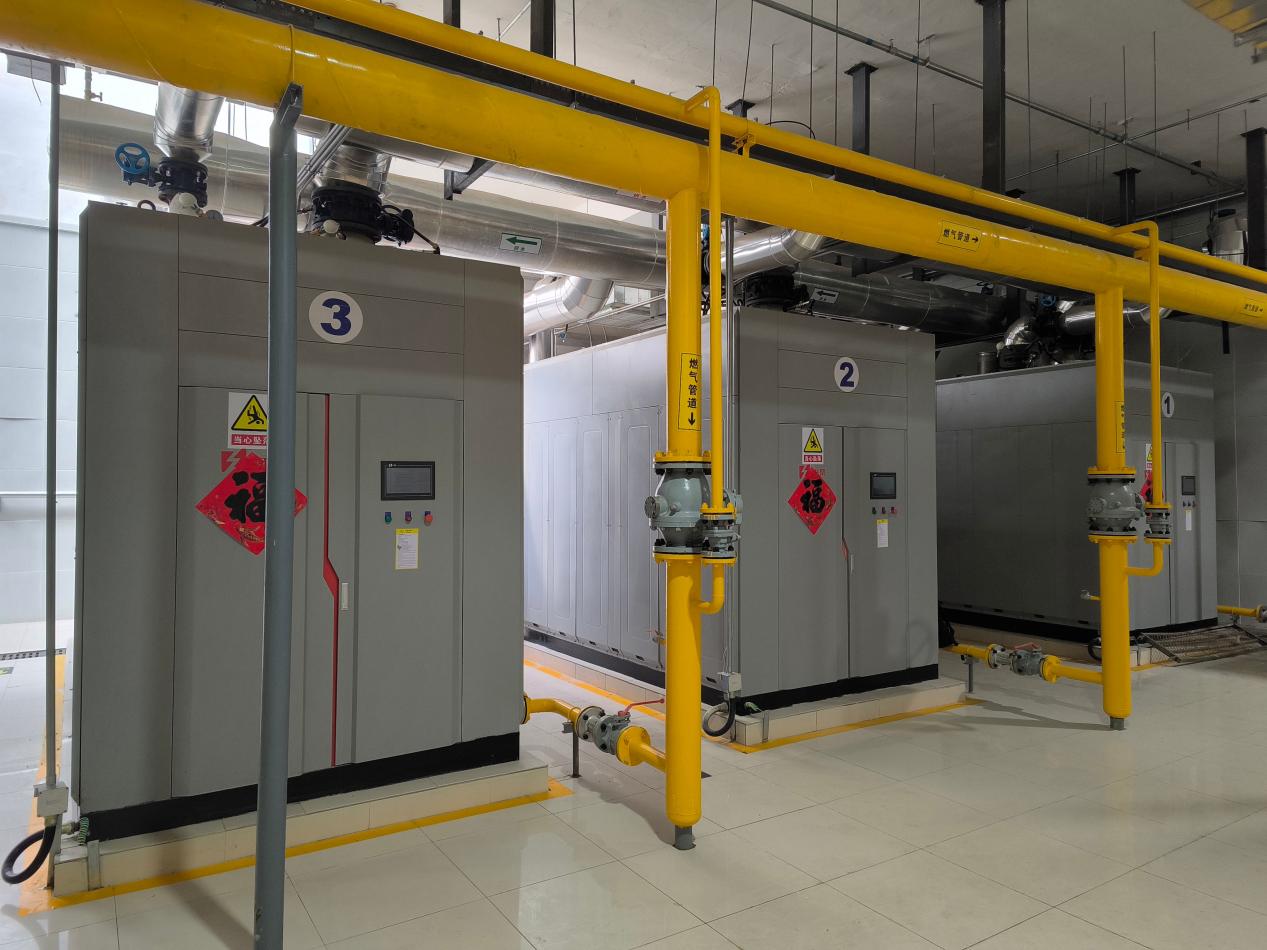

　　北京奥力斯特投资管理有限公司是一家民营热力公司，从2018年与硕人合作以来，从最开始的几座锅炉房，几十万平米的供热面积，迅速发展到目前几十座区域锅炉房，过百万平米的供热面积。

　　在硕人提供的IDH智能热网监控平台的基础上，公司不断拓展和提升公司生产系统的自动化、智能化水平，在保障居民供暖的同时，提升了公司经营效益。
