汽车白车身模态测试简介

　　白车身模态测试方案可以获取白车身结构固频、阻尼和模态振型，识别系统的模态参数，为整车结构振动特性分析和结构动力特性的优化设计提供有效依据。

　　测试系统组成

　　模态试验主要通过SignalPad模态测试模块、采集板卡、三轴加速度传感器、激振器、功率放大器、计算机、导线、石蜡、胶水、剪刀、扳手、卷尺等组成的一套完整的模态测试系统对白车身进行模态试验。

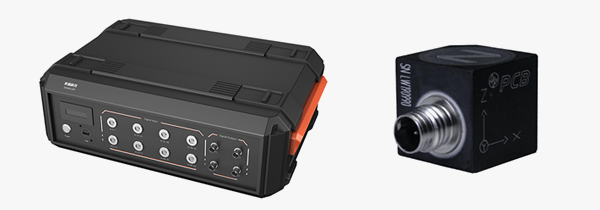

　　(左)主控箱 / (右)传感器

　　(左)激振器 / (右)功率放大器

　　测试分析软件

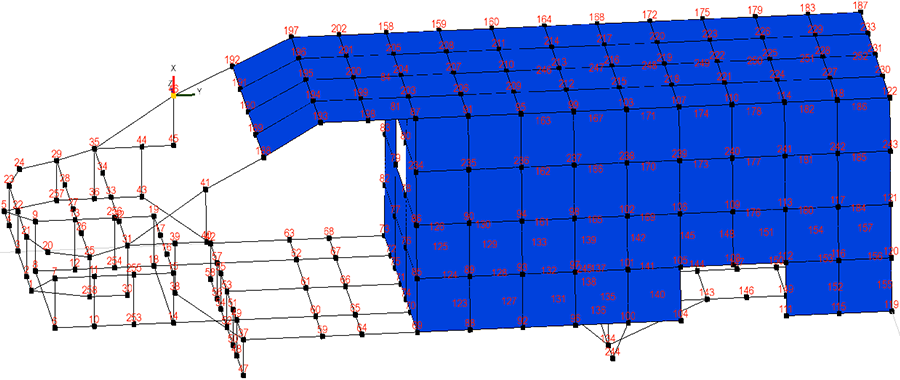

　　该模态试验方案采用SignalPad采集与分析软件中的模态测试模块进行测量，支持捶击法或激振器激励进行模态测试与分析，包括三维建模、FRF数据采集与测量、模态分析、振型相关分析、ODS与振型动画、报表生成等功能，提供模态测试与分析一站式解决方案。

　　模态结果提取

　　获取所有测试节点的频响函数，通过模态参数识别和模态提取最终获取到白车身结构的固有频率、阻尼和振型。

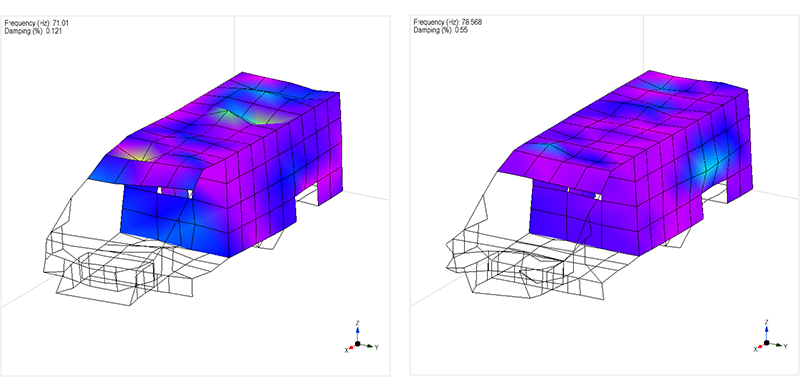

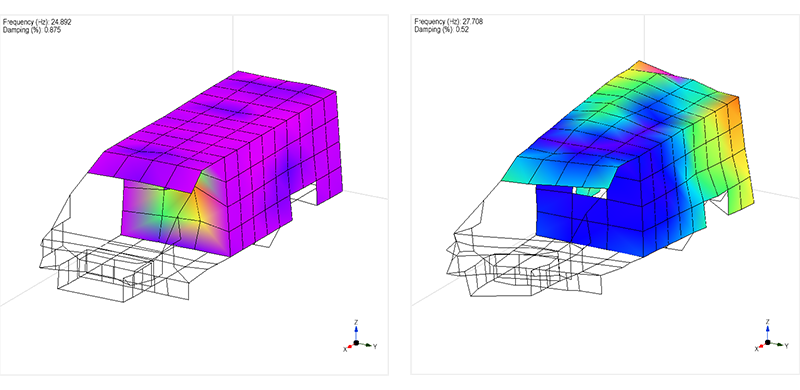

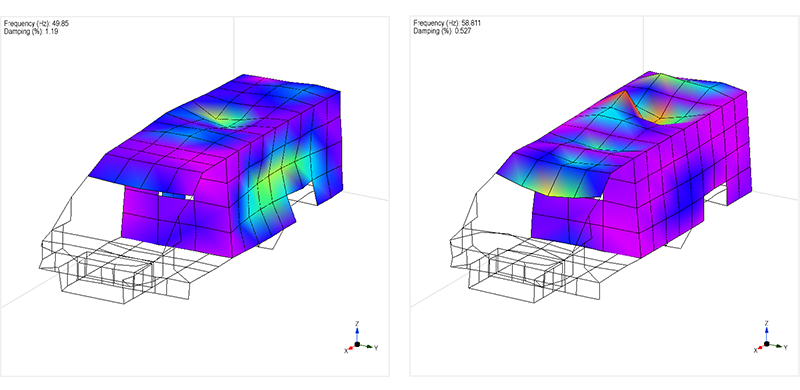

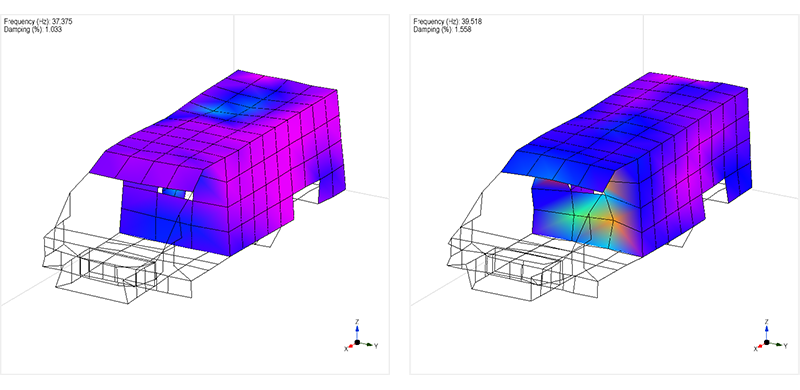

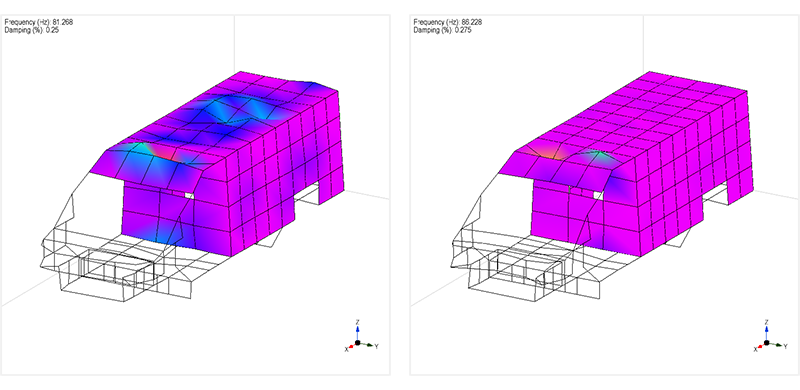

　　各阶模态频率下对应的振型图
