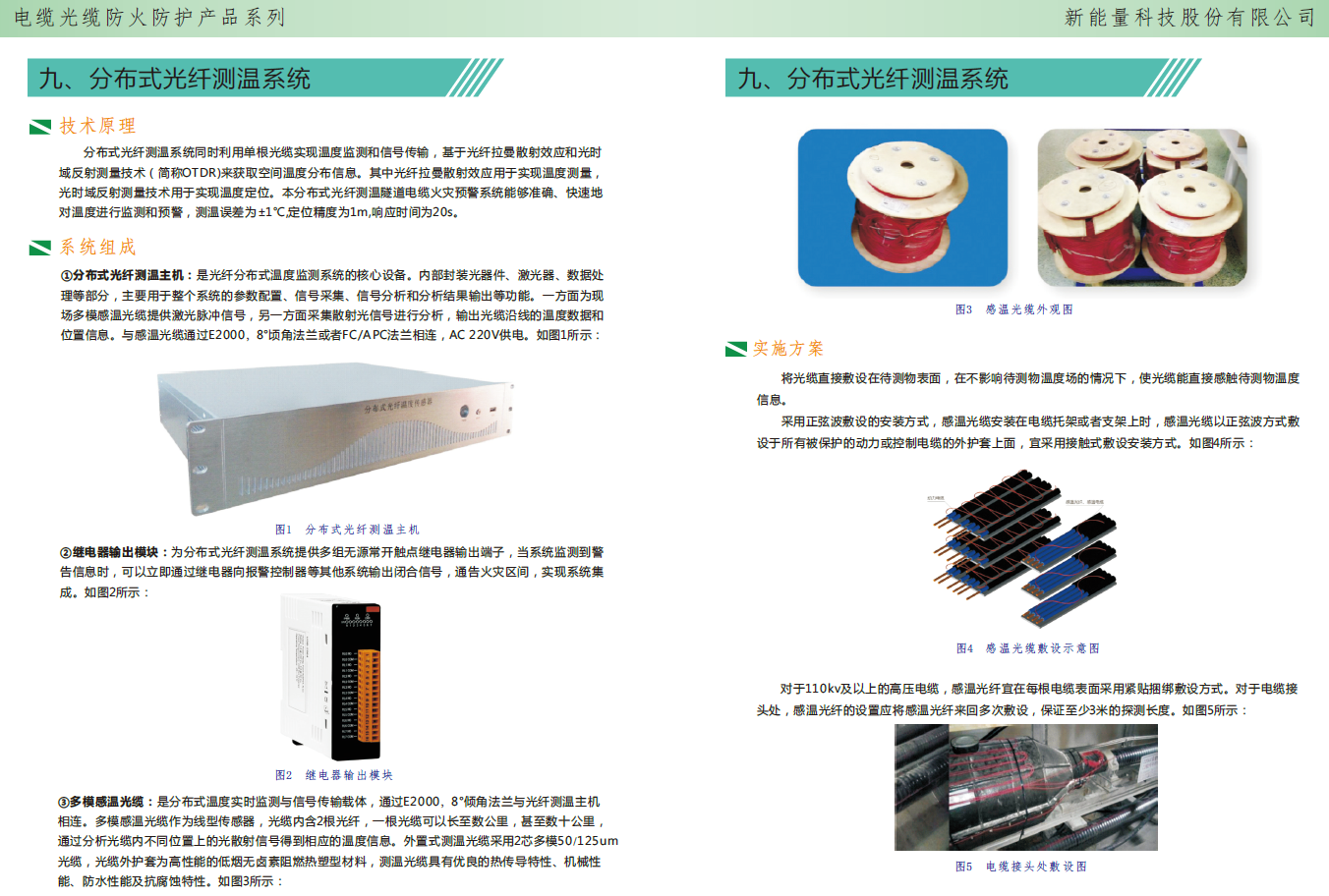

分布式光纤测温系统

技术原理

分布式光纤测温系统同时利用单根光缆实现温度监测和信号传输，基于光纤拉曼散射效应和光域反射测量技术(简称OTDR)来获取空间温度分布信息。其中光纤拉散射效应用于实现温度测量光时域反射测量技术用于实现温度定位。本分布式光纤测温隧道电缆火灾预警系统能够准确、快速地对温度进行监测和预警，测温误差为±1℃,定位精度为1m,响应时间为20s。

系统组成

①分布式光纤测温主机:是光纤分布式温度监测系统的核心设备。内部封装光器件、激光器、数据处理等部分，主要用于整个系统的参数配置、信号采集、信号分析和分析结果输出等功能。一方面为现场多模感温光缆提供激光脉冲信号,另一方面采集散射光信号进行分析，输出光缆沿线的温度数据和位置信息。与感温光缆通过E2000，8”顷角法兰或者FC/APC法兰相连，AC220V供电。

②继电器输出模块:为分布式光纤测温系统提供多组无源常开触点继电器输出端子,当系统监测到警告信息时，可以立即通过继电器向报警控制器等其他系统输出闭合信号，通告火灾区间，实现系统集成。

③多模感温光缆:是分布式温度实时监测与信号传输载体，通过E2000，8”倾角法兰与光纤测温主机相连。多模感温光缆作为线型传感器，光缆内含2根光纤,一根光缆可以长至数公里，甚至数十公里通过分析光缆内不同位置上的光散射信号得到相应的温度信息。外置式测温光缆采用2芯多模50/125um光缆，光缆外护套为高性能的低烟无卤素阻燃热塑型材料，测温光缆具有优良的热传导特性、机械性能、防水性能及抗腐蚀特性。

实施方案

将光缆直接敷设在待测物表面，在不影响待测物温度场的情况下，使光缆能直接感触待测物温度信息。

采用正弦波敷设的安装方式，感温光缆安装在电缆托架或者支架上时，感温光缆以正弦波方式刺设于所有被保护的动力或控制电缆的外护套上面，宜采用接触式敷设安装方式。

对于110kv及以上的高压电缆，感温光纤宜在每根电缆表面采用紧贴捆绑敷设方式。对于电缆接头处，感温光纤的设置应将感温光纤来回多次敷设，保证至少3米的探测长度。
