专业设计系统集成平台

　　经过多年的发展和积累，各研究设计单位的众多工程领域专家均沉淀了面向特定工程问题的设计经验与设计算法，这些算法大多经历了大量的工程验证，算法先进而独特，为产品的持续迭代发展提供了强劲动力。

　　但是这些经验与知识存在着一些不可忽视的弊端：

　　不具备图形化操作界面，不重视封装，易用性差，用户体验不佳。

　　准确输入文件繁琐且易错，与外部程序交互能力欠缺。

　　专业算法推广应用受阻，被商业软件逐步取代的趋势明显。

　　针对以上问题，如何持续提升设计经验与算法的功能与易用性，实现知识、智力资产与研发能力的沿承，避免核心工程研发工具受制于人成为亟待解决的问题。

　　基于大禹汇智公司开发的DMS-MindSpace工业信息化支撑平台，可以帮助用户搭建面向专业应用的设计与仿真系统，采用高度模块化的体系结构，可集成客户自研求解器，定制有专业针对性的界面，同时提供求解器并行化改造服务，发挥多核或集群计算机的性能优势，实现自研软件的商品化包装及推广应用。

　　应用案例一：集成供应链

　　当前工业制造企业间的竞争实际是供应链之间的竞争，仿真虚拟试验技术的发展为解决整体供应链的问题提供了契机，成为现代复杂航空产品供应链这类复杂系统设计验证的重要发展方向。利用DMS-MindSpace平台可以构建一个与实际供应链环境相对应的“虚拟试验模型”，来全面地验证和考核供应链的总体性能，模拟无法在真实环境下开展的系统级验证试验，实现实际供应链系统和虚拟供应链系统试验的“虚实融合”和“相互验证”，为整体供应链设计的发展提供了一种新的技术解决途径。然而，虚拟供应链系统的开发是一个跨部门的协同设计过程，面临诸多实际问题与挑战。具体表现为：

　　1) 生产系统仿真软件的普及与深化应用;

　　2) 生产线设计、仿真知识的积累与传承;

　　3) 大量非结构化仿真内容的管理。

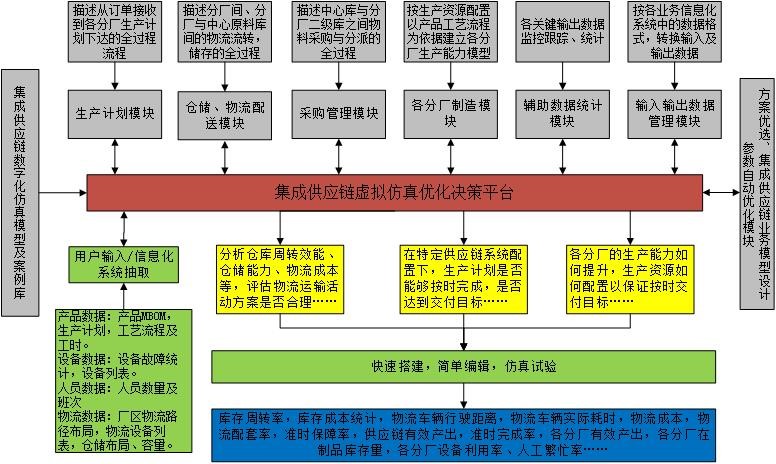

　　本项目通过DMS-MindSpace平台对原有的仿真业务管理模式进行革新，加强了对仿真数据和过程的管理，建立了统一集成框架，统一操作界面，统一流程控制，统一数据模型存储，统一数据接口标准的集成供应链仿真设计平台。

　　1) 对集成供应链系统的各个设计方案建立集成供应链的高层仿真模型，以各业务模块的能力模型为基础，以供应链中的各个主要供应链节点(生产分厂、物流执行部门、采购仓储管理部门)作为主要元素，以企业间的物流配送策略、库存管理策略作为研究对象，以产品及时交付率作为评价指标，评估各种高层供应链管理策略的优劣。建立的集成供应链高层仿真评估模型。

　　2) 以集成供应链内部各个分厂作为研究对象，建立各个分厂的详细生产能力模型，包括工厂中所用的各种资源，如地面和高架输送设备、物流通道、加工设备和操作人员。基于工厂的布局、工艺过程开展各类仿真进行各个分厂单点的能力分析与优化：

　　A. 对各分厂进行各种生产系统组织方案的优化选择评估。

　　B. 通过仿真模型的方案预演预测各个生产组织模式下的瓶颈环节，对生产资源的能力规划投资方案进行定量分析评估。

　　C. 通过仿真模型进行生产线压力测试，预测各分厂生产线的极限产能。

　　D. 抽取关键零部件进行厂内物流系统设计，选取厂内物流的最佳配送策略与路径。

　　E. 整合供应链的高层模型与各个分厂的详细模型，组合成为最终的详细集成供应链模型，以供应链高层模型为基础，把模型中各个分厂节点替换成为各分厂的详细能力模型，最终组合成为集成供应链的详细模型，以进行仿真分析、验证、优化与评估。

　　应用案例二：螺纹系统拓扑优化设计系统

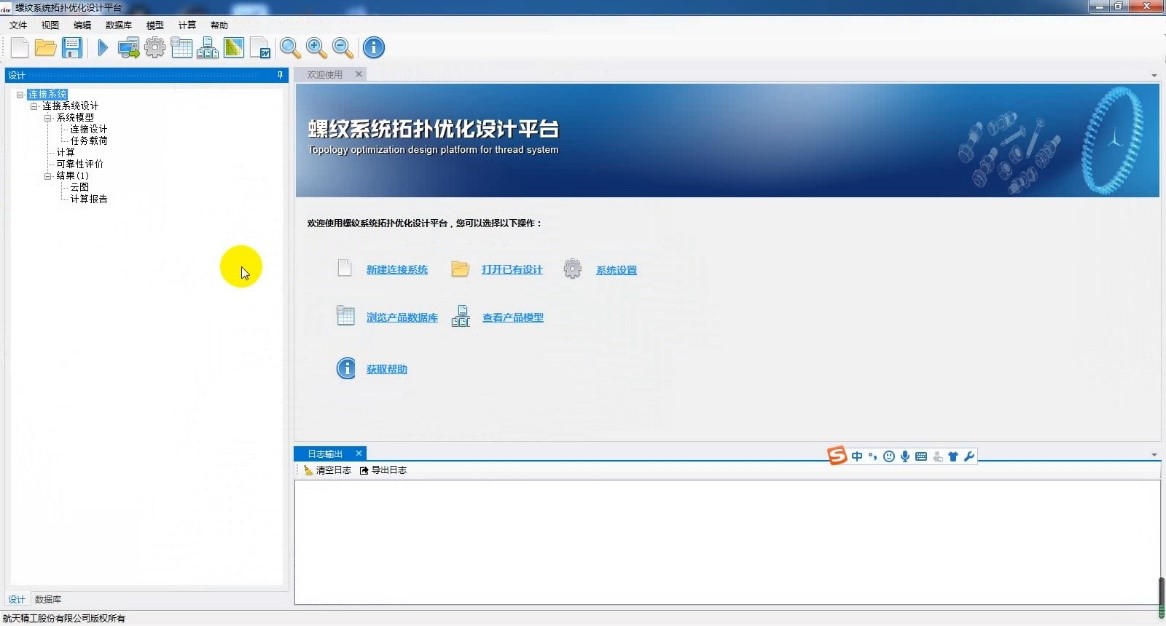

　　利用DMS-MindSpace平台将螺纹系统拓扑优化设计方法进行封装集成，开发具备独立界面、通用性强、操作简便的螺纹系统设计仿真系统。软件封装了紧固件传统设计方法及基于可靠性的设计方法，能够便捷实现对模型及设计工况数据的更改，实现螺纹系统多设计方案的自动求解，自动评价计算结果，将设计及仿真工作自动化，提高工作效率。

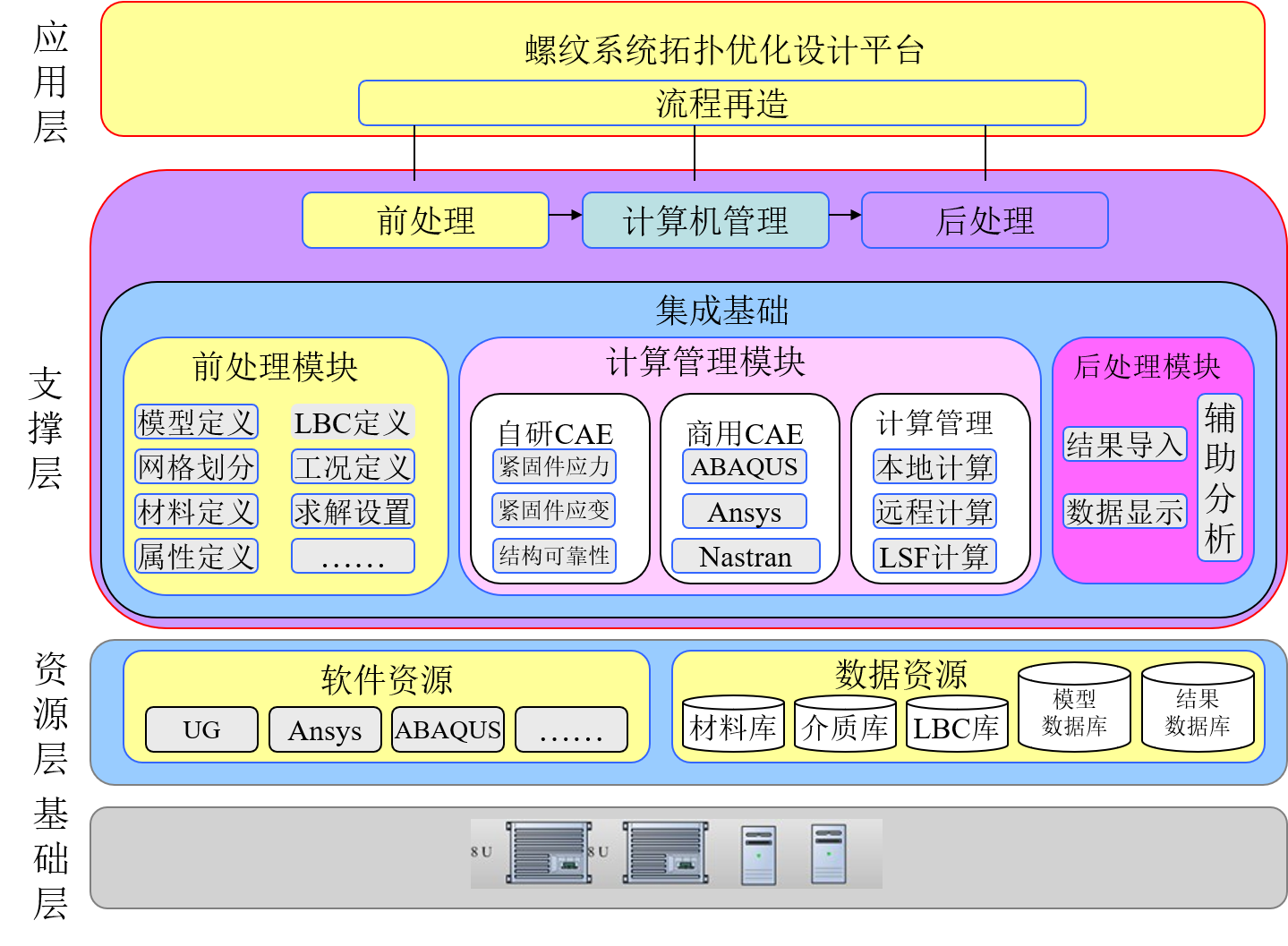

　　自研算法集成

　　表示层(UI)：位于最外层(最上层)，最接近用户。用于显示数据和接收用户输入的数据，为用户提供一种交互式操作的界面。

　　业务逻辑层(BLL)：主要是针对具体问题的操作，也可以理解成对数据层的操作，对数据业务逻辑处理。如果说数据层是积木，那逻辑层就是对这些积木的搭建。此层封装了各种计算模型及求解算法。

　　数据访问层(DAL)：主要是对非原始数据(数据库或者文本文件等存放数据的形式)的操作层，为业务逻辑层或表示层提供数据服务。

　　后处理集成

　　后处理集成第三方后处理工具和自编后处理算法。

　　数据后处理中云图、动画、等值线图等的生成与视图显示通过集成的第三方后处理工具来完成。

　　对于曲线生成、曲线对比、极值计算、对数计算等数据分析工作主要通过自编后处理算法来实现，也支持在第三方后处理工具完成。

　　产品数据库集成，产品数据轻量化在线浏览

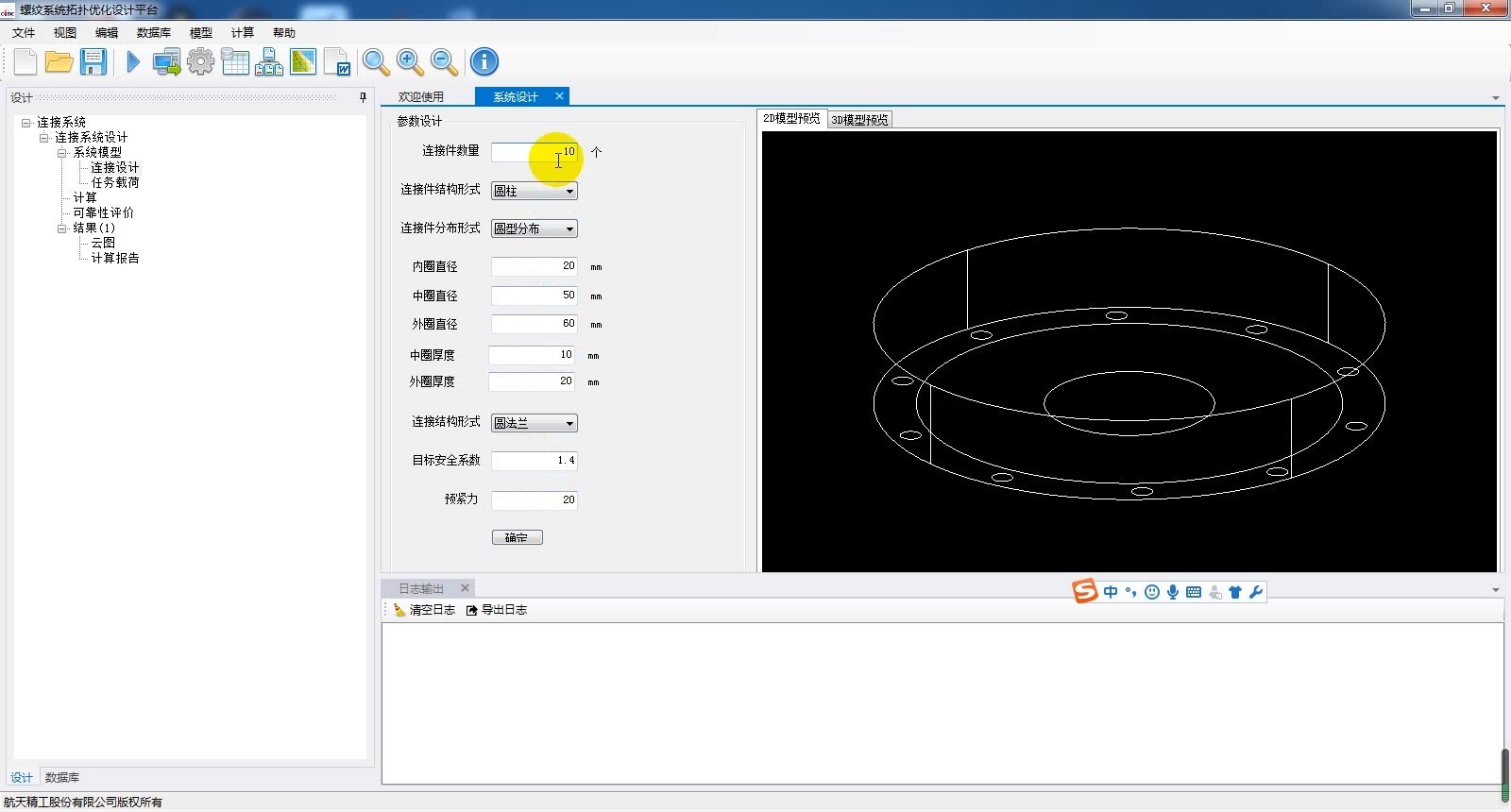

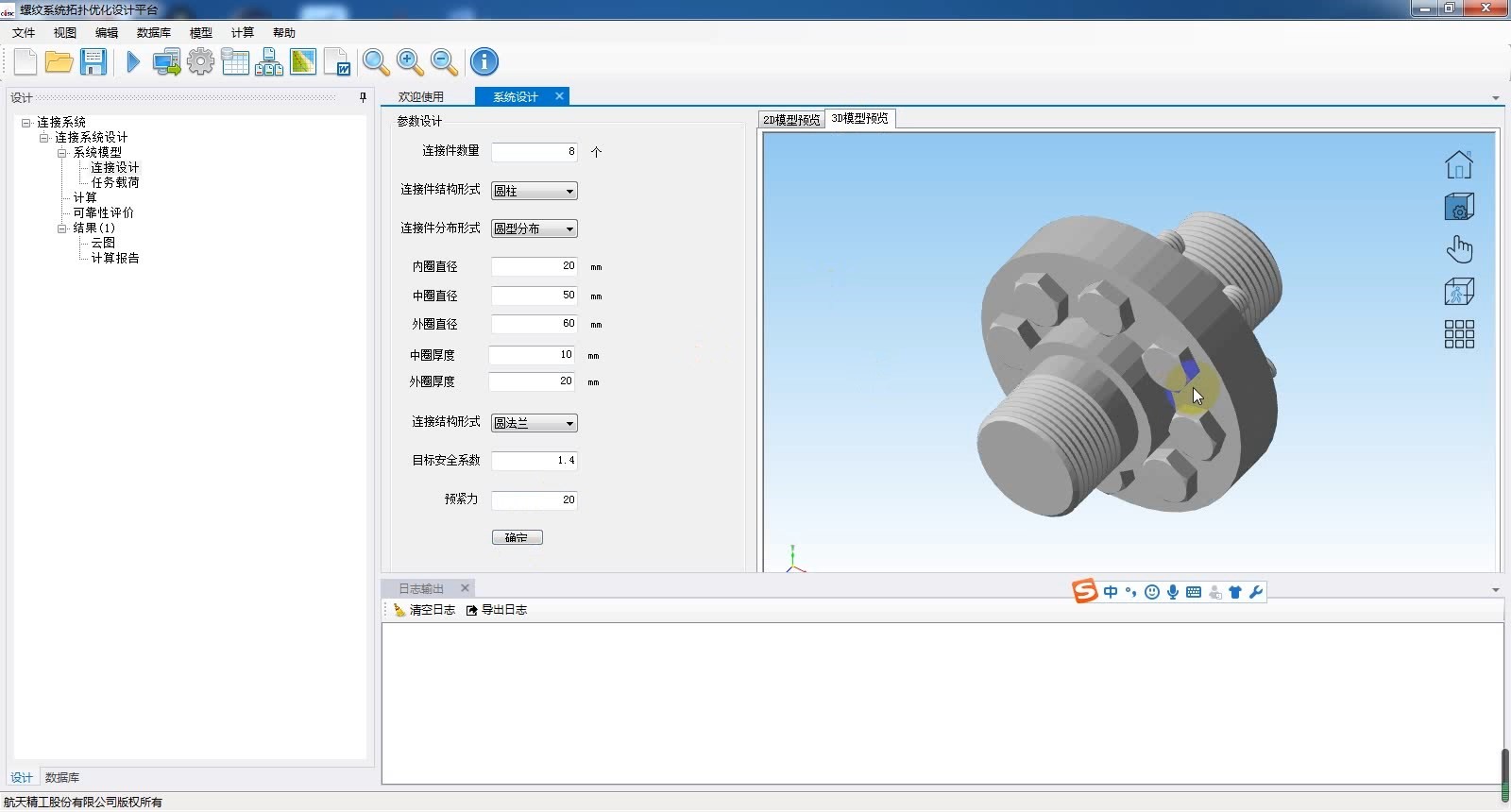

　　连接系统参数化设计

　　载荷边界条件自动化运算

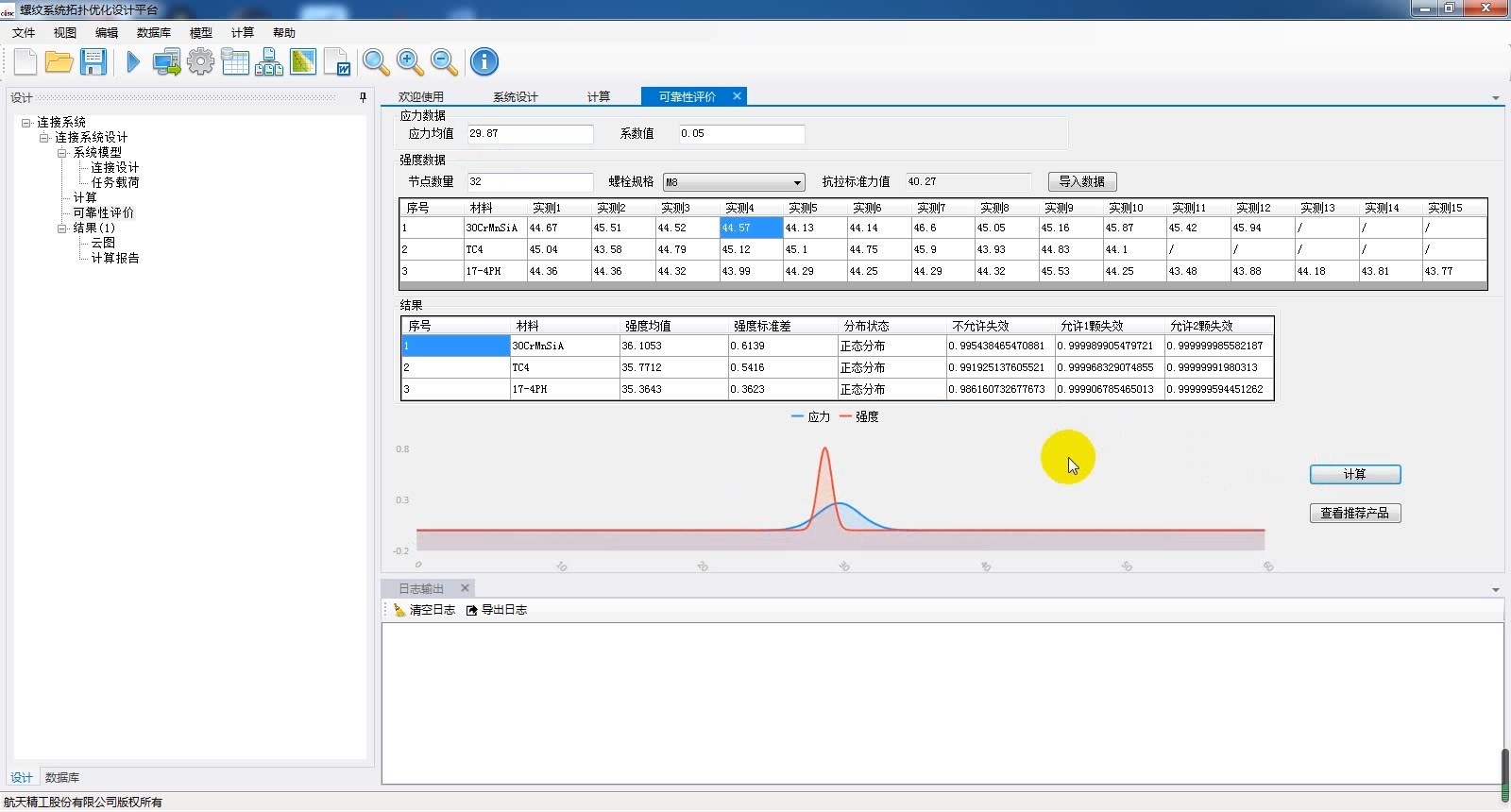

　　基于可靠性的系统设计与产品推荐
