SEE Electrical在装备制造业的应用方案

　　装备制造业的特点与发展趋势

　　进入21世纪后，工业发达国家将装备制造业置于更为优先发展的战略地位，不仅体现在装备制造业占本国工业总量的比重、资本积累、就业贡献等指标上均居前列，更体现在装备制造业为新技术、新工艺、新产品的开发、设计和生产提供重要的物质基础。装备制造业处于工业的核心地位，没有强大的装备制造业，就无法实现工业化和现代化。

　　近年来，在经济全球化和资本自由化的双重影响下，国际装备制造业的产业结构发生了重大变化，主要体现在：国家之间的产业结构存在明显差异，工业发达国家逐步退出劳动密集型和高劳动强度的制造。产业结构调整的重点是高技术化、高附加值化和高服务化，国际产业转移步伐加快，产业布局调整逐步深化。

　　新理论、新技术手段引领产业的持续发展：智能化和模块化设计是新的设计方法研究方向;三维设计和机电一体化设计正成为机械设计的标准，派生出新的装备制造技术;新材料的开发应用，推动了装备制造技术的发展。

　　装备制造业电气设计存在的问题：

　　 重复性：项目设计中重复性工作多，不能科学规划项目，无形中增加了工程师的工作量;

　　 效率性：修改图纸比较麻烦，差错率比较高，设计效率低;

　　 周期性：项目设计周期长，随着项目数量的增加，缩短项目设计周期迫在眉睫;

　　 发展性：随着企业的发展，产品更加复杂，电气设计的要求也越来越高，现有的工具已经不能满足 我们的需求;

　　 统一性：无法将项目中的所有数据进行有效的统一管理，影响企业的进一步发展;

　　 协同性：无法实现机械和电气的一体化设计;

　　 智能化：无法实现批量自动修改，需要手动统计、更新项目中产生的大量数据信息，容易造成漏改、 漏换等现象，给企业带来损失;

　　 标准化：设计过程中无法形成制度化的项目标准，企业标准化实施困难、缓慢，影响企业信息化的实现;

　　专业化：对外尤其是国际性企业要求图纸的专业化、国际化和规范化非常高，现有的设计工具会影响企业国际化目标的实现。

　　SEE Electrical给予装备业新的未来：

　　设计图纸的管理

　　SEE Electrical 具有项目管理功能，在打开或新建项目后可以方便的查看及修改项目信息(如设计信息、制造商信息等)和页面信息(如页面设计人员、页面说明等)。

　　真正意义上的电气设计

　　区别于传统AutoCAD的图形化设计，SEE Electrical 提供了独立的数据库，可以在自身的数据库中方便而准确的实现数据的动态实时更改。软件不仅提供了实时更改功能，也考虑到在项目修订后(例如删除项目中某符号)会出现元件编号不规律现象，并针对此现象提供对元件的“重新编号”功能。

　　完善的图形符号库

　　SEE Electrical提供丰富的IEC，IEEE，JIC，GB等标准的图形符号库 (包括常见的元器件和附件符号)，此外由于采用了零散性管理模式使得设计交流变的异常简单，客户可以自由的新建、修改、删除符号或符号文件，尤其重要的是在SEE Electrical中，非标符号的定制非常简便，只需对图形做块定义即可完成，避免了客户花费大量时间去创建符号属性。

　　元器件库涵盖：Siemens、AB、ABB、OMRON、Mitsubishi、GE、Honeywell、Modicon等众多知名厂商。上述信息库需实现分类别和分厂商等多种管理和检索方式，支持用户将项目锁定在某一自定制的元器件库(如常用元器件库)。

　　此外，软件在数据录入时可以直接通过Excel批量导入，更加快捷、方便。

　　维护期内的客户更可以通过登录IGE+XAO公司的专有平台去更新设备信息。

　　便捷的设计方式

　　原理图完成后能够智能的实现符号、端子、电线、电缆等的自动编号功能。

　　软件提供一个自定义命名规则的设置，可以方便用户自己设定企业特有的规则。

　　 表单化设计

　　SEE Electrical软件为电路图的绘制提供了更高级的解决方案：自动生成电路图。可以通过Excel所填写的内容自动生成电气原理图。

　　此外，软件的数据库编辑器可以对数据进行批量的处理，例如元件和端子的重新编号，元件属性的修改，页面属性的批量更改，报表的批量更新。

　　设计标准化

　　SEE Electrical软件可以灵活而方便的实现客户化信息的定制，可以为企业专门定制页面模板、报表模板以及项目模板。即便是后期更改，也很方便，而且操作简单，甚至设计者可以在简单培训后能够自行设计更改。

　　查错功能

　　SEE Electrical不仅提供多种查错工具，例如重名检查、触点溢出检查、PLC连接检查等，而且在设计人员设计电路图时实时提醒，最大限度的减少错误发生的可能性，从根本上做到防微杜渐。

　　自动生成表单

　　SEE Electrical可以方便的自动生成各种表单，例如接线信息(参看图1)、电线电缆信息(参看图2、图3)、以及端子连接信息(参看图4);甚至，软件还可以生成多种图形化报表(参看图5)，使得接线工人更容易理解，接线更准确。

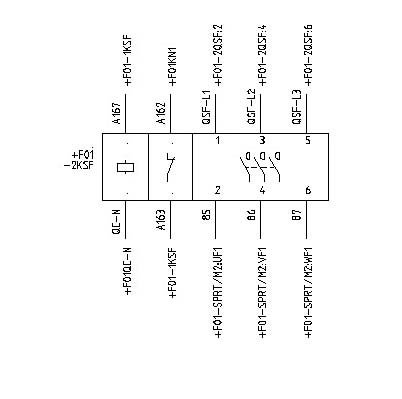

　　图(1) 接线图

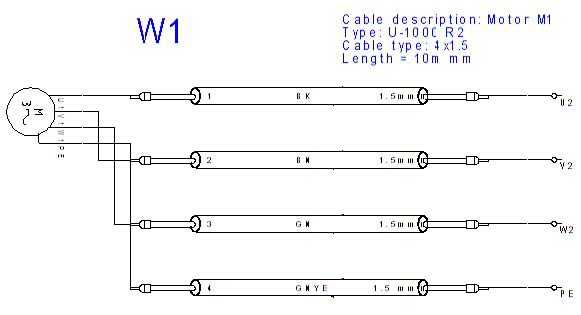

　　图(2)电缆接线表

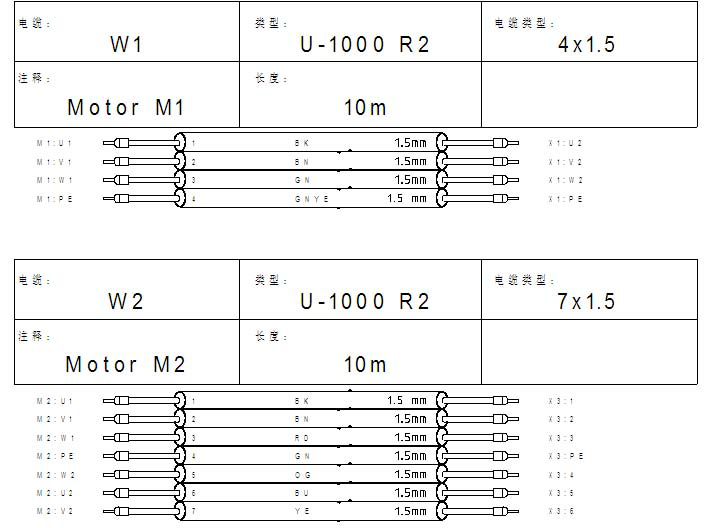

       图(3) 电缆表

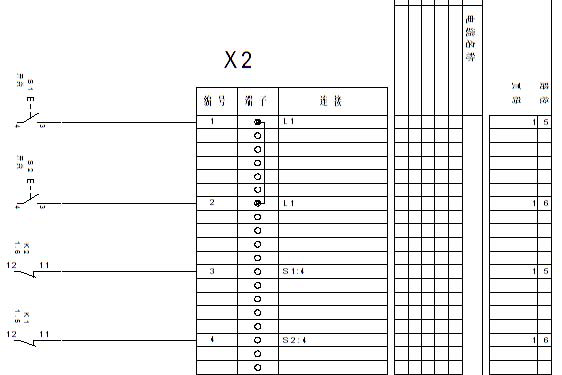

　　图(4)端子接线图

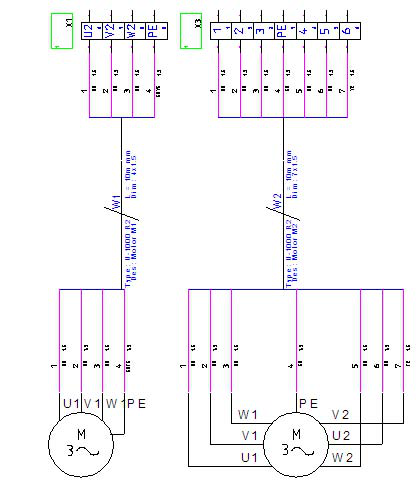

 图(5) 电缆端子排接线图

　　便捷的PLC设计

　　SEE Electrical在PLC设计完成后，可以生成详细的PLC I/O 列表(参看图6)，也可以将此数据导入到Excel中。

　　为了方便设计，软件提供了从Excel导入PLC以及I/O列表信息并按照需求分配信息，使得设计更专业，更便捷。

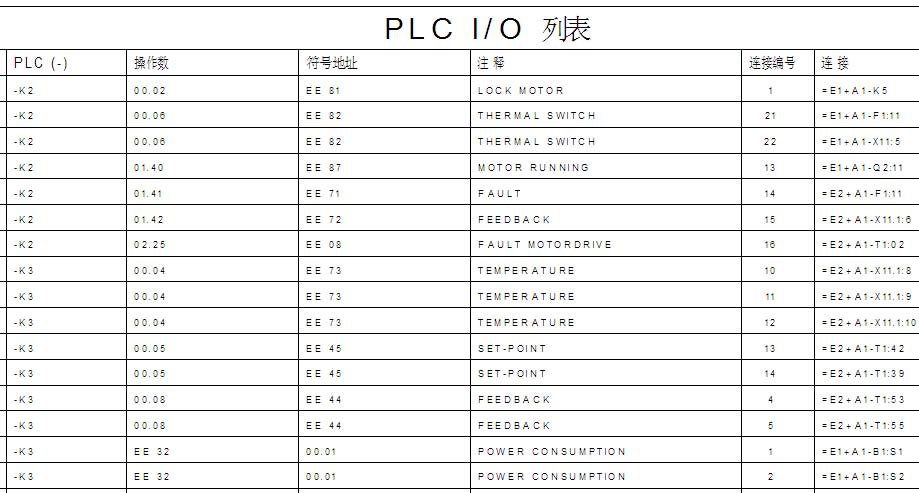

图(6) PLC I/O列表

　　 模块化设计

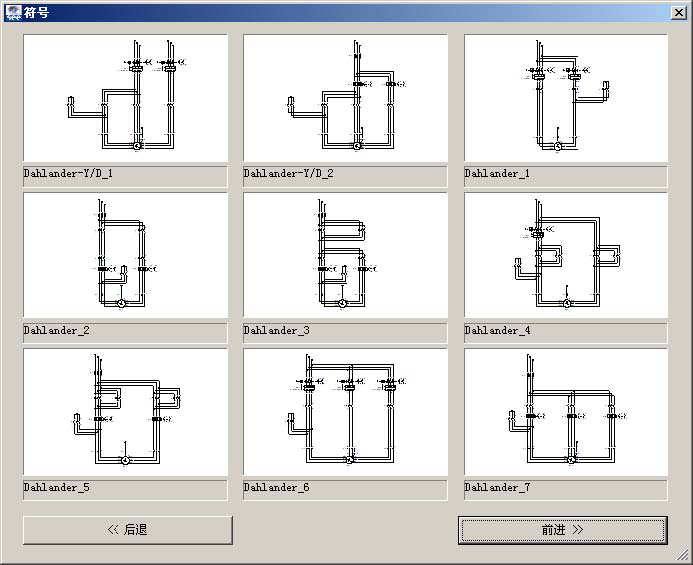

　　SEE Electrical软件的符号库除了能够存储单独的符号之外，还可以方便的将多个符号组合为“宏”(参看图7)。这样，电路图可以模块化存储和使用。同时，所存储的宏中每个元件仍然是相互独立拥有电气属性的，在电路图中多个宏可以自动连接，成为新的电控图。图中的交叉参考、器件号、页码、端子信息等可以按照软件设置的编号规则自动更新。

       便捷的交互接口

　　SEE Electrical软件具有同AutoCAD双向兼容的功能，可以在SEE Electrical中打开DWG格式文件，也可以将SEE Electrical页面保存为DWG格式图纸(参看图)。软件还可以将页面保存为图片格式甚至是矢量图EMF格式。另外软件可以将页面或者整个项目保存为PDF格式，或者用于网页发布的DXF格式，在交叉索引中保留导航功能，例如从继电器线圈导航到触点所在页面。

　　项目管理模块

　　SEE Electrical软件是一个专业的电气设计软件，配合SEE Project Manager(SPM)可以方便的实现项目的生命周期管理。在项目协同操作过程中，设计人员可以在服务器中检出项目用于浏览或修改，根据不同的使用权限，设计者可以实现对项目的操作，但是所有操作时间和操作人信息都会及时保存。

　　SEE Electrical软件与其他软件有所区别，并不是在设计完成之后才实现页面、文件、页码、图号等的统计工作，而是在设计者设计的同时自动或半自动的实现了，所以不会使得设计者再花费过多的时间处理，真正的贯彻设计者“专注于设计”的专业理念。

　　此外SEE Electrical提供了机电一体化设计的解决方案，可以将电气设计的信息传递给三维设计平台，实现三维布置和三维布线，解决了原来机械电气设计相脱节的问题。
