SOLIDWORKS参数化应用-模型

  模具产品大部分都是以产品模型来作为驱动条件生成的,那像这种类型的模型如何实现参数化呢?

  其实我们转换一下思路就行了,产品模型也可以转化成参数,这样我们就还是可以使用参数来驱动模型变化了。剩下的步骤就和我们之前说过的一样了。

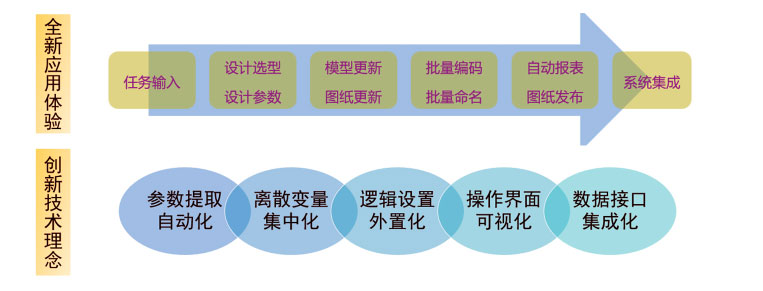

  SolidKits.AutoWorks是一款设计自动化软件,其核心是参数化设计工具。使用者仅仅通过输入任务参数,即可自动完成整个设计改型流程的所有工作任务,生成图纸、BOM等完整交付物,而且可以与其他系统进行集成,比如PDM/ERP/MES等。

  首先我们需要设定条件的选择,比如产品的长、宽、高等,然后根据选定的条件,设置模型内部的变化逻辑,这里要确保的就是逻辑准确和关联全面,将这些逻辑关系写入到参数表中后,并导入SolidKits.AutoWorks软件中,就可以实现模具模型的变化了。

  使用时的操作步骤也非常简单,选择产品之后,点完成选型,修改参数值之后,点计算参数,然后点更新产品,就可以看到模型再变化,更新完成后的模型就是我们需要的模型了。
