>>系统概述：

　　道路交通治安卡口监控系统是指依托道路上特定场所，如收费站、交通或治安检查站等卡口点，对所有通过该卡口点的机动车辆进行拍摄、记录。将抓拍照片与视频上传各地交警大队，再汇聚上传至城市交通数据中心。对违章驾驶、超速加速、车辆追踪处理的一种道路交通现场监测系统。

　　>>系统简介：

　　浙江丽水第一期工程已建成21个城市主要出入口治安卡口，其中外围卡口13个、道路卡口8个。本项目将建设新的高清卡口监控系统，增加建设50个高清治安卡口，并对第一期已建成的6个出入浙江丽水的重要卡口和前置卡口进行高清化改造。整个卡口系统具备报警、查询、数据对比，违法车辆处理，套牌车辆分析，倒查跟踪，时钟同步、基于GIS的显示和数据检测，系统监控、视频点播、数据挖掘分析，车辆轨迹分析等功能。

　　本系统采用了两层式星型千兆拓扑结构，满足现在高清摄像对高带宽的要求。在现场接入层采用了采用工业级8+2G光电复用以太网交换机UT-6208，在中心监控层采用的是全千三层网管型机架式工业级以太网交换机UT-68228。现场接入层的UT-68228工业以太网交换机：一方面，将嵌入式控制主机的抓拍信号转发给摄像机；另一方面，将摄像机抓拍的车辆信息上行至监控中心。

　　前端抓拍的车辆信息，经过监控中心的识别服务器识别车辆的车牌信息。此种星型组网拓扑结构，扩展性非常的强，可将一期治安卡口改造接入整个卡口系统中来；在前端采用的是带光口的工业以太网交换机，彻底解决了由于大量使用光纤收发器而造成网络节点过多的问题；采用了工业级以太网交换机，EMC性能显著，且宽温及防尘设计，使得整个传输网络高速稳定。

　　>>解决方案：

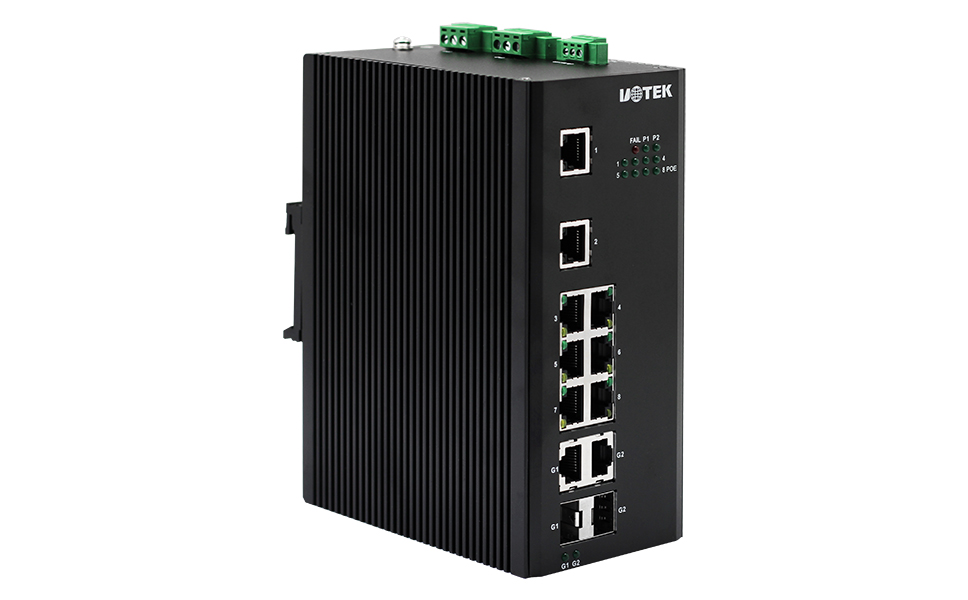

　　A．采用UT-6208工业级8+2G光电复用以太网交换机

　　》配有2个千兆光纤端口（和2个千兆以太网端口），可选4个100BaseFX端口，最多8个100BaseT(X)端口，最多可提供8个POE口输出。

　　》可以为IEEE 802.3af/at设备（PD）供电，消除了额外的布线需求。

　　》LED指示灯：P1、P2电源指示灯，FAIL电源故障灯, G1、G2千兆光纤指示灯，F1～F4百兆光纤指示灯，POE指示灯，RJ-45指示灯。

　　》报警触点：一路继电器输出，常开常闭 容量1A @ 24VDC。

　　》支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等协议

　　》IP40防护等级，导轨安装

　　》工作温度-40℃~85℃

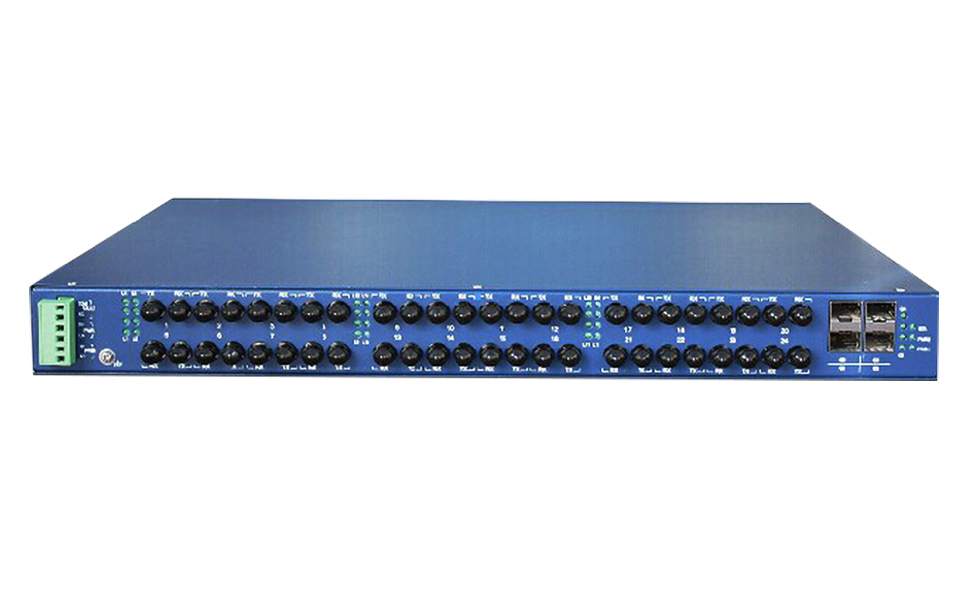

　　B．采用UT-68228全千三层网管型机架式工业级以太网交换机

　　》支持4个1000BASE-X(SFP)端口，8个1000Base-T端口，自动侦测，全/半双工MDI/MDI-X自适应,Console接口RS-232

　　》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余环网保护

　　》输入电压DC 12-48V,冗余双电源输入接线端子

　　》电源AC 220V，CE/FCC认证

　　》标准19英寸1U金属机箱安装

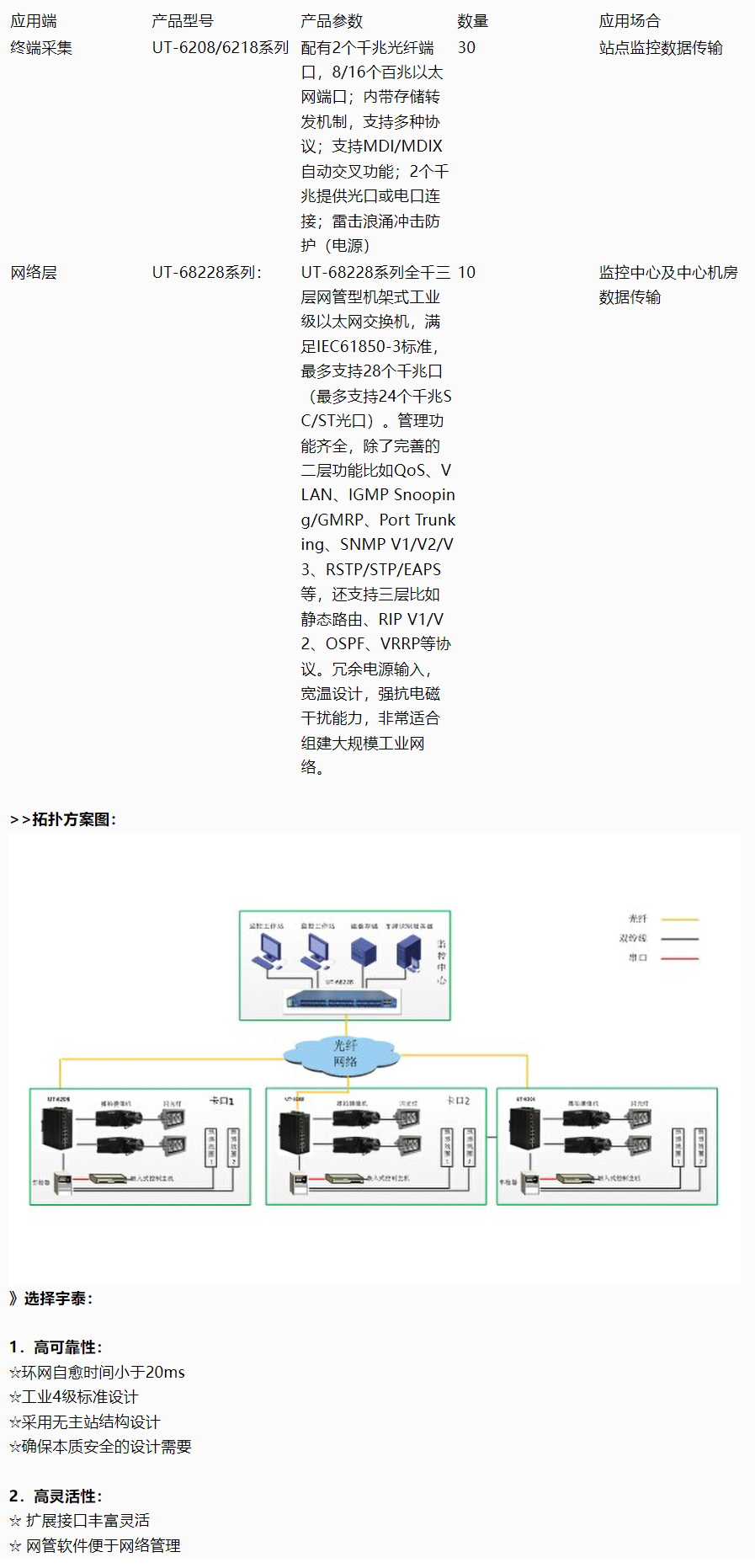

　　>>主要设备：
