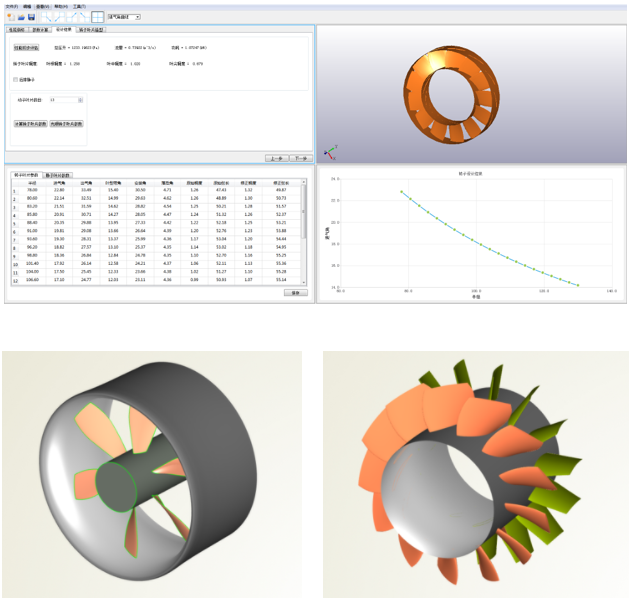

轴流风扇设计

南京天洑依托自主研发的轴流风扇设计软件AIFan以及多年的行业经验,可以进行各类轴流通风、散热及推进风扇的设计工作。可以依据流量、压升等性能指标要求完成轴流风扇叶轮及涵道等结构的设计。

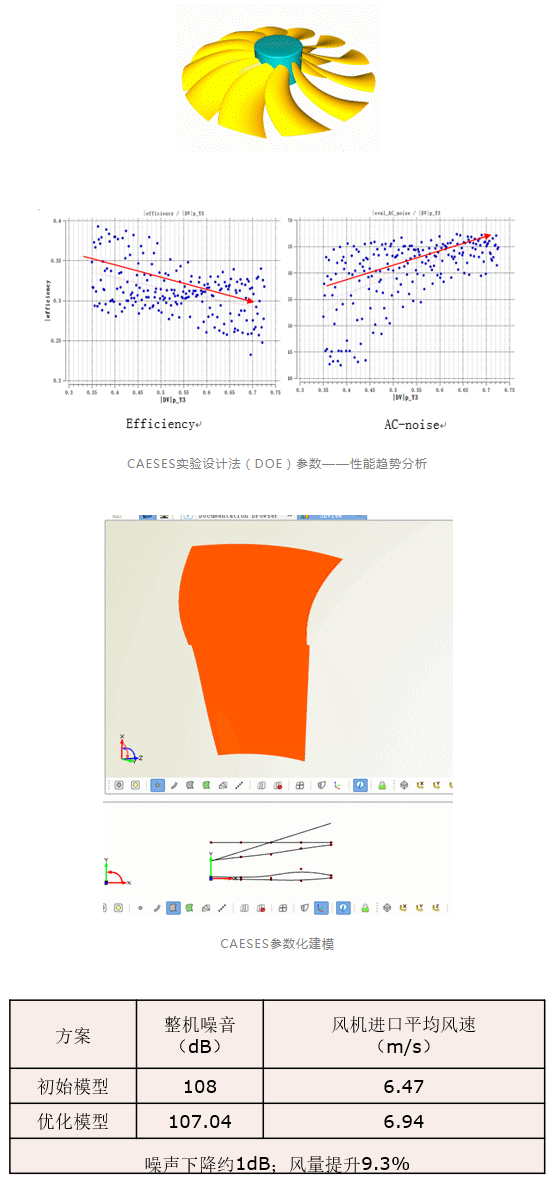

轴流风扇性能优化

通过全参数化建模及优化设计软件CAESES,对轴流散热风扇进行参数化建模及优化设计,大幅提升了初始风机的风量,同时降低了风机在系统中运转时的噪音。优化得到的风扇性能超过国外同等风扇水平。

同时得到了大量模型参数对性能的影响趋势图,对以后的设计优化有很好的指导作用。

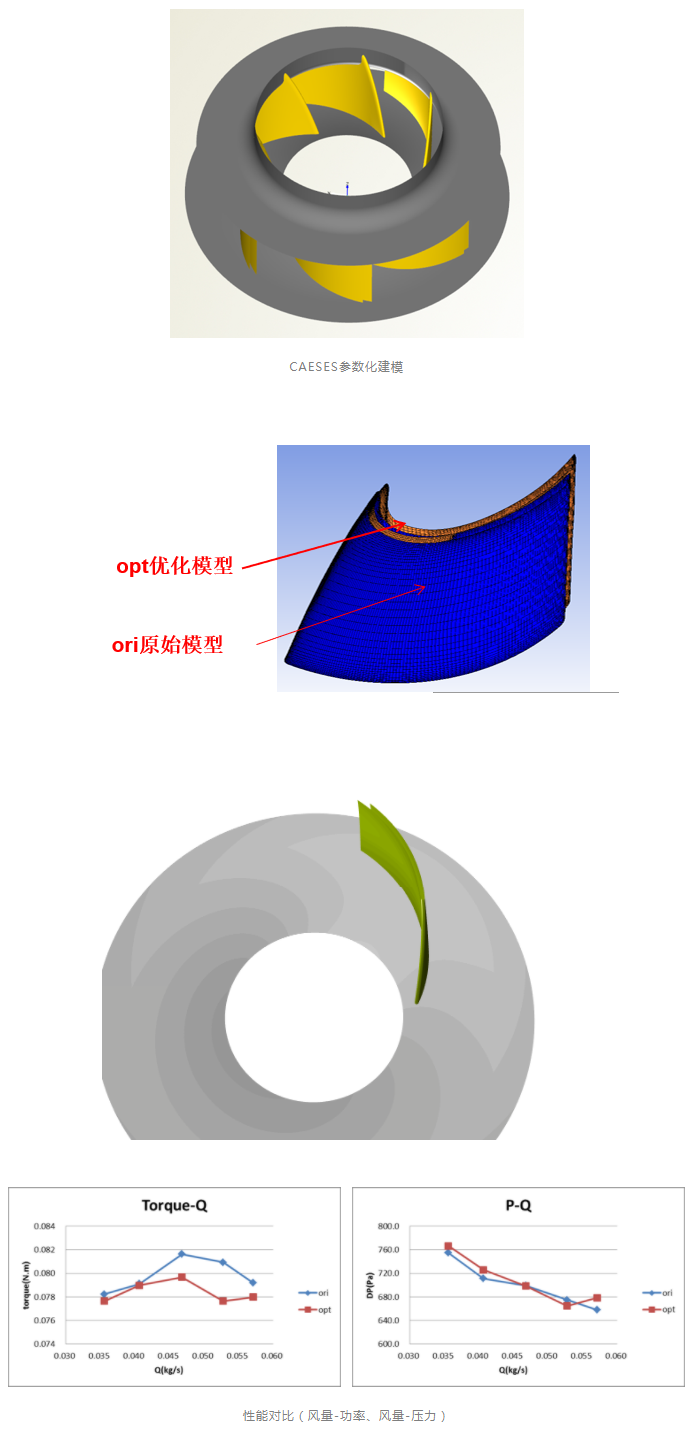

离心风扇性能优化

在CAESES中建立风扇流道及叶轮的全参数化模型,根据CFD仿真计算得到的性能结果,通过优化算法控制进出口气流角等参数的变化。

经过优化计算,得到优化模型相比原风扇在优化工况附近的P-Q性能基本不变,功耗情况整体有所下降,取得了较好的结果。其中设计工况点在流量相同情况下,最大功耗下降了2.4%.

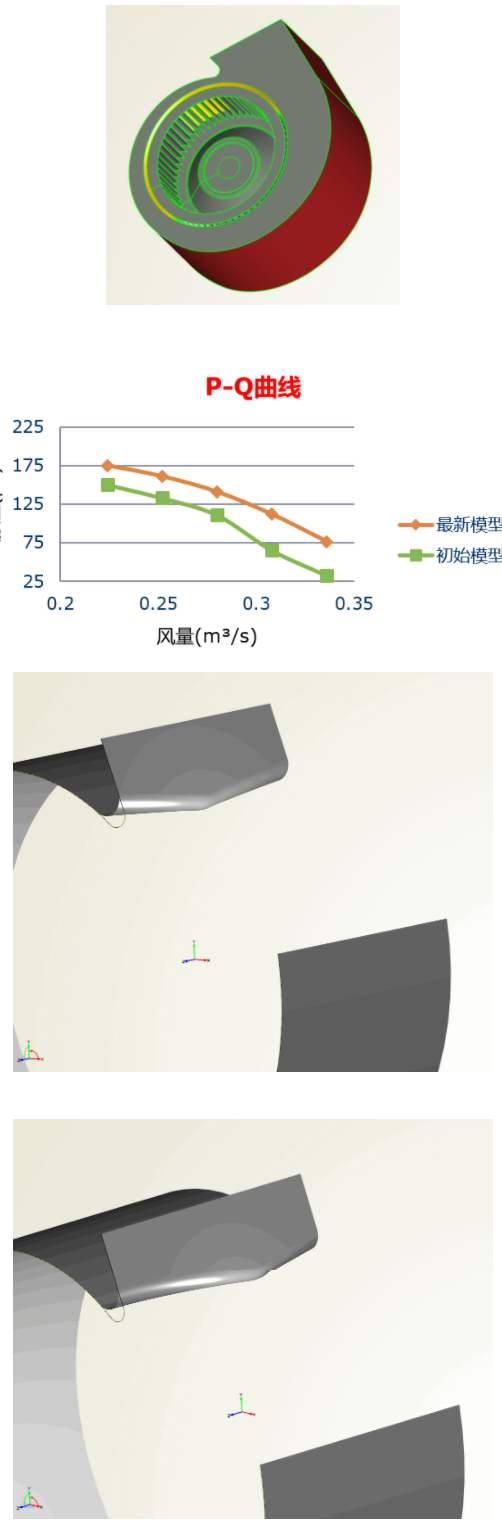

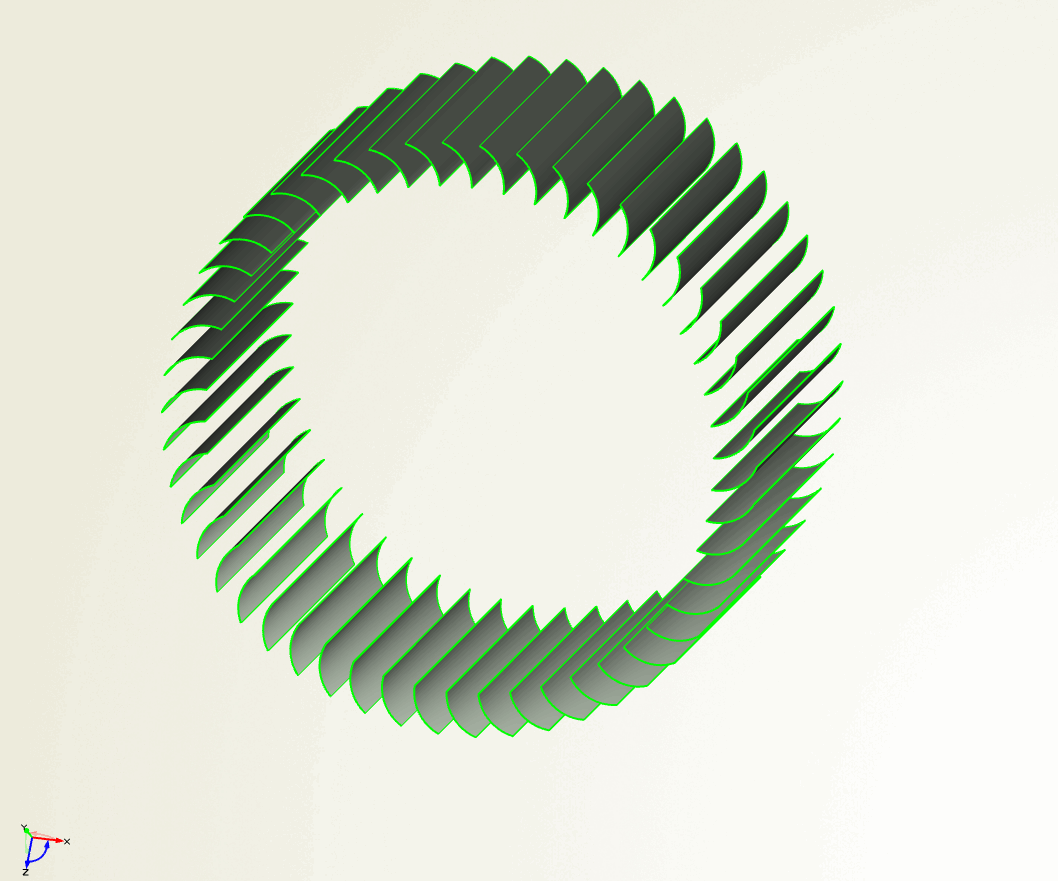

多翼离心风机性能优化

通过CAESES软件创建多翼离心风机的全参数化模型,调整其风机叶轮参数:轮径比、叶轮宽度、叶片中心角及叶片出口角、叶片栅距和叶片数目等;以及其蜗壳参数:蜗舌尺寸、蜗舌形状及蜗壳型线参数等;联合CFD仿真软件进行自动化仿真优化,从而使得风机整体性能得到提升。
