客户收益

　　1. 完成试验过程中振动传感器、加速度传感器、转速传感器以及压力传感器等多种传感器信号的采集、存储和数据分析;

　　2. 在长期监测应用中，通过我司自主研发的DMS-ACS软件对某些频率成分进行特征分析，可帮助用户预测故障发生，评估轴承疲劳阶段状态。

　　项目背景

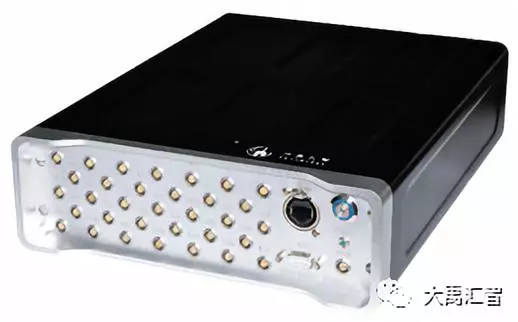

　　大禹汇智为航发集团某研制单位交付的DMS-1032I数据采集控制器主要用于轴承的疲劳耐久性等各种试验过程中，是公司研制的新一代集数据采集和控制功能于一体的通用测控设备，可用于电信号及各种传感器信号的测量，同时也可以输出模拟电压或开关信号用于实现调节阀、开关阀等各种执行器件的动作。对多种传感器信号的采集、存储和数据分析，为轴承的疲劳耐久性等多种试验提供技术保障与分析工具。

　　该数据采集控制器硬件采用ARM微处理器和FPGA的架构，并安装Linux操作系统;通过外围电路实现数据采集和控制功能;配套软件为大禹汇智的数据采集与控制软件DMS-ACS。

　　解决方案

　　DMS-1032I数据采集控制器主要功能和技术指标如下：

　　系统配置

　　处理器速度：400MHz

　　运行内存：128MB

　　存储空间：256MB

　　操作系统：Linux实时系统

　　通讯接口

　　网络接口：1个10Mbps/100Mbps自适应

　　串行接口：1个RS232接口

　　模拟采集功能

　　采集信号：电压

　　测量范围：±10V、±5V、±1V、±0.2V

　　采集通道：32

　　ADC分辨率：16位

　　输入耦合：DC

　　每通道最大采样率：10kS/s

　　采集精度：0.1%FS

　　触发功能：开始触发、停止触发

　　数字采集功能

　　采集信号：电压、开关触点

　　测量范围：最大30VDC

　　采集通道：32

　　最大采样率：100kS/s

　　模拟控制功能

　　输出信号：电压

　　电压范围：±10V

　　驱动电流：±3mA(每通道)

　　通道数量：4

　　DAC分辨率：16位

　　输出刷新率：100kS/s

　　输出精度:0.1%

　　数字控制功能

　　控制电压范围：0~30VDC

　　控制电流：≤2A

　　输出类型：漏极输出

　　控制通道：32

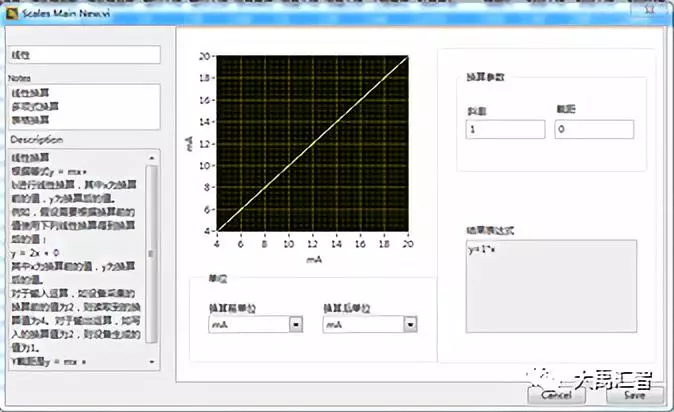

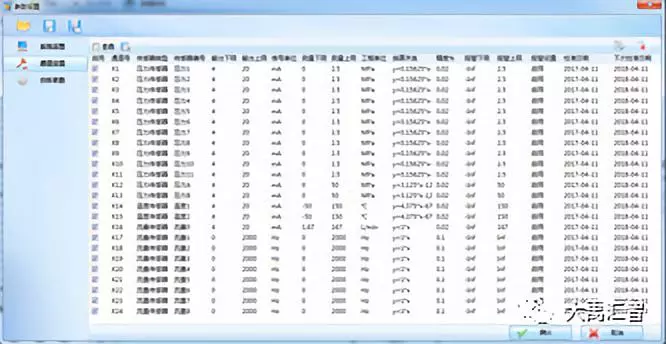

　　软件功能

　　用户管理、权限管理、系统设置、通道设置

　　传感器标定和校准提醒

　　在线分析参数设置

　　界面显示设置

　　时域分析：均值、峰值、有效值等统计分析

　　频域分析：FFT、阶次分析、特征频率和故障预测等

　　历史数据查询、存储数据回放

　　自定义报表等功能

　　其他

　　供电电压：24VDC

　　功耗：≤30W

　　工作温度：-10°C~55°C

　　存储温度：-20°C~75°C

　　物理尺寸：300mm(长)*210mm(宽)*110mm(高)

　　主要应用

　　各种传感器信号采集与数据记录

　　车载、机载和舰载等数据记录

　　机器、结构等状态分布式监测
